5 Reparatur
5.4.4 Austauschen des Handgelenkgehäuses
Fortsetzung
2
3
4

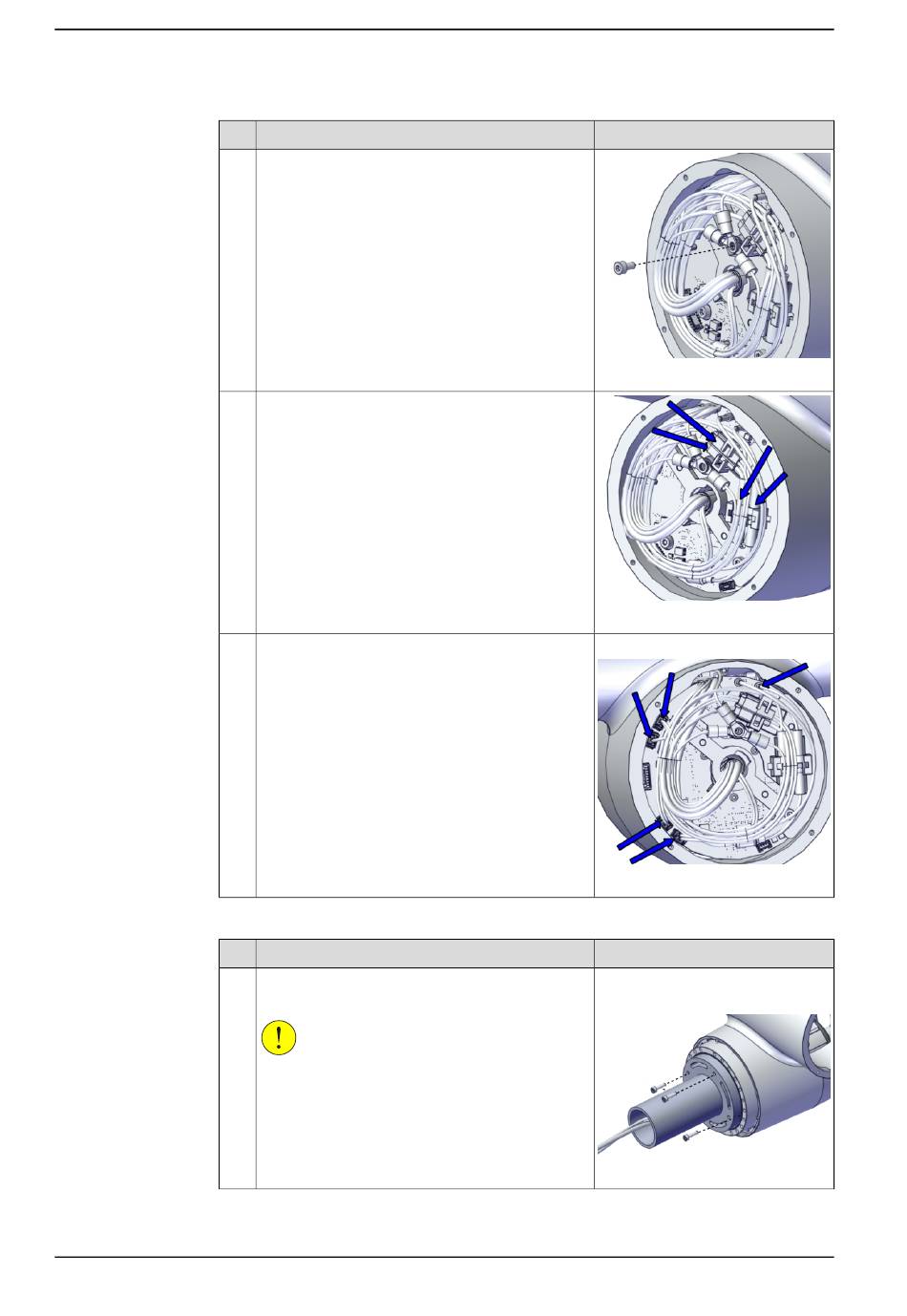

Entfernen der Gelenkeinheit Achse-5
1
Fortsetzung auf nächster Seite
334
Aktion
Entfernen Sie die Schraube, um die Funktions-
und Schutzerdekabel zu lösen.
Ziehen Sie die Steckverbinder ab:
•
J5/6.DC+
•
J5/6.DC-
•
J5/6.CS
•
J5/6.CP
Ziehen Sie die Steckverbinder von der Antriebs-
karte ab.
•
D4/5.X1
•
D5.DC+
•
D5.DC-
•
D4/5.X4
•
D5.X2
•
D4/5.X5
Verwenden Sie ggf. die Pinzette.
Aktion
Montieren Sie die Hebehilfe auf der Seite des
Drehmomentsensor an der Gelenkeinheit.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002136
xx2000002137
Pinzette
xx2000002138
Hinweis
Hebehilfe: 3HAC077789-001
Schrauben: M3x12 (4 St.)
xx2000002139
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
