ABB Robotics CRB 15000 Produkthandbuch Seite 204

5 Reparatur
5.3.6 Austauschen der Achse-5 Verkabelung
Fortsetzung
2
3
4
5
Fortsetzung auf nächster Seite
204

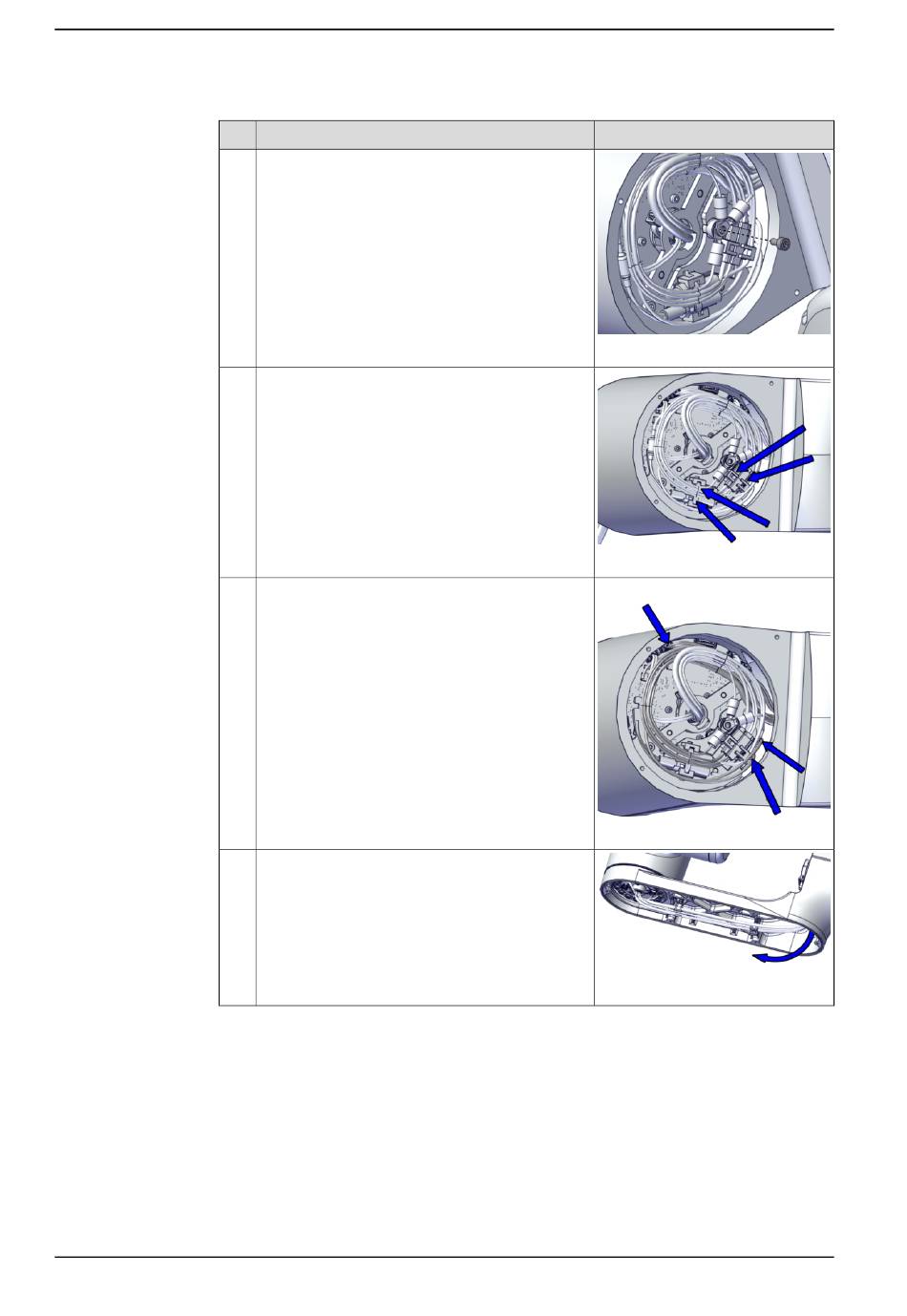

Aktion
Entfernen Sie die Schraube, um die Funktions-
und Schutzerdekabel zu lösen.
Ziehen Sie die Steckverbinder ab:
• J4/5.DC+
• J4/5.DC-
• J4/5.CS
• J4/5.CP
Trennen Sie die Steckverbinder, die zur Verkabe-
lung von Achse-5 gehören, von der Antriebskarte
Achse-4:
• D3/4.X2
• D3/4.DC-
• D3/4.DC+
Verwenden Sie ggf. die Pinzette.
Ziehen Sie die Verkabelung vorsichtig aus dem
Rohr.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002087
xx2000002089
Pinzette
xx2000002125
xx2000002126
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
