5.6.5 Austauschen der Achse-5 Gelenkeinheit und der Übertragungskabel Achse-5 und Achse-6

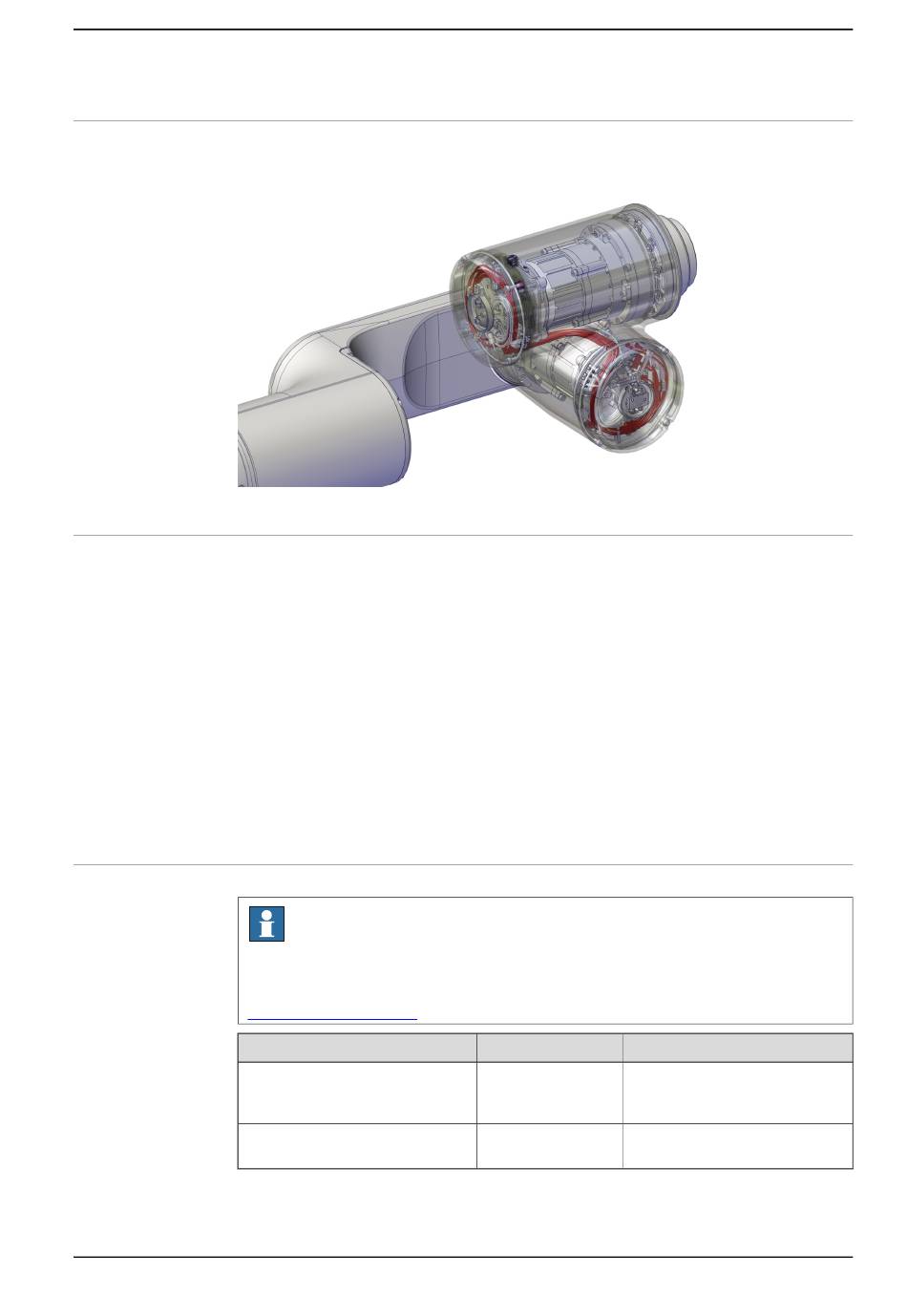

Lage der Übertragungskabel Achse-5 an Achse-6
Die Position des Kabelbaums wird in der Abbildung gezeigt.
xx2100000091
Zusammenfassung des Austauschverfahrens
Dies ist eine kurze Zusammenfassung des Austauschverfahrens mit den wichtigsten
Schritten.
Erforderliche Ersatzteile.
Ersatzteil
Achseinheit
Kabelbaum, Übergang Achse-5
und Achse-6
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
1 Entfernen Sie die Rohrabdeckung.
2 Trennen der Verkabelung zwischen Rohr und Kippgehäuse (an der
Gelenkeinheit Achse-4).
3 Entfernen Sie das Kippgehäuse und legen Sie es auf einer Werkbank ab.
4 Entfernen Sie die Gelenkeinheit Achse-6.
5 Entfernen Sie die Abdeckung von Gelenk-5.
6 Entfernen Sie die Gelenkeinheit. Verlegen Sie die Kabel von der alten zur
neuen Gelenkeinheit.
7 Ersetzen Sie die Übertragungskabel Achse-5 an Achse-6
Hinweis
Die Ersatzteilnummern, die in der Tabelle aufgeführt sind, können veraltet sein.
Die aktuellen Ersatzteile für CRB 15000 finden Sie über myABB Business Portal,
www.abb.com/myABB.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Artikelnummer
Hinweis
3HAC079143-001
New attachment screws and ca-
ble tie 3HAC075545-001 are inclu-
ded in the delivery.
3HAC073209-001
Fortsetzung auf nächster Seite
5 Reparatur
Fortsetzung
553
