5 Reparatur
5.3.7 Austauschen der Achse-6 Verkabelung
Fortsetzung

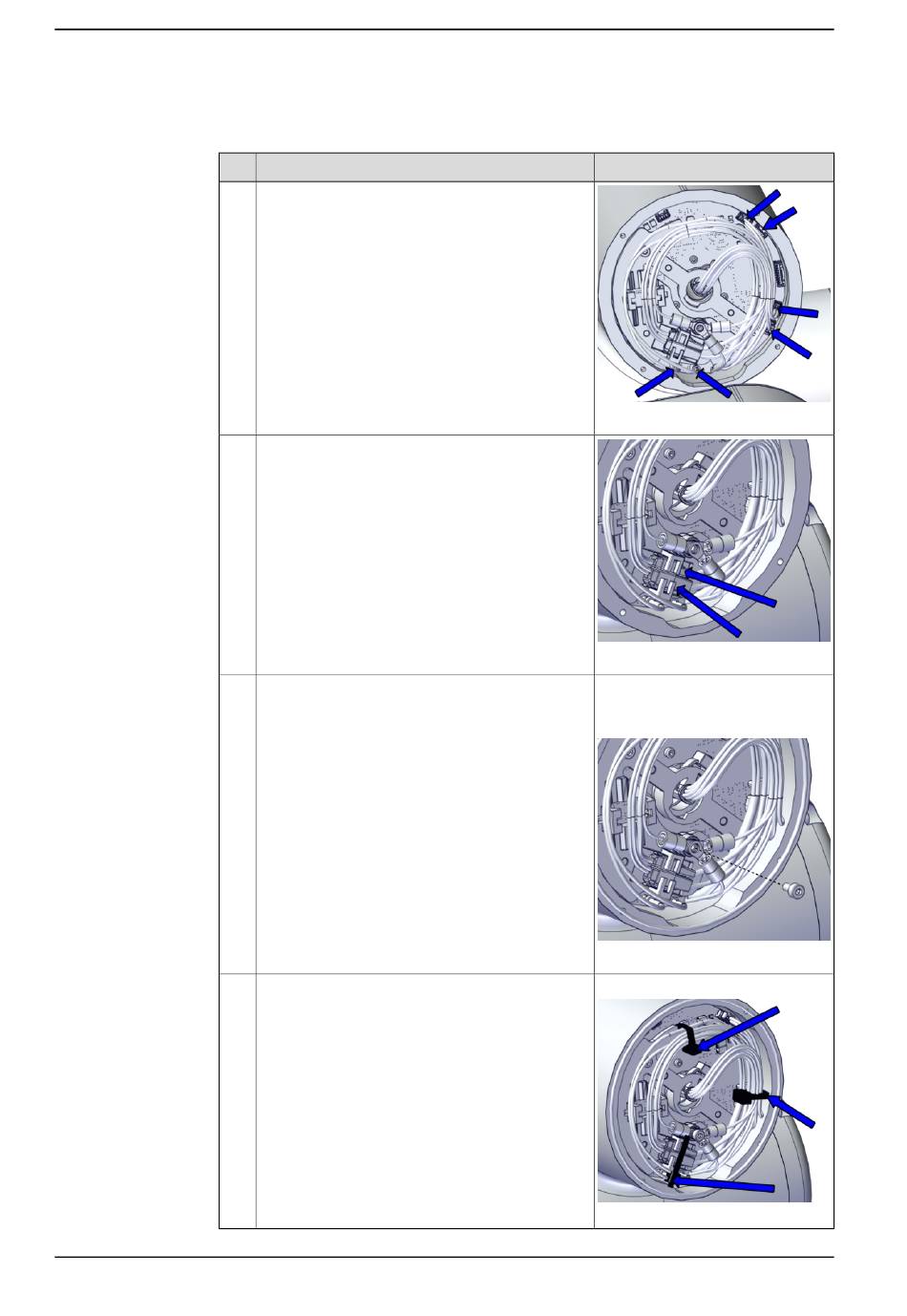

Verbinden der Verkabelung der Gelenkeinheit Achse-6
1
2
3
4
Fortsetzung auf nächster Seite
230
Aktion
Verbinden Sie die Steckverbinder wieder mit der
Antriebskarte.
•
D6.X1 bis X1
•
D6.DC+ bis +DC
•
D6.DC- an Erde
•
D6.X4 bis X4
•
D6.X2 bis X2
•
D6.X5 bis X5
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
•
J7.CS bis J7.CS
•
J7.CP bis J7.CP
Sichern Sie die Kabel für die Funktionserdung
und für die Schutzerde mit einer Schraube.
Sichern Sie die Kabel mit Kabelbindern.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000002164
xx2000002163
Innensechskantschraube: M3x6 (1
St.).
Anzugsdrehmoment: 0,8 Nm.
xx2000002162
Kabelbinder (3 St.)
xx2000002161
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
