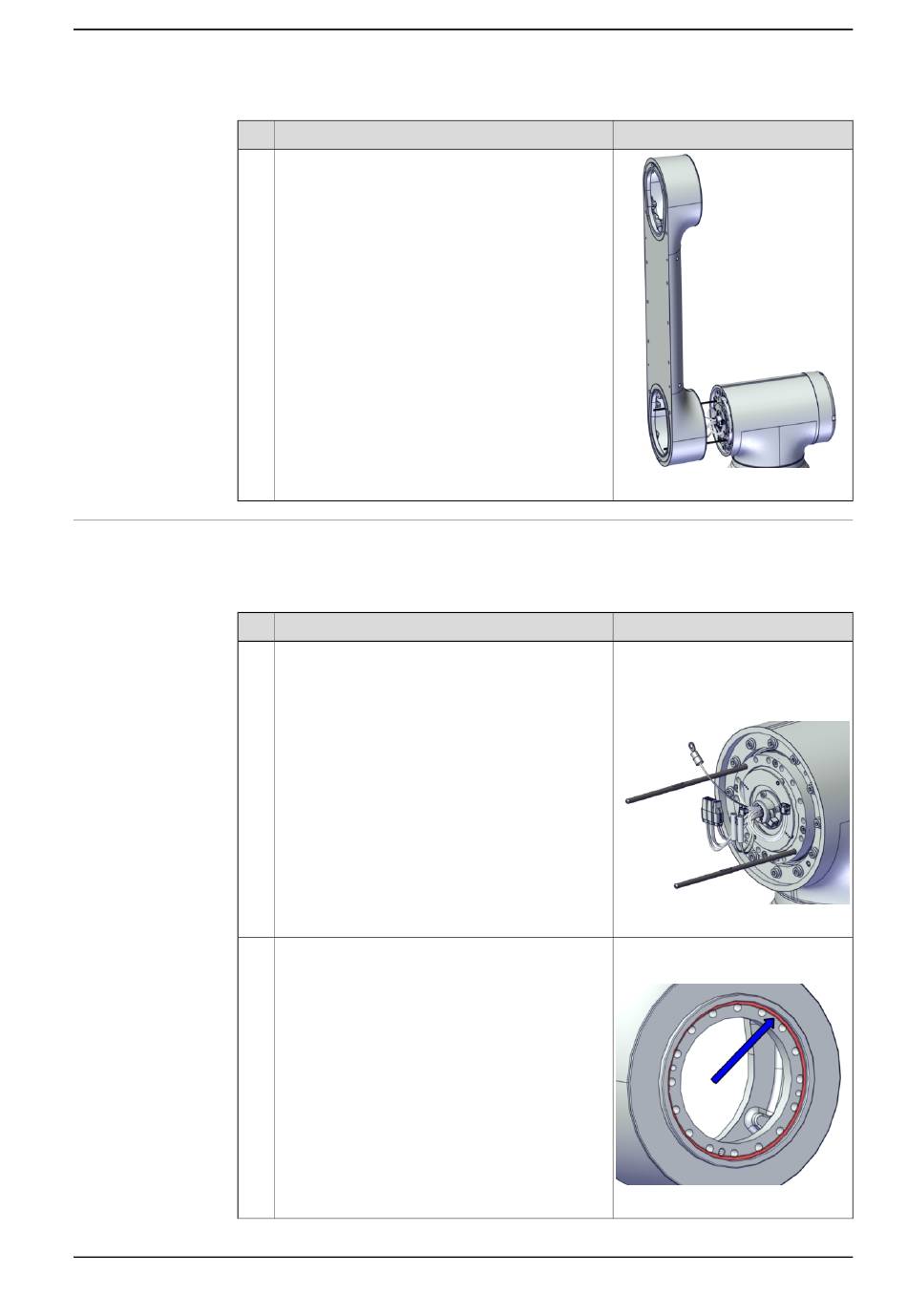

Einbauen des Unterarms
Befolgen Sie diese Verfahren, um den Unterarm wieder einzubauen.
Einbauen des Unterarms
1
2
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Nehmen Sie den Unterarm vom Schwenkwerk ab.
Aktion
Montieren Sie die beiden Führungsstifte an der
Achse-2-Armgelenkeinheit.
Reinigen Sie die Montageflächen mit Isopropanol.
Tragen Sie Flanschdichtstoff in der Ecke der Un-
terarm-Montagefläche auf (siehe die Abbildung).
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.1 Austauschen des Unterarms
Hinweis
xx2000001952
Hinweis
Führungsstift, M4x120:
3HAC077786-001
Führungsstifte immer paarweise
benutzen.
xx2000001949
Reinigungsmittel: Isopropanol
Flanschdichtstoff: Loctite 574
xx2000001963
Fortsetzung auf nächster Seite
Fortsetzung
