Wiedereinbau der Gelenkeinheit Achse-4

1
2
3
4
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A

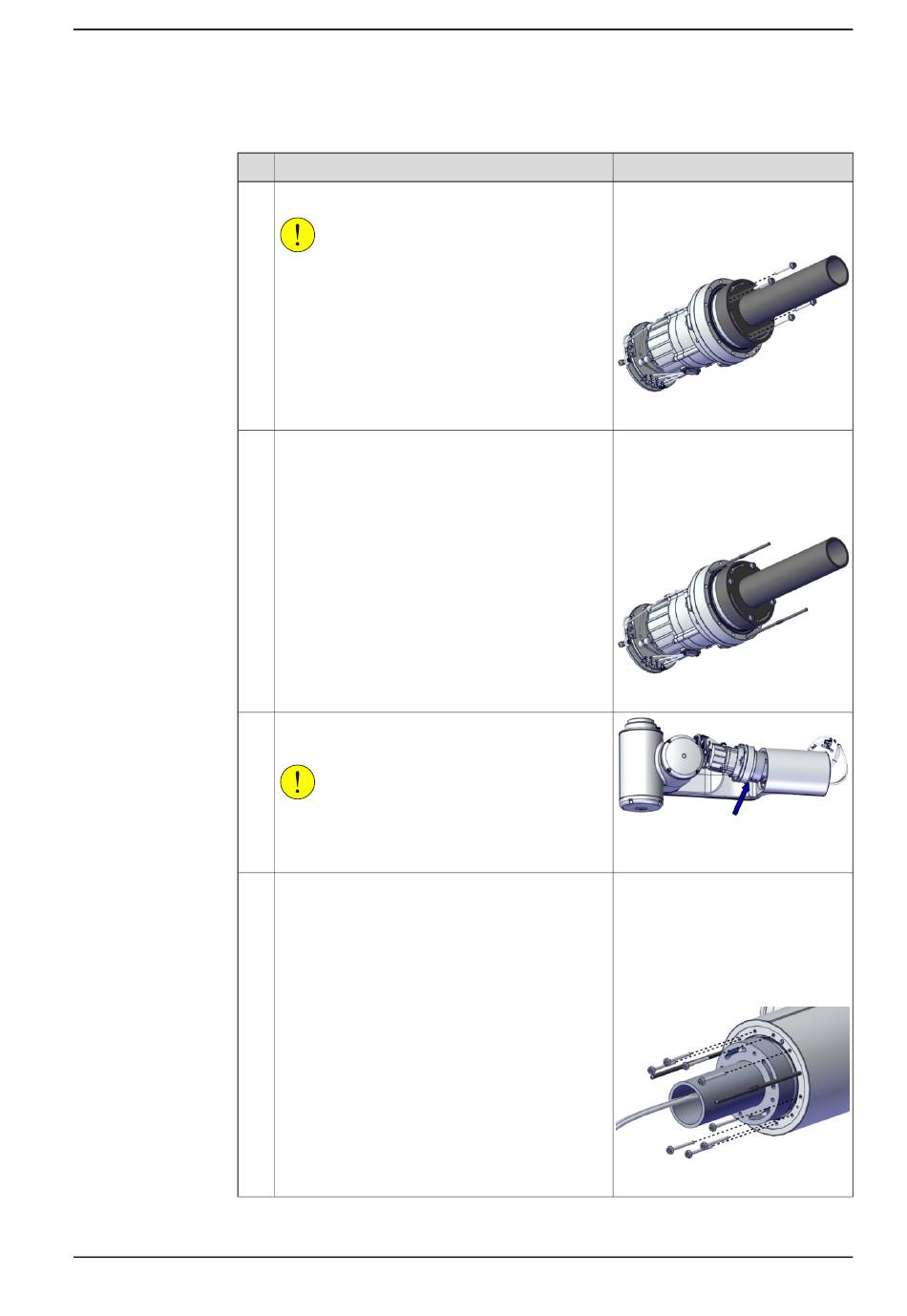

Aktion
Befestigen Sie die Hebehilfe an der Gelenkeinheit.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
Montieren Sie die beiden Führungsstifte an der
Gelenkeinheit.
Montieren Sie die Gelenkeinheit am Rohr und
richten Sie dabei den Stift in der Stiftbohrung aus.
VORSICHT
Die Steckverbinder und die Kabel der Gelenkein-
heit können leicht beschädigt werden. Handhaben
Sie die Baugruppe mit Vorsicht.
Befestigen Sie die Gelenkeinheit mit den
Schrauben.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
5 Reparatur
5.4.3 Austauschen des Rohres
Fortsetzung
Hinweis
Achseinheit: 3HAC079143-001
Hebehilfe: 3HAC077789-001
Schrauben: M3x12 (4 St.)
xx2000001957
Führungsstift, M3x110:
3HAC077787-001
Führungsstifte immer paarweise
benutzen.
For joint units on axes 4, 5 and 6.
xx2000002438
xx2000002117
Innensechskant-Flanschschraube
mit Klebstoff: 3HAB3413-330
M3x30, 12 St.
Always use new screws when refit-
ting a joint unit. If ordering a new
joint unit spare part, new screws
are included.
xx2100000326
Fortsetzung auf nächster Seite
