5 Reparatur
5.3.3 Austauschen der Achse-2 Verkabelung
Fortsetzung

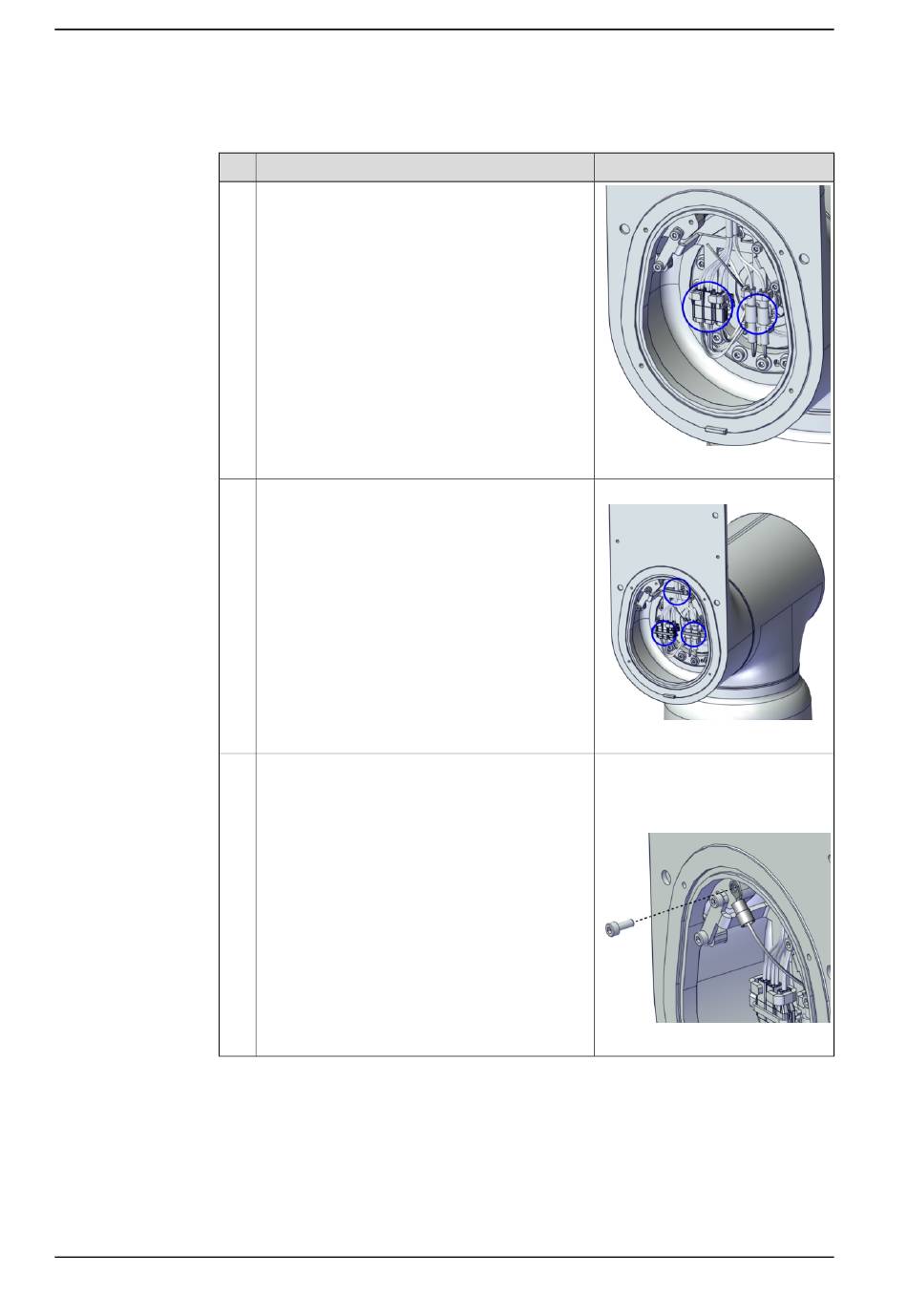

Verbinden der Verkabelung zwischen Unterarm und Schwenkwerk
1
2
3
Fortsetzung auf nächster Seite
154
Aktion
Verbinden Sie die Steckverbinder miteinander
und lassen Sie sie in die Kabelhalter einrasten.
Sichern Sie die Kabel mit Kabelbindern.
Verbinden Sie das Funktionserdungskabel mit
der Schraube.
© Copyright 2021 ABB. Alle Rechte vorbehalten.
Hinweis
xx2000001938
Kabelbinder (3 St.)
xx2000001937
Innensechskantschraube: M3x8
12.9 Gleitmo 603+Geomet 500 (1
St.).
Anzugsdrehmoment: 0,8 Nm
xx2000001936
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
