5.3.5 Austauschen der Achse-4 Verkabelung

5.3.5 Austauschen der Achse-4 Verkabelung
Sitz des Kabelbaums

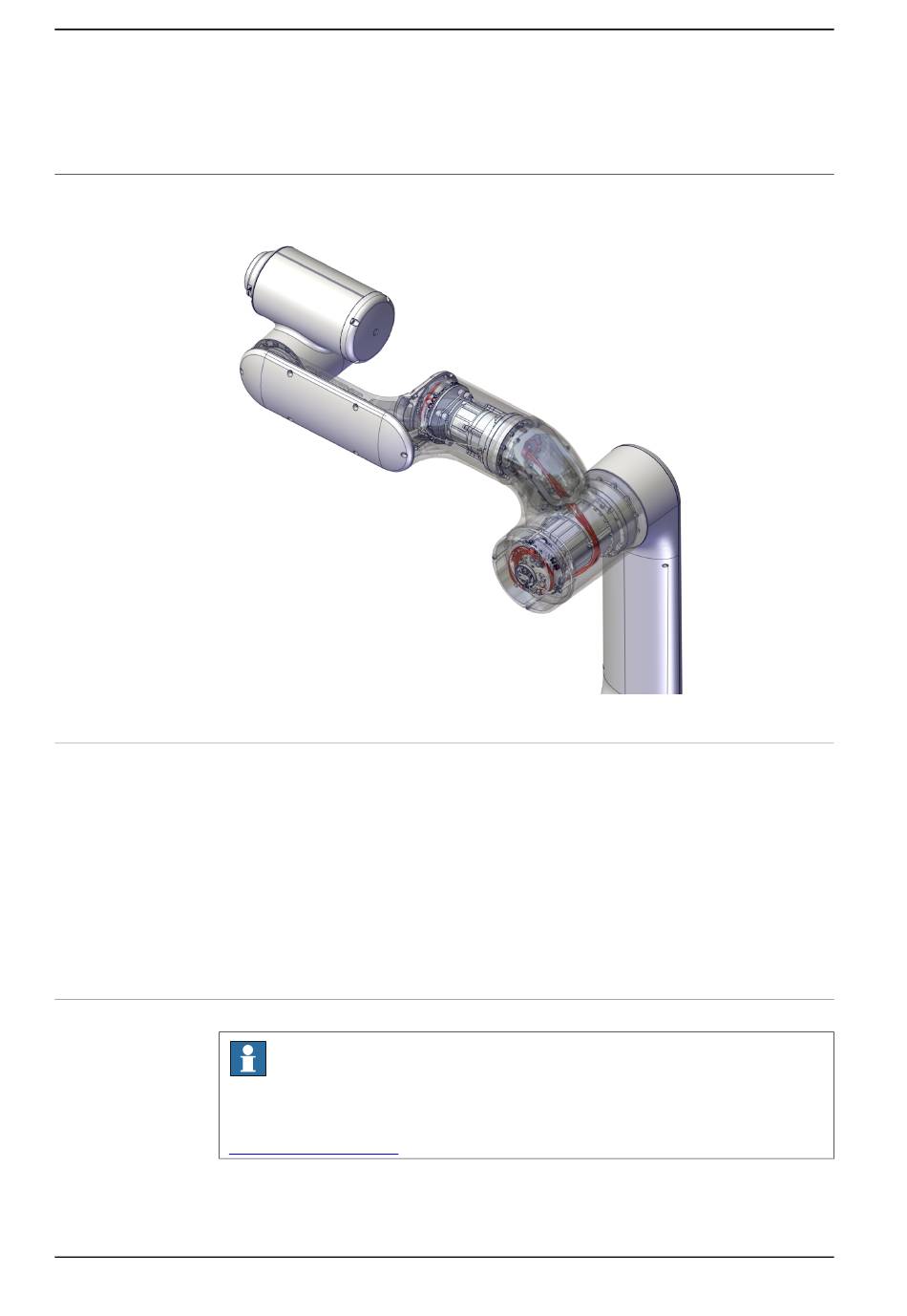

Die Position des Kabelbaums wird in der Abbildung gezeigt.
xx2100000060
Zusammenfassung des Austauschverfahrens
Dies ist eine kurze Zusammenfassung des Austauschverfahrens mit den wichtigsten
Schritten.
Erforderliche Ersatzteile.
Fortsetzung auf nächster Seite
178
1 Nehmen Sie die Gehäuseabdeckung ab.
2 Entfernen Sie die obere Gehäuseabdeckung.
3 Ziehen Sie die Verkabelung von Gelenk-4 vom Gehäuse ab.
4 Entfernen Sie die Abdeckung von Gelenk-4.
5 Ziehen Sie die Verkabelung der Gelenkeinheit-4 ab.
6 Verkabelung ersetzen.
Hinweis
Die Ersatzteilnummern, die in der Tabelle aufgeführt sind, können veraltet sein.
Die aktuellen Ersatzteile für CRB 15000 finden Sie über myABB Business Portal,
www.abb.com/myABB.
