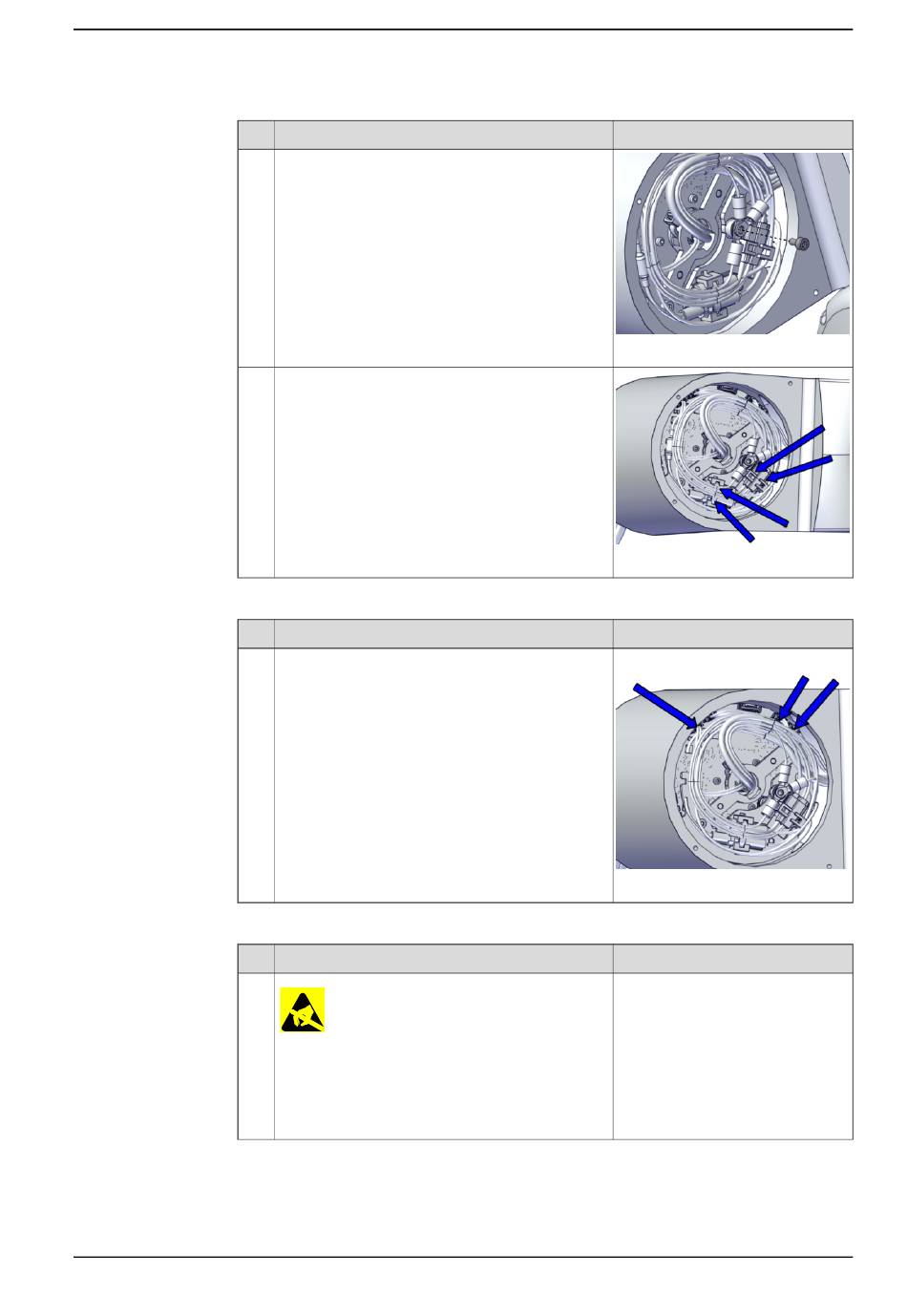

Trennen die Motorkabel der Gelenkeinheit Achse4
1
Entfernen des Gelenkkabels
1
Produkthandbuch - CRB 15000
3HAC077389-003 Revision: A
Aktion
Entfernen Sie die Schraube, um die Funktions-
und Schutzerdekabel zu lösen.
Ziehen Sie die Steckverbinder ab:
• J4/5.DC+
• J4/5.DC-
• J4/5.CS
• J4/5.CP
Aktion
Ziehen Sie die Steckverbinder von der Antriebs-
karte ab.
Verwenden Sie die Pinzette.
• D4/5.X1
• D4/5.X4
• D4/5.X5
Aktion
ELEKTROSTATISCHE ENTLADUNG
(ESD)
Die Ausrüstung reagiert empfindlich auf elektro-
statische Entladungen (ESD). Lesen Sie vor der
Handhabung der Ausrüstung die Sicherheitsinfor-
mationen im Abschnitt Die Einheit reagiert emp-
findlich auf ESD auf Seite
