9.3 Axiale Leitwertkopplung (LEADON, LEADOF)

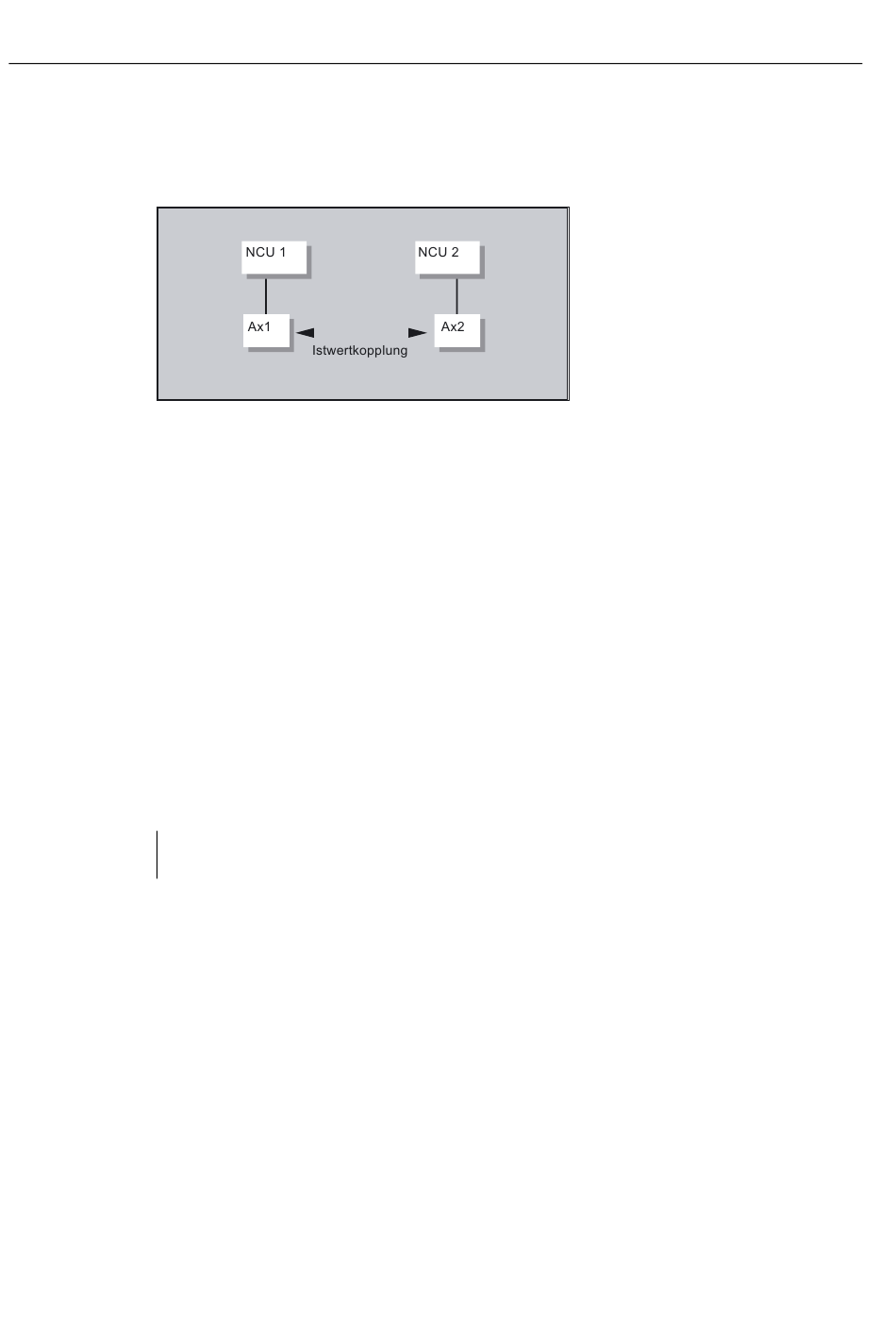

Sollwertkopplung ist nur möglich, wenn Leit- und Folgeachse von derselben NCU interpoliert
werden. Bei einer externen Leitachse kann die Folgeachse nur über Istwerte an die
Leitachse gekoppelt werden.
Eine Umschaltung ist über das Settingdatum $SA_LEAD_TYPE möglich.
Das Umschalten zwischen Ist- und Sollwertkopplung sollte immer bei Stillstand der
Folgeachse erfolgen. Denn nur im Stillstand wird nach dem Umschalten neu synchronisiert.
Anwendungsbeispiel
Das Lesen der Istwerte kann bei großen Maschinenerschütterungen nicht fehlerfrei erfolgen.
Beim Einsatz der Leitwertkopplung im Pressentransfer kann es daher in den Arbeitsschritten
mit größten Erschütterungen notwendig werden, von Istwertkopplung auf Sollwertkopplung
umzuschalten.
Leitwertsimulation bei Sollwertkopplung
Über Maschinendatum lässt sich der Interpolator für die Leitachse vom Servo trennen. Damit
können bei Sollwertkopplung Sollwerte ohne tatsächliche Bewegung der Leitachse erzeugt
werden.
Die über Sollwertkopplung erzeugten Leitwerte sind zur Benutzung z. B. in
Synchronaktionen aus folgenden Variablen lesbar:
- $AA_LEAD_P
- $AA_LEAD_V
