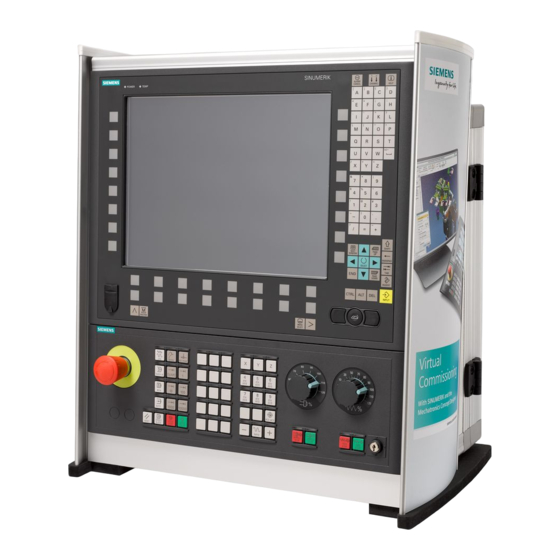

Siemens SINUMERIK 840D Installationshandbuch
Vorschau ausblenden
Andere Handbücher für SINUMERIK 840D:
- Erweiterungsfunktionen (1229 Seiten) ,
- Handbuch (892 Seiten) ,
- Funktionsbeschreibung (813 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
SINUMERIK
SINUMERIK Integrate
Shop Floor Integrate
Installationshandbuch
Gültig für Steuerung:
SINUMERIK 840D, SINUMERIK 840D sl/ 840DE sl
Software
SINUMERIK Integrate, Version 4.1 SP6
Shop Floor Integrate, Version 1.3
11/2016
A5E36244270A-AB
Vorwort
Grundlegende
Sicherheitshinweise
Einleitung
SFI installieren
SFI deinstallieren
Server-Einstellungen
parametrieren
Anhang A
1
2
3
4
5
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens SINUMERIK 840D
Inhaltszusammenfassung für Siemens SINUMERIK 840D
- Seite 1 Sicherheitshinweise Einleitung SINUMERIK SFI installieren SINUMERIK Integrate Shop Floor Integrate SFI deinstallieren Server-Einstellungen parametrieren Installationshandbuch Anhang A Gültig für Steuerung: SINUMERIK 840D, SINUMERIK 840D sl/ 840DE sl Software SINUMERIK Integrate, Version 4.1 SP6 Shop Floor Integrate, Version 1.3 11/2016 A5E36244270A-AB...
-
Seite 2: Qualifiziertes Personal
Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Vorwort
Bei Fragen zur Technischen Dokumentation (z. B. Anregungen, Korrekturen) senden Sie bitte eine E-Mail an folgende Adresse: docu.motioncontrol@siemens.com My Documentation Manager (MDM) Unter folgendem Link finden Sie Informationen, um auf Basis der Siemens Inhalte eine OEM- spezifische Maschinen-Dokumentation individuell zusammenzustellen: www.siemens.com/mdm Training Informationen zum Trainingsangebot finden Sie unter: ●... -
Seite 4: Eg-Konformitätserklärung
Detailinformationen zu allen Typen des Produkts und kann auch nicht jeden denkbaren Fall der Aufstellung, des Betriebes und der Instandhaltung berücksichtigen. Technical Support Landesspezifische Telefonnummern für technische Beratung finden Sie im Internet unter folgendem Link: http://www.siemens.com/automation/service&support EG-Konformitätserklärung Die EG-Konformitätserklärung zur EMV-Richtlinie finden Sie im Internet unter: http:// support.automation.siemens.com/WW/view/de/10805517/134200. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort.................................3 Grundlegende Sicherheitshinweise......................7 Allgemeine Sicherheitshinweise....................7 Industrial Security........................8 Einleitung..............................9 Produktbeschreibung.......................9 Systemvoraussetzungen......................11 SFI installieren............................13 SFI deinstallieren............................23 Server-Einstellungen parametrieren......................25 Parameterbeschreibung......................26 Passwort ändern........................29 Sprache einstellen........................30 Mindermengen einstellen.......................31 Anhang A..............................33 Liste der Abkürzungen......................33 Dokumentationsübersicht 840D sl..................36 Index................................37 Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB... - Seite 6 Inhaltsverzeichnis Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
-
Seite 7: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Allgemeine Sicherheitshinweise WARNUNG Lebensgefahr bei Nichtbeachtung von Sicherheitshinweisen und Restrisiken Bei Nichtbeachtung der Sicherheitshinweise und Restrisiken in der zugehörigen Hardware- Dokumentation können Unfälle mit schweren Verletzungen oder Tod auftreten. ● Halten Sie die Sicherheitshinweise der Hardware-Dokumentation ein. ● Berücksichtigen Sie bei der Risikobeurteilung die Restrisiken. WARNUNG Lebensgefahr durch Fehlfunktionen der Maschine infolge fehlerhafter oder veränderter Parametrierung... -
Seite 8: Industrial Security
Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. Die Produkte und Lösungen von Siemens formen nur einen Bestandteil eines solchen Konzepts. Der Kunde ist dafür verantwortlich, unbefugten Zugriff auf seine Anlagen, Systeme, Maschinen und Netzwerke zu verhindern. -
Seite 9: Einleitung
Einleitung Produktbeschreibung Die Software Shop Floor Integrate dient zum Verwalten von Produktionsressourcen. Schwerpunkt bilden Werkzeugkomponenten. Als Ergänzung zur Anwendung Manage MyTools (MMT) aus dem Produkt "SINUMERIK Integrate" schließt Shop Floor Integrate die Lücke im Werkzeugkreislauf der Produktionsstätte. Funktionen Shop Floor Integrate stellt folgende Funktionen bereit: ●... - Seite 10 Einleitung 2.1 Produktbeschreibung ● Verwaltung von Mindermengen ● Bedarfsermittlung der Komponenten bei Planung von Komplettwerkzeugen ● Eigene Konfiguration zur Abbildung von Lagerorten für Komponenten Hinweis Ausnahme Die Verwaltung von Aufspannungen, Spannzangen, Mess- und Prüfmitteln ist nicht Bestandteil von Shop Floor Integrate. Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
-
Seite 11: Systemvoraussetzungen
Einleitung 2.2 Systemvoraussetzungen Systemvoraussetzungen Zum Betreiben von Shop Floor Integrate ist in Abhängigkeit von dessen Anwenderversion, die in den unteren Tabellen zusammengefasste Basissoftware und -hardware zwingend erforderlich. Der Einsatz anderer Versionen der genannten Basissoftware wird nicht unterstützt. Hard- und Softwarevoraussetzungen Folgende Hard- und Softwarevoraussetzungen müssen mindestens erfüllt werden: Shop Floor Integrate Lokaler Server: SINUMERIK Integrate 4.1 SP6 / SFI Server 1.3... - Seite 12 Einleitung 2.2 Systemvoraussetzungen Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
-
Seite 13: Sfi Installieren
SFI installieren Voraussetzung Folgende Installationen und Verbindungen müssen vorhanden sein: ● Manage MyTools Server muss installiert sein. ● TC4MCIS (Teamcenter Client MCIS) muss mit der Serverinstallation von MMT installiert sein. ● Teamcenter mit installierter MRL-Bibliothek muss über das HTTP-Protokoll erreichbar sein. ●... -
Seite 14: Vorgehensweise
SFI installieren Vorgehensweise 1. Öffnen Sie den Ordner "setup" und starten Sie die "setup.exe" mit Doppelklick. 2. Der Willkommensdialog wird geöffnet. Die Installationssprache ist Englisch. Klicken Sie auf die Schaltfläche "Next >", um mit der Installationsvorbereitung zu beginnen. Bild 3-1 Willkommensdialog –... - Seite 15 SFI installieren 3. Das Fenster der Lizenzvereinbarung wird geöffnet. Lesen Sie die Lizenzvereinbarung. Wenn Sie die Bedingungen ausdrucken möchten, klicken Sie auf die Schaltfläche "Print". Markieren Sie anschließend "I accept the terms in the license agreement" und klicken Sie auf die Schaltfläche "Next >". Bild 3-3 Lizenzvereinbarung –...
- Seite 16 SFI installieren 4. Das Fenster "Database Server" wird geöffnet und Sie stellen den Server und die Authentifizierungsmethode ein. SFI und MMT verwenden eine gemeinsame Datenbank. Einige Tabellen dieser Datenbank, z. B. Tabellen zur Benutzerverwaltung und für die Anlagenhierarchie, werden von beiden Anwendungen genutzt.
- Seite 17 SFI installieren 5. Das Fenster "Feature Selection" wird geöffnet. Unter "Feature Description" wird Ihnen derzeit nur "Resource Management" angezeigt. Unter "Install to:" sehen Sie den nicht veränderbaren Installationspfad von MMT. Klicken Sie auf die Schaltfläche "Next >", um fortzufahren. Bild 3-6 Installationsverzeichnis Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
- Seite 18 SFI installieren 6. Das Fenster "Web Service Configuration and Test" wird geöffnet und zeigt Ihnen die Vorbelegung. Konfigurieren Sie die Verbindung zu den Webservices von Teamcenter. Tragen Sie Ihre IP-Adresse bzw. Hostname und den Port ein: – Teamcenter web service port >/tc/services soalURL: http://teamcenter:<...
- Seite 19 SFI installieren 7. Nachdem die Verfügbarkeit geprüft wurde, erhalten Sie das Ergebnis. Wenn der MMT-Dienst nicht aktiv ist, wird die Zeile "MMT web service" angezeigt. Aktivieren Sie das Optionskästchen "Turn on during installation", damit das SFI Setup den Dienst automatisch aktiviert. Klicken Sie auf die Schaltfläche "Next >", um die Einstellungen zu übernehmen.
- Seite 20 SFI installieren 8. Der Assistent ist bereit das Programm zu installieren. Klicken Sie auf die Schaltfläche "Install", um die Installation zu starten. Bild 3-9 Installation starten Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
- Seite 21 SFI installieren 9. Klicken Sie auf die Schaltfläche "Finish", um die Installation abzuschließen. Bild 3-10 Installation beenden 10.Nach erfolgreicher Installation wird zum Starten der Bedienoberfläche, im Windows- Startmenü das Programm "Shop Floor Integrate" und eine Verknüpfung auf dem Desktop angelegt. Bild 3-11 Symbol SFI Shop Floor Integrate...
- Seite 22 SFI installieren Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
-
Seite 23: Sfi Deinstallieren
SFI deinstallieren SFI deinstallieren Sie über das Start-Menü. Vorgehensweise 1. Wählen Sie "Start" > "Control Panel". 2. Das Fenster "Control Panel" wird geöffnet. Wählen Sie unter "Programs" > "Programs and Features". 3. Wählen Sie in der Programmliste "Shop Floor Integrate" und klicken Sie mit der linken Maustaste auf "Uninstall". - Seite 24 SFI deinstallieren 4. Sie erhalten eine Sicherheitsabfrage, ob Sie "Shop Floor Integrate" wirklich entfernen möchten. Klicken Sie auf die Schaltfläche "No", um den Vorgang abzubrechen. Klicken Sie auf die Schaltfläche "Yes", um die Meldung zu bestätigen. Bild 4-2 Sicherheitsabfrage 5. Eine weitere Abfrage wird eingeblendet. Sie haben die Möglichkeit die Konfigurationsdaten zu behalten oder zu löschen.
-
Seite 25: Server-Einstellungen Parametrieren
Server-Einstellungen parametrieren Sie haben die Möglichkeit über die Parameter, die Server-Einstellungen zu bearbeiten. Voraussetzung Sie benötigen Administratorrechte. Datei "appserver.ini" Die Einstellung für den Shop Floor Integrate Server nehmen Sie in der Datei „appserver.ini“ vor. Die Datei liegt in folgendem Verzeichnis: <Installation Pfad>/Database/webapp“. Die Parameter sind in folgenden Sektionen eingeteilt: ●... -
Seite 26: Parameterbeschreibung
Server-Einstellungen parametrieren 5.1 Parameterbeschreibung Parameterbeschreibung Übersicht Parameter Beschreibung Sektion [settings] Regelt die Tiefe der Log-Ausgabe für den Server. traceLevel Trace Informationen - nur Nachrichten, z. B.: Inbetriebnahme-Meldung. traceLevel =0 Trace Basisinformationen - Ausgabe von Meldungen zu Funktionsabläufen und Werte‐ traceLevel =1 berechnungen. - Seite 27 Server-Einstellungen parametrieren 5.1 Parameterbeschreibung Parameter Beschreibung Hinterlegt die URL zur Teamcenter-SOA Schnittstelle inkl. Angabe der Schnittstellen‐ soaUrl nummer. URL wird bei der Installation vergeben. Hinterlegt die URL zum Teamcenter File Management Service. fmsUrl URL wird bei der Installation vergeben. Hinterlegt den Benutzernamen zur Anmeldung an Teamcenter. username Benutzername wird bei der Installation vergeben.
- Seite 28 Server-Einstellungen parametrieren 5.1 Parameterbeschreibung Parameter Beschreibung Legt die Anfrage-Timeouts für asynchrone Anfragen in Millisekunden vom Zugriff auf tdiTimeout Werkzeuginformationen fest. Standardwert: 10000 Hinterlegt die maximale Antwortzeit (in Millisekunden) auf Anfragen des Interfaces vom tdiLongpollDelay Zugriff auf Werkzeuginformationen. Hinterlegt die Zeit (in Sekunden) zum zyklischen Abgleichen der Werkzeugdaten zwi‐ tdiComparisonDelay schen Manage MyTools und Shop Floor Integrate.
-
Seite 29: Passwort Ändern
Server-Einstellungen parametrieren 5.2 Passwort ändern Passwort ändern Die Zugangsdaten, die von Shop Floor Integrate für die Zugriffe auf Teamcenter genutzt werden, werden während der Installation initial abgefragt. Die Zugangsdaten sind in der Sektion [teamcenter]mit den Parametern username und password festgelegt. Beispiel [teamcenter] username=cam_admin... -
Seite 30: Sprache Einstellen
Server-Einstellungen parametrieren 5.3 Sprache einstellen Sprache einstellen Unabhängig von der angewählten Sprache in Shop Floor Integrate, werden die Teamcenter- Texte, z. B. die Beschriftung von Datenspalten, in einer fest eingestellten Sprache dargestellt. Die Spracheinstellung legen Sie in der Sektion [teamcenter] mit dem Parameter locale fest. -
Seite 31: Mindermengen Einstellen
Server-Einstellungen parametrieren 5.4 Mindermengen einstellen Mindermengen einstellen Um Produktionsstillstände, auf Grund von fehlenden Produktionsmitteln zu minimieren, können für Werkzeugkomponenten in Shop Floor Integrate Mindestmengen hinterlegt, angezeigt und ausgewertet werden. Damit Shop Floor Integrate das Teamcenter-Attribut nutzt, müssen Sie die ID eingeben. Die Funktion konfigurieren Sie in der Sektion [teamcenter] mit dem Parameter minimumAmountAttribute Voraussetzung... - Seite 32 Server-Einstellungen parametrieren 5.4 Mindermengen einstellen Hinweis Mindermengen nur für Werkzeugkomponenten Die Funktion "Mindermengen" kann in Shop Floor Integrate nur für Werkzeugkomponenten genutzt werden. Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
-
Seite 33: Liste Der Abkürzungen
Anhang A Liste der Abkürzungen Admin Administrator (Benutzerrolle) Access MyBackup Analyze MyCondition Access MyData AMM/E Access MyMachine/Ethernet Analyze MyPerformance Access MyTool ID ASCII American Standard Code for Information Interchange Application Service Provider-Variante Betriebsanleitung Computer-Aided Manufacturing CF-Card CompactFlash Card: Speicherkarte Computerized Numerical Control: Computerunterstützte numerische Steuerung Certificate of License Communication Component Object Protocol (Programmiermodell von Microsoft®) - Seite 34 Anhang A A.1 Liste der Abkürzungen InterActive Client Inbetriebnehmer (Benutzerrolle) Internet Explorer Interface Client Instandhaltung Microsoft Internet Information Service Kreisformtest Megabyte MCIS Motion Control Information System MCIS MDA MCIS Machine Data Aquisition: Maschinendaten-Management Machine Control Panel: Maschinensteuertafel Maschinendatum MHComm Machine Handler Communication Maschinen-Koordinatensystem MLFB Maschinenlesbare Fabrikatbezeichnung...
- Seite 35 Anhang A A.1 Liste der Abkürzungen POWER ON ProToolPro Projektierungswerkzeug Personal Web Server Requests for Comments (Bitte um Kommentare) Read Only Memory Service Client Service Engineer Service Engineer Client Schneideneinstellgerät Shop Floor Integrate SINUMERIK Integrate Softkey Software Tool Data Information Teamcenter Transmission Control Protocol TLCA...
-
Seite 36: Dokumentationsübersicht 840D Sl
Anhang A A.2 Dokumentationsübersicht 840D sl Dokumentationsübersicht 840D sl Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB... -
Seite 37: Index
Index appserver.ini, 25 Sektion presetting, 28 settings, 26 sfc, 27 tdi, 27 Deinstallieren, 23 teamcenter, 26, 29, 30, 31 Systemanforderung, 11 Installieren, 14 Voraussetzung, 13 Parameter Beschreibung, 26, 27, 28 cacheTime, 27 classesToIgnore, 27 fmsUrl, 27 GuiTraceLevel, 26 httpCacheTime, 26 httpPort, 26 httpsCerthash, 26 locale, 27, 30... - Seite 38 Index Shop Floor Integrate Installationshandbuch, 11/2016, A5E36244270A-AB...
