2.4 Vor-Ort-Installation

2.4.1 Anheben des Roboters mit Rundschlingen

Einleitung
Verwenden Sie beim Anheben des Roboters Rundschlingen und einen
Traversenkran.
Das Anheben von hängend montierten Robotern wird in der Hebeanweisung
beschrieben, die mit dem Drehwerkzeug, Artikelnummer 3HAC034766-001 geliefert
wird. Siehe
Erforderliche Ausrüstung
Geräte
Traversenkran
Rundschlingen (2 Stück)
Anheben

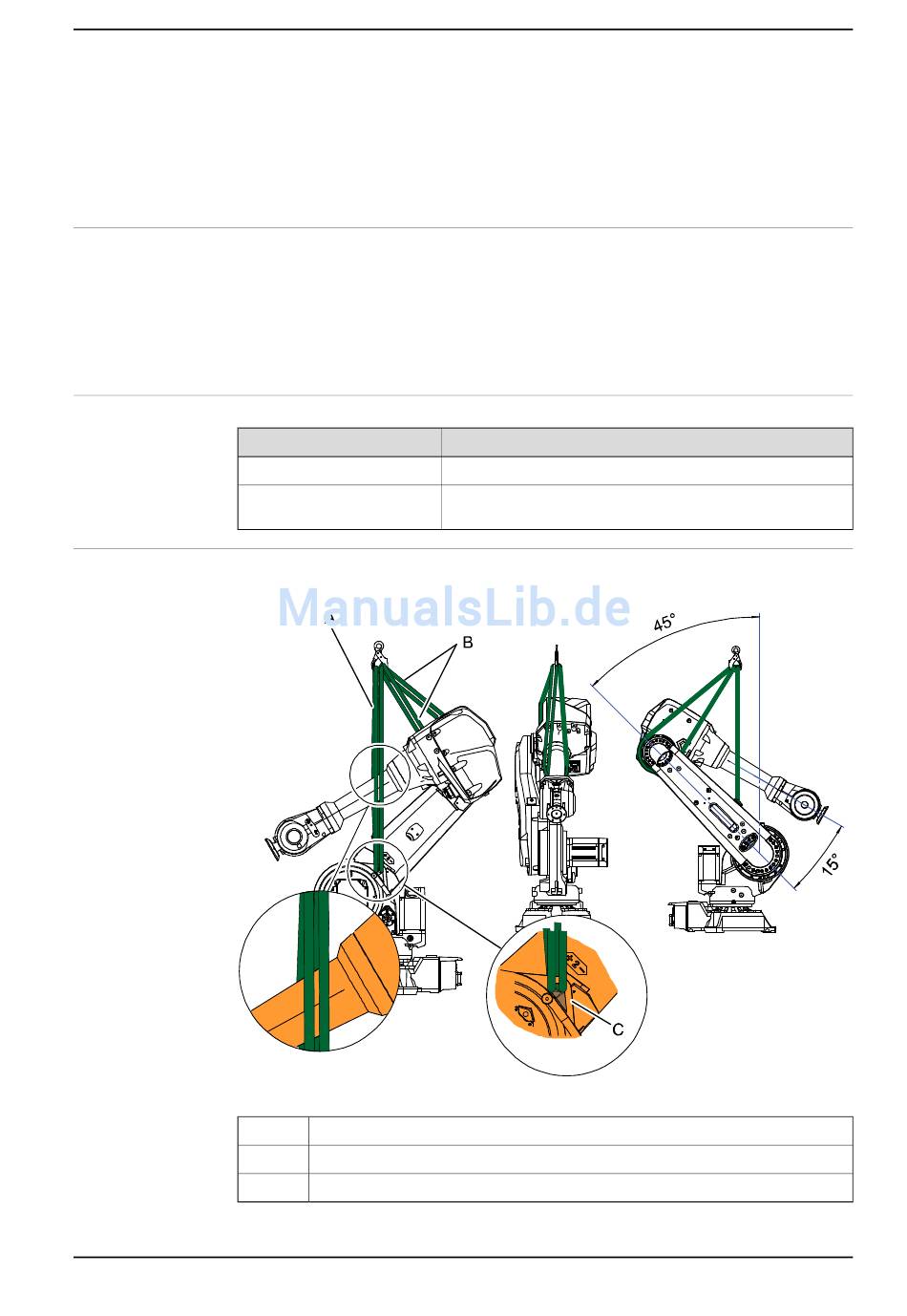

Befestigen Sie die Rundschlingen wie in der Abbildung gezeigt.
xx0800000262
A
B
C
3HAC040585-003 Revision: C
Anheben und Drehen eines hängend montierten Roboters auf Seite
Hinweis
Hebekapazität 1.000 kg (max. Last bei 90°)
•
•
Rundschlinge, U-förmig gefaltet durch den Hebeanschlag gezogen
Rundschlinge, U-förmig gefaltet um Getriebe Achse 3 gelegt
Hebeanschlag
