ABB IRB 4600 Foundry Prime Produkthandbuch Seite 126

3 Wartung
3.4.1 Überprüfung des Ölstands, Getriebe Achse 1
Fortsetzung
Überprüfung des Getriebeölstands in einem hängend montierten Roboter

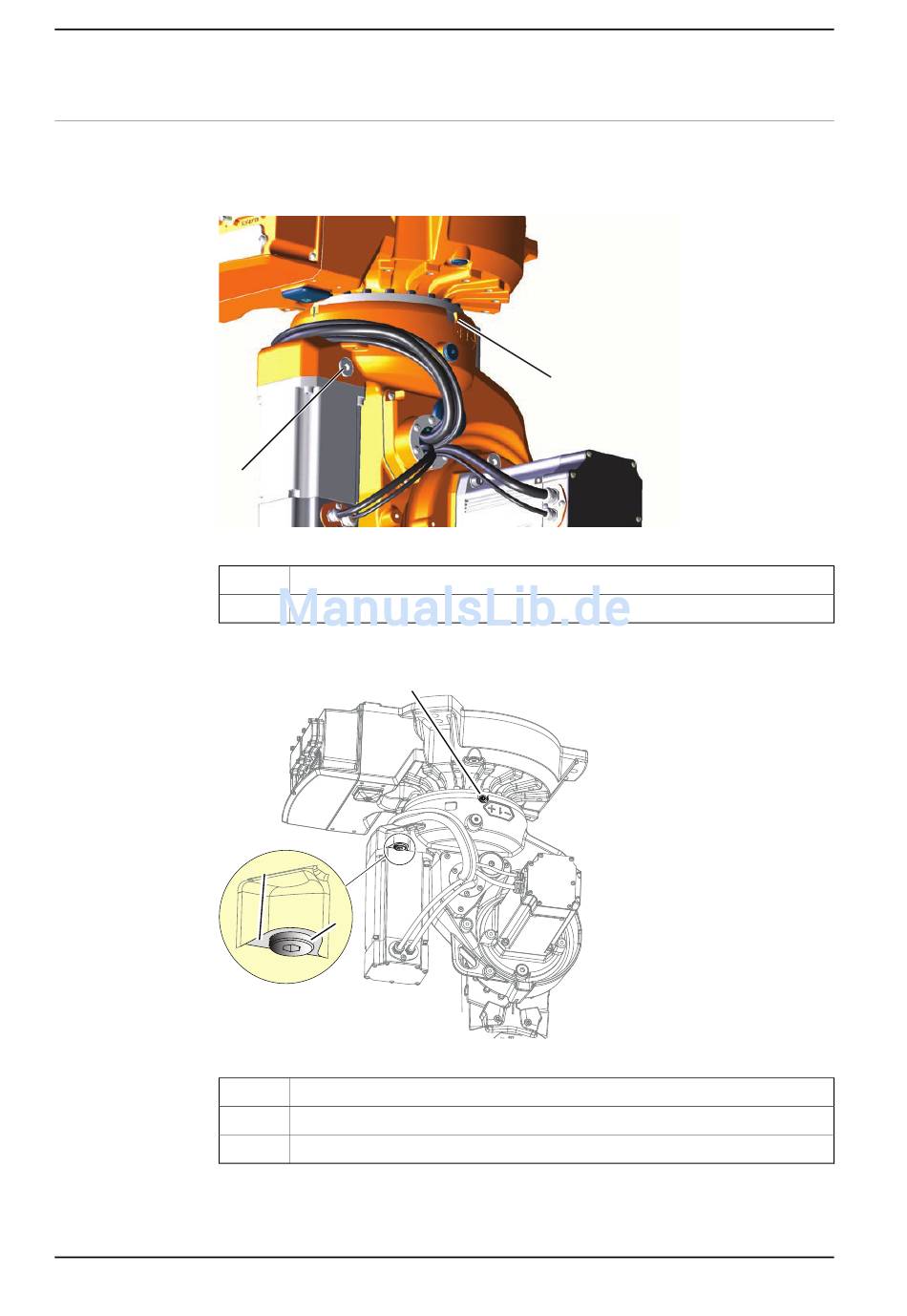

Sitz der Ölstopfen (hängend)
Alte Ausführung:
B
xx1200000883
A
B
Aktuelle Ausführung:
xx1000001436
A
B
C
Fortsetzung auf nächster Seite
126
Ölstopfen, Auffüllen
Ölstopfen, Ablassen
A
C
B
Ölstopfen zum Auffüllen, am Getriebe
Ölstopfen zum Ablassen, an Fläche für Motorflansch
Fläche für Motorflansch
© Copyright 2014 ABB. Alle Rechte vorbehalten.
A
3HAC040585-003 Revision: C
