4 Reparatur
4.7.2 Einbauen der Motoren
Fortsetzung
14
15
16
17
18
Fortsetzung auf nächster Seite
324
Aktion
Gilt nur für Motor Achse 3!
Montieren Sie die Halterung an Motor Achse
3.
Schließen Sie die Motorkabel wieder an.
Gilt nur für die Motoren Achse 1 und 2!
Bringen Sie die Kabelstopfbuchsenabdeckung
und die Motorabdeckungen an.
Stellen Sie sicher, dass der O-Ring montiert
ist!
Gilt nur für Motor Achse 2!
Füllen Sie Getriebeöl auf.
Gilt nur für die Motoren Achse 3, 4, 5 und 6!
Überprüfen Sie, ob die Dichtung auf der Abde-
ckung des Armgehäuses unbeschädigt ist.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Info
xx0800000390

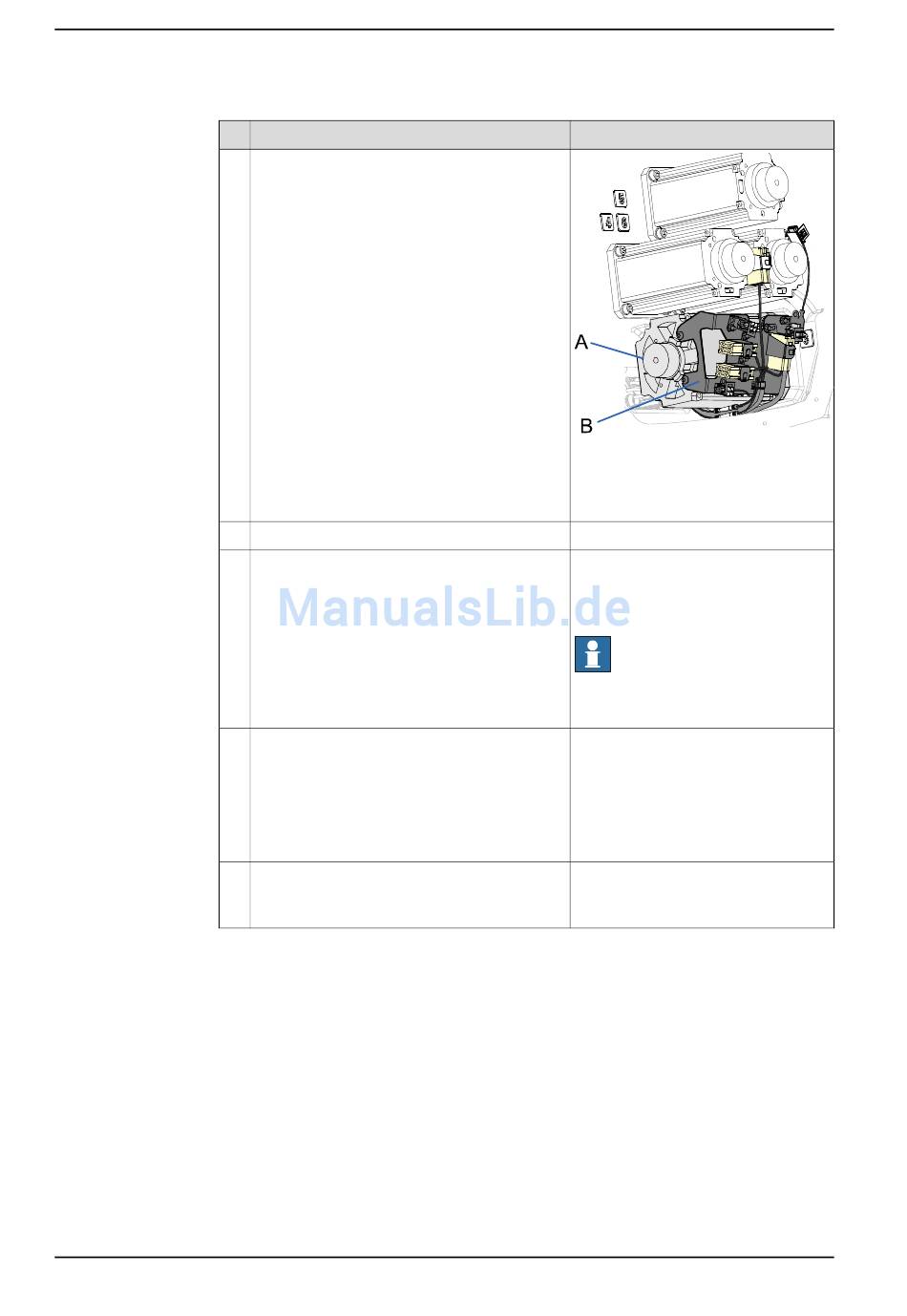

Teile:
• A: Motor Achse 3
• B: Halterung
Siehe die Abbildung in:
• Position der Motoren Achse 1
und Achse 2, (Foundry Prime)
auf Seite 315
Hinweis
Stellen Sie sicher, dass die Abdeckung
dicht schließt!
Das Auffüllen des Öls in das Getriebe
wird in folgenden Abschnitten beschrie-
ben:
• Ölwechsel, Getriebe Achse 2
auf Seite 173
• Ölwechsel, Getriebe Achse 3
auf Seite 177
Wenn die Dichtung beschädigt ist,
muss sie ausgewechselt werden.
3HAC040585-003 Revision: C
