ABB IRB 4600 Foundry Prime Produkthandbuch Seite 128

3 Wartung
3.4.1 Überprüfung des Ölstands, Getriebe Achse 1
Fortsetzung
5
6
7
8
128
Aktion

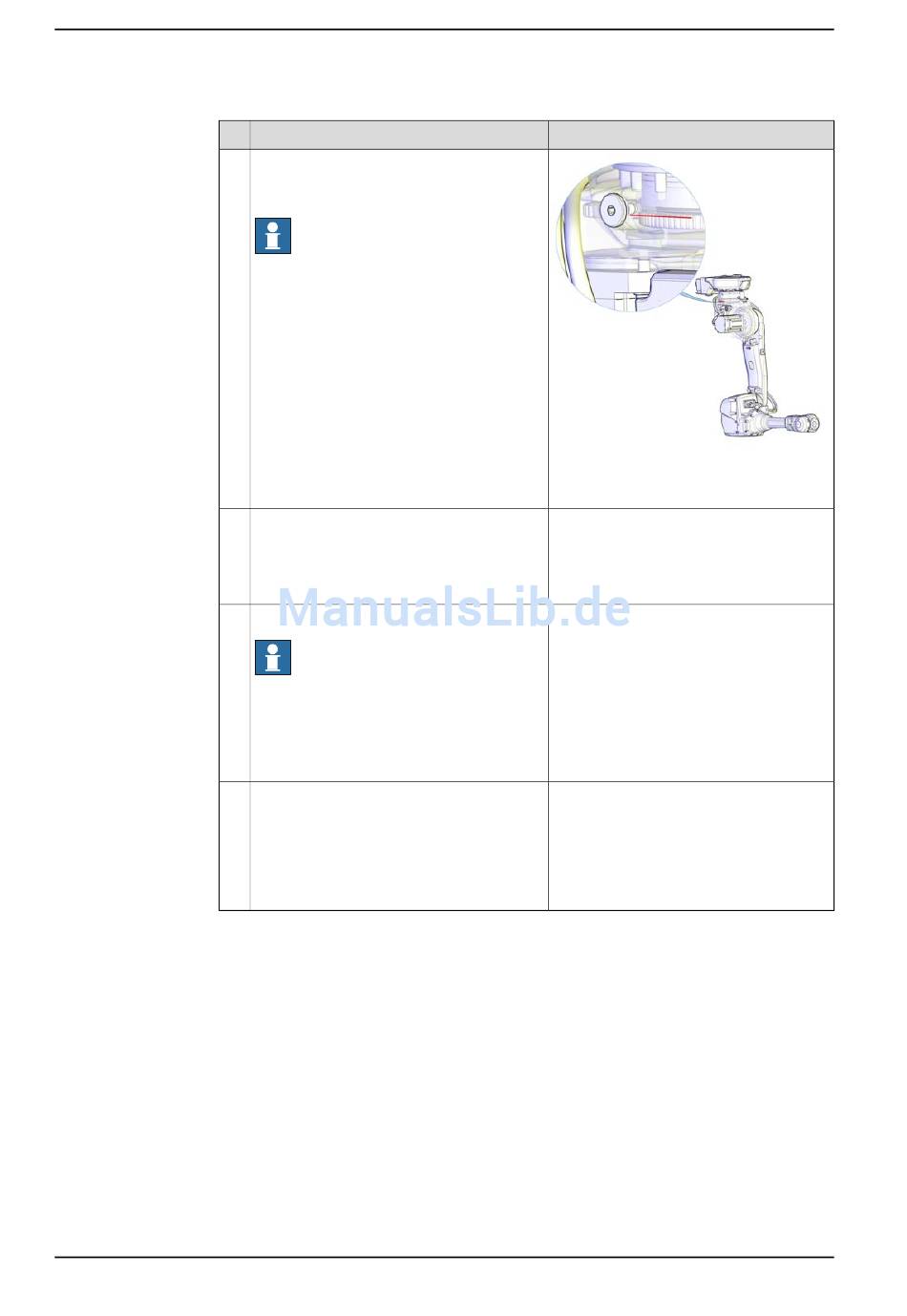

Erforderlicher Ölstand:
• bis zur Unterkante der Ölstopfenöff-
nung.
Hinweis
Die Ölstopfen am Getriebe Achse 1 befin-
den sich jetzt oben.
Füllen Sie falls erforderlich Öl auf.
Setzen Sie den Ölstopfen wieder ein.
Hinweis
Tauschen Sie immer vor dem Wiedereinbau
des Ölstopfens im Getriebe die Ölstopfen-
dichtungsscheibe gegen eine neue aus.
Wenn Sie dies nicht tun, besteht die Gefahr
einer Undichtigkeit.
Reinraum- und Foundry Prime-Roboter:
Versiegeln und lackieren Sie die Gelenke,
die geöffnet wurden. Reparieren Sie außer-
dem mögliche Schäden an der besonderen
Foundry Prime-Lackschicht des Roboters.
Siehe Austausch von Teilen bei Foundry-
Prime-Robotern auf Seite
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
xx1100000008
Das Auffüllen des Öls wird in folgendem
Abschnitt beschrieben:
• Ölwechsel, Getriebe Achse 1 an
stehend montierten Robotern auf
Seite 162
Anzugsdrehmoment:
• 3 Nm
207.
3HAC040585-003 Revision: C
