3.4.13 Überprüfung der Druckluftschläuche(Foundry Prime)
Allgemeines
Die Luftdruckschläuche an Foundry Prime-Robotern müssen alle sechs Monate
auf Undichtigkeit überprüft werden.
Erforderliche Ausrüstung
Ausrüstung usw.
Leckerkennungsspray
Manometer
Absperrventil
Verfahren
Für diesen Test empfiehlt es sich, dass an die Druckluftzufuhr des Roboters ein
Manometer und ein Absperrventil angeschlossen sind.
1
2
3
4
3HAC040585-003 Revision: C
3.4.13 Überprüfung der Druckluftschläuche(Foundry Prime)
Aktion
Führen Sie dem Druckluftanschluss am Ro-
boter Druckluft zu und erhöhen Sie den Druck
mit dem Regler so lange, bis der korrekte
Wert am Manometer angezeigt wird.
Schließen Sie das Absperrventil.
Die Zeit beträgt < 5 Sekunden:
• Bei Antwort JA: Lokalisierung der Un-
dichtigkeit durch das Befolgen der
unten genannten Prozeduren.
• Bei Antwort NEIN: Das System ist
ordnungsgemäß. Entfernen Sie die
Ausrüstung für die Dichtigkeitsprü-
fung.
Führen Sie durch Öffnen des Absperrventils
Druck zu.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Art.-Nr.
-
-
-
Hinweis
Empfohlener Druck:
0,2 - 0,3 bar

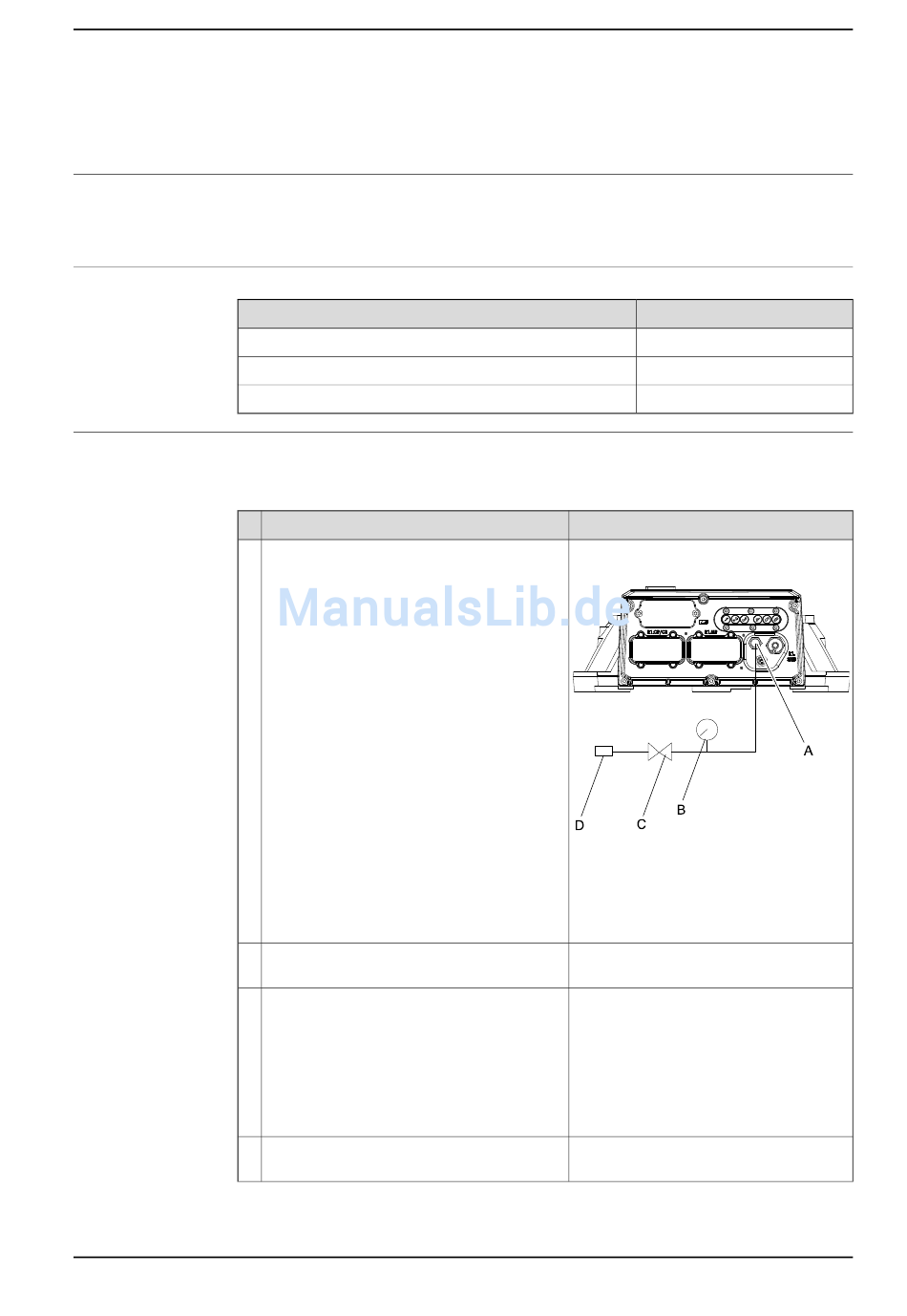

xx1000001441
• A: Druckluftanschluss, Roboter
• B: Manometer
• C: Absperrventil
• D: Druckluftanschluss
Es sollte mindestens 5 Sekunden dauern,
bis ein Druck von 0 bar erreicht wird.
Fortsetzung auf nächster Seite
