4.4.3 Austauschen der Handgelenkeinheit

4.4.3 Austauschen der Handgelenkeinheit

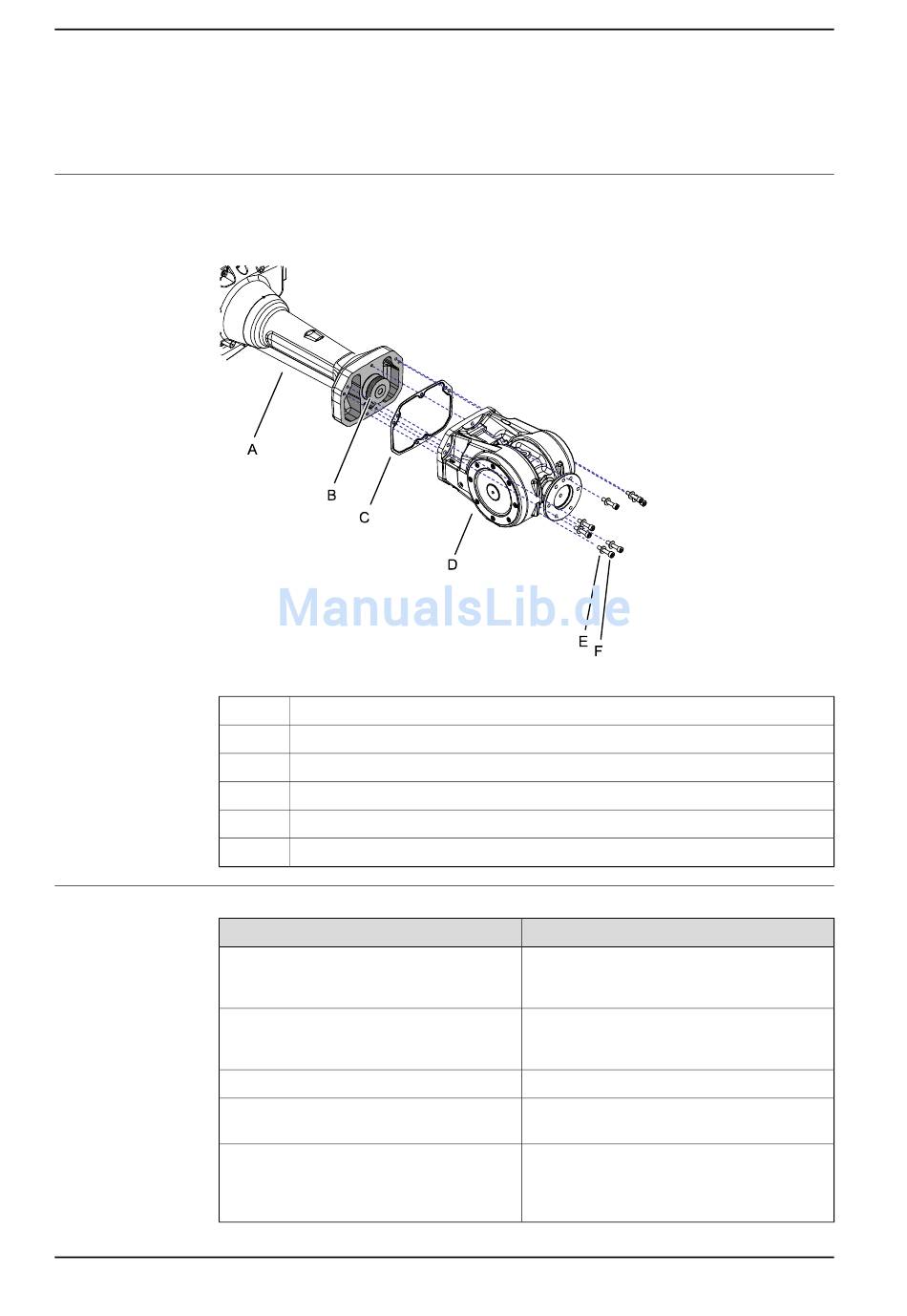

Sitz der Handgelenkeinheit
Die Handgelenkeinheit sitzt im Oberarm (siehe die Abbildungen).
IRB 4600 -60/2.05
xx0800000333
A
B
C
D
E
F
Erforderliche Ausrüstung
Geräte
Handgelenkeinheit
O-Ring
Messwerkzeug
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Pro-
zeduren erforderlich. Verweise auf diese
Prozeduren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Fortsetzung auf nächster Seite
286
Oberarm
Ritzel
O-Ring, Dichtplatte
Handgelenkeinheit
Federscheibe, konisch 8.4x18x2, Klasse Stahl -mZn12c (7 Stück)
Befestigungsschrauben M8x40, Klasse Stahl 12.9 Gleitmo (7 Stück)
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
Für Ersatzteilnummern siehe Ersatzteile –
Oberarm (2.05/2.50/2.55) in Product manual,
spare parts - IRB 2600.
Für Ersatzteilnummern siehe Ersatzteile –
Oberarm (2.05/2.50/2.55) in Product manual,
spare parts - IRB 2600.
Zum Anpassen des Spiels.
Der Inhalt wird im Abschnitt
ge auf Seite 373 beschrieben.
Diese Prozeduren umfassen Verweise auf die
erforderlichen Werkzeuge.
