ABB IRB 4600 Foundry Prime Produkthandbuch Seite 224

4 Reparatur
4.3.2 Einbauen des kompletten Kabelbaums
Fortsetzung

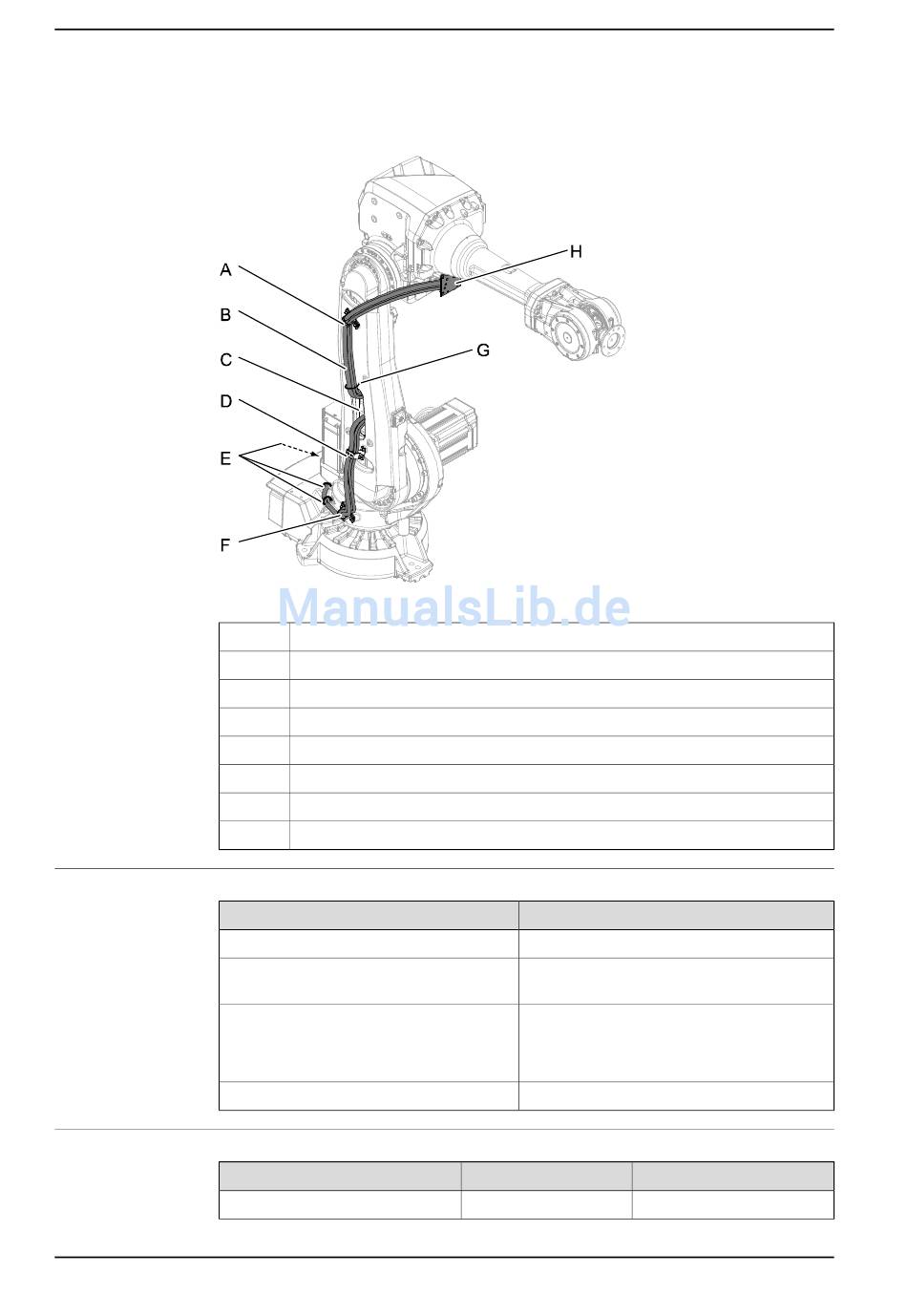

Kabelbaum, Unterarm
xx0900000012
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
Langer Innensechskant
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Pro-
zeduren erforderlich. Verweise auf diese
Prozeduren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Kabelschmiere
Zusätzliche Installation - Foundry Prime
Geräte
Rostschutz
Fortsetzung auf nächster Seite
224
Halterung, Unterarm
Kabelbaum
Bohrung im Unterarm
Halterung, Unterarm
Kabelbinder, einer nicht abgebildet (Stahl)
Halterung, Rahmen
Kabelbinder, Unterarm (Kunststoff)
Halterung, Armgehäuse
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
Breite 30 mm
Der Inhalt wird im Abschnitt
ge auf Seite 373
Diese Prozeduren umfassen Verweise auf die
erforderlichen Werkzeuge.
Shell Alvania WR2
Art.-Nr. Hinweis
3HAC034903-001 Mercasol
3HAC040585-003 Revision: C
Standardwerkzeu-
