ABB IRB 4600 Foundry Prime Produkthandbuch Seite 124

3 Wartung
3.4.1 Überprüfung des Ölstands, Getriebe Achse 1
Fortsetzung
Überprüfen des Ölstands, Getriebe Achse 1 (Bodenmontage)
Gehen Sie wie folgt vor, um den Ölstand im Getriebe Achse 1 zu prüfen, wenn der
Roboter am Boden montiert ist.
1
2
3
4
5
Fortsetzung auf nächster Seite
124
Aktion
WARNUNG
Die Handhabung von Getriebeöl birgt meh-
rere Sicherheitsrisiken. Bevor Sie fortfahren,
lesen Sie die Sicherheitsinformationen im
Abschnitt WARNUNG - Sicherheitsrisiken
bei der Arbeit mit Getriebeschmiermitteln
(Öl oder Fett) auf Seite 54.
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
zum Roboter vor dem Betreten des Arbeits-
bereichs des Roboters.
VORSICHT
Das Getriebe weist möglicherweise einen
Überdruck auf, der gefährlich sein kann.
Öffnen Sie den Ölstopfen vorsichtig, um
den Überdruck abzulassen.

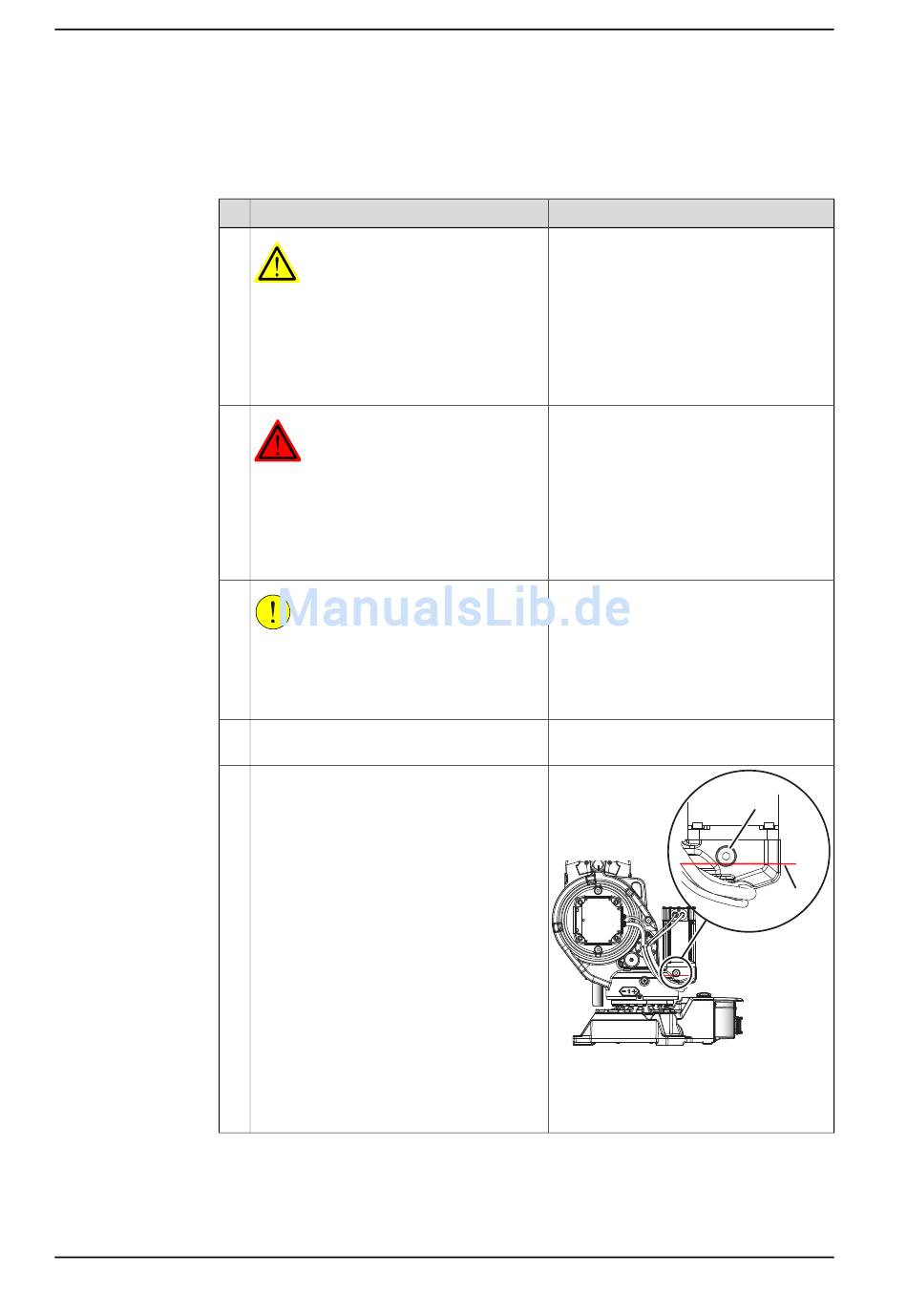

Öffnen Sie den Ölstopfen, Inspektion.
Alte Ausführung:
Messen Sie den Ölstand, indem Sie in die
Inspektionsöffnung des Ölstopfens schau-
en.
Erforderlicher Ölstand:
• bis zur Unterkante der Ölstopfenöff-
nung der Inspektionsöffnung.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
Siehe Sitz der Ölstopfen (Bodenmontage)
auf Seite 123.
xx1200000859
Teile:
A Ölstopfen, Inspektion
B Ungefährer Ölstand
3HAC040585-003 Revision: C
A
B
