4 Reparatur
4.4.5 Messen Sie das Spiel an Achse 6.
Fortsetzung
3
4
5
6
Fortsetzung auf nächster Seite
294

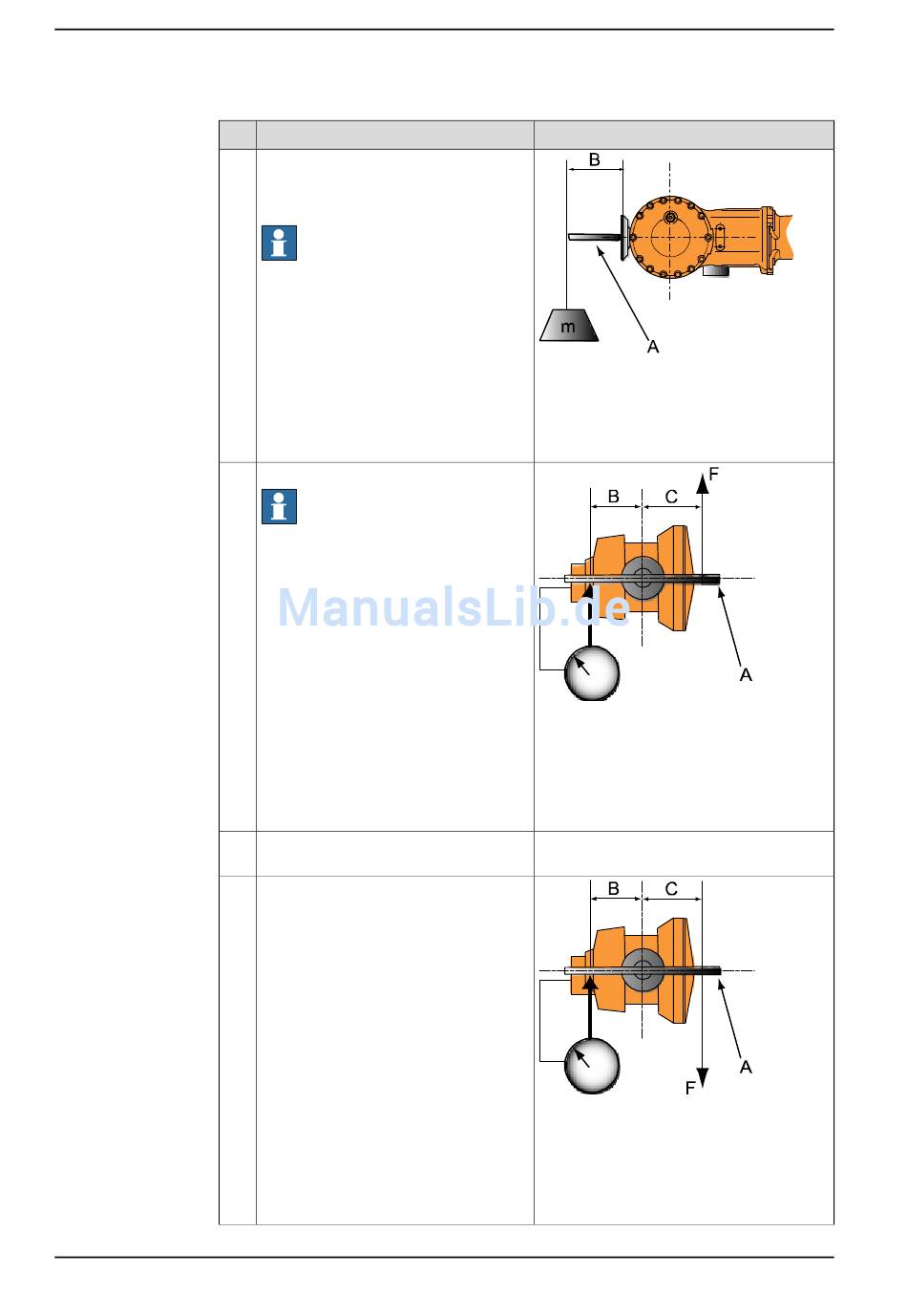

Aktion
Befestigen Sie ein Gewicht (m) im Ab-
stand (B) vom Handgelenkflansch, um
die Effekte des Spiels an Achse 5 zu
vermeiden.
Hinweis
Die verschiedenen Gewichte und Abstän-
de werden rechts für die verschiedenen
Robotermodelle angegeben.
Wenden Sie Last F in eine Richtung an.
Hinweis
Die verschiedenen Lasten und Abstände
werden rechts für die verschiedenen
Robotermodelle angegeben.
Entfernen Sie die Last und stellen Sie
die Messuhr auf Null.
Wenden Sie Last F in die entgegenge-
setzte Richtung an, wie in der Abbildung
rechts gezeigt.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Info
xx0300000188
Werte für Robotermodell IRB 4600 -60/2.05
• A: Messwerkzeug, Spiel
• B: 100 mm
• m: 20 kg
xx0300000189
Werte für Robotermodell IRB 4600 -60/2.05
• A: Messwerkzeug, Spiel
• B: 100 mm
• C: 100 mm
• F: 50N
xx0300000190
Werte für Robotermodell IRB 4600 -60/2.05
• A: Messwerkzeug, Spiel
• B: 100 mm
• C: 150 mm
• F: 50N
