ABB IRB 4600 Foundry Prime Produkthandbuch Seite 211

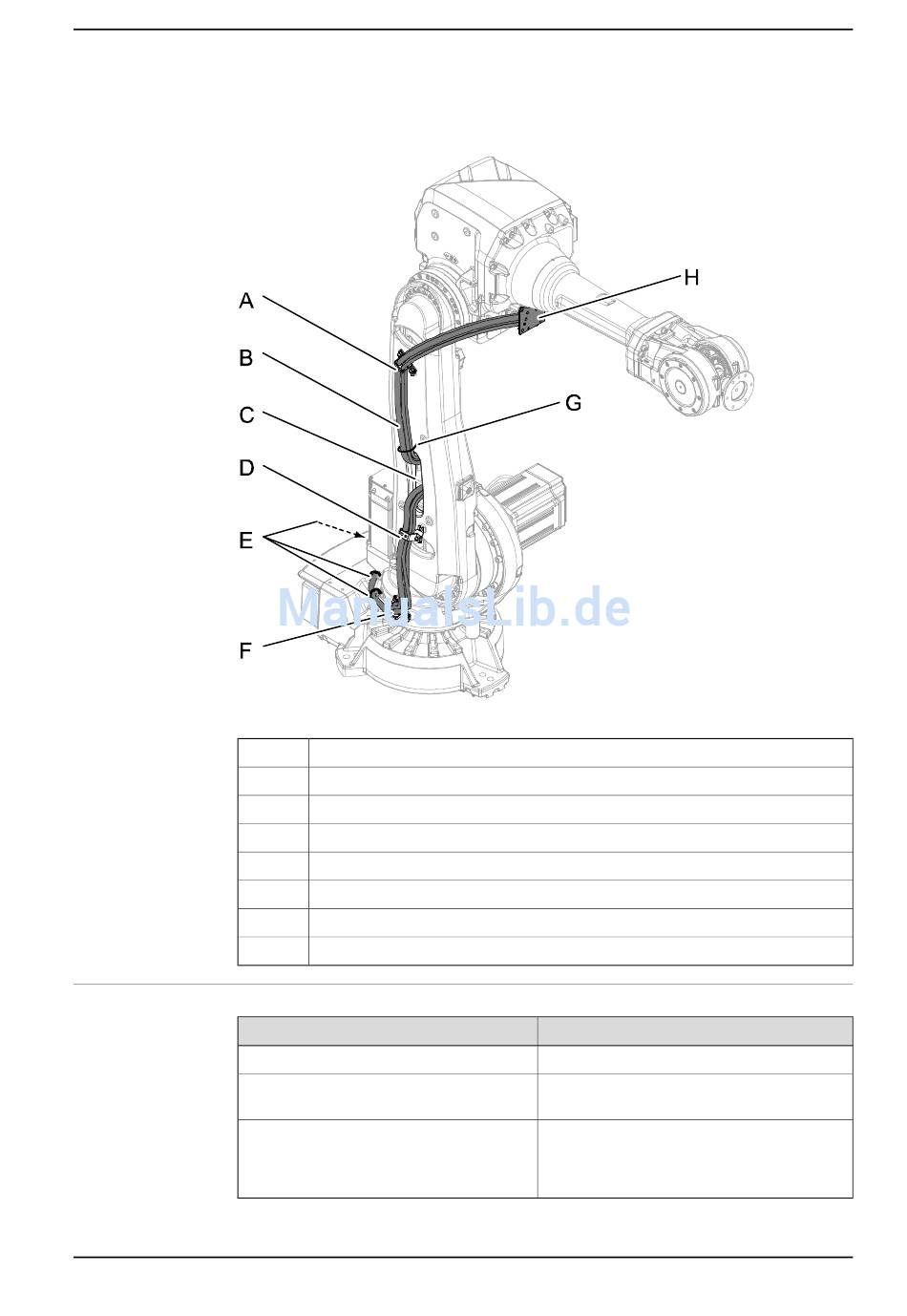

Kabelbaum, Unterarm
xx0900000012
A
B
C
D
E
F
G
H
Erforderliche Ausrüstung
Geräte
Langer Innensechskant
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Pro-
zeduren erforderlich. Verweise auf diese
Prozeduren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
3HAC040585-003 Revision: C
Halterung, Unterarm
Kabelbaum
Bohrung im Unterarm
Halterung, Unterarm
Kabelbinder, einer nicht abgebildet (Stahl)
Halterung, Rahmen
Kabelbinder, Unterarm (Kunststoff)
Halterung, Armgehäuse
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4.3.1 Ausbauen des kompletten Kabelbaums
Hinweis
Breite 30 mm
Der Inhalt wird im Abschnitt
ge auf Seite 373 beschrieben.
Diese Prozeduren umfassen Verweise auf die
erforderlichen Werkzeuge.
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
Standardwerkzeu-
211
