3HAC040585-003 Revision: C
Aktion
Montieren Sie einen Hebeanschlag in
der obersten Bohrung für die Befesti-
gungsschrauben, mit denen der Unter-
arm am Getriebe gesichert wird.
Sichern Sie das Getriebe mit einer
Rundschlinge über einen Traversen-
kran oder ein ähnliches Gerät.
Lösen Sie die Befestigungsschrauben
und Unterlegscheiben, mit denen das
Getriebe am Rahmen befestigt ist.
Bringen Sie Führungsstifte an, die da-
bei helfen, das Getriebe aus dem
Rahmen zu führen.
Verwenden Sie ggf. Demontagewerk-
zeuge zum Ausbauen des Getriebes.
Entfernen Sie das Getriebe.
VORSICHT
Dieser Vorgang muss vorsichtig ausge-
führt werden, um weder Getriebe noch
Ritzel zu beschädigen.
© Copyright 2014 ABB. Alle Rechte vorbehalten.

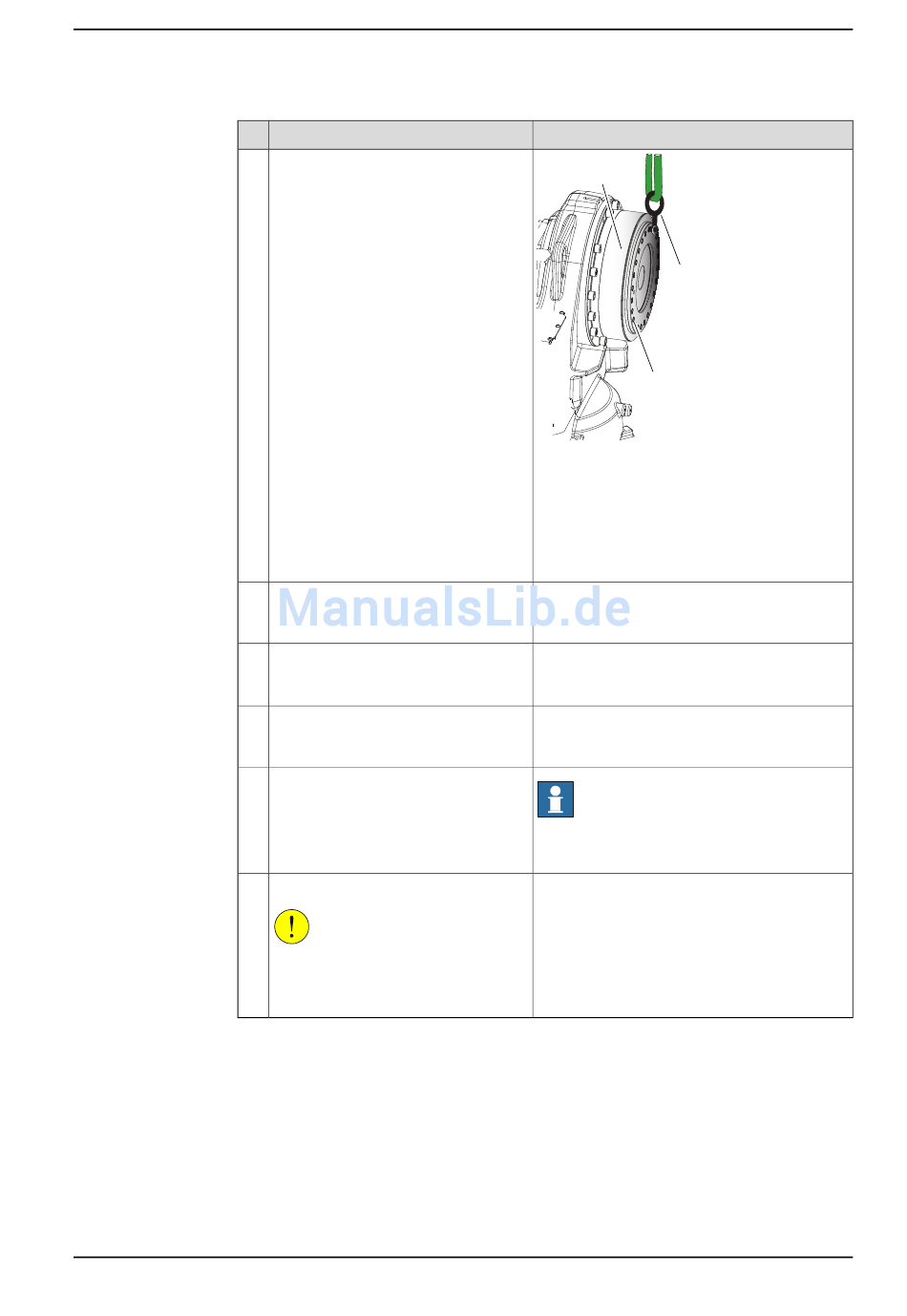

4.8.2 Austauschen von Getriebe Achse 2
Hinweis
A
B
C
xx0800000445
Teile:
• A: Getriebe Achse 2
• B: Hebeanschlag
• C: Bohrungen für Befestigungsschrau-
ben, mit denen der Unterarm am Getrie-
be Achse 2 befestigt ist
Siehe die Abbildung in:
• Position von Getriebe Achse 2 auf Sei-
te 334
Hinweis
Verwenden Sie die Demontagewerkzeuge im-
mer paarweise und diagonal zueinander.
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
339
