4 Reparatur
4.3.2 Einbauen des kompletten Kabelbaums
Fortsetzung
9
10
11
Fortsetzung auf nächster Seite
228
Aktion
Hinweis

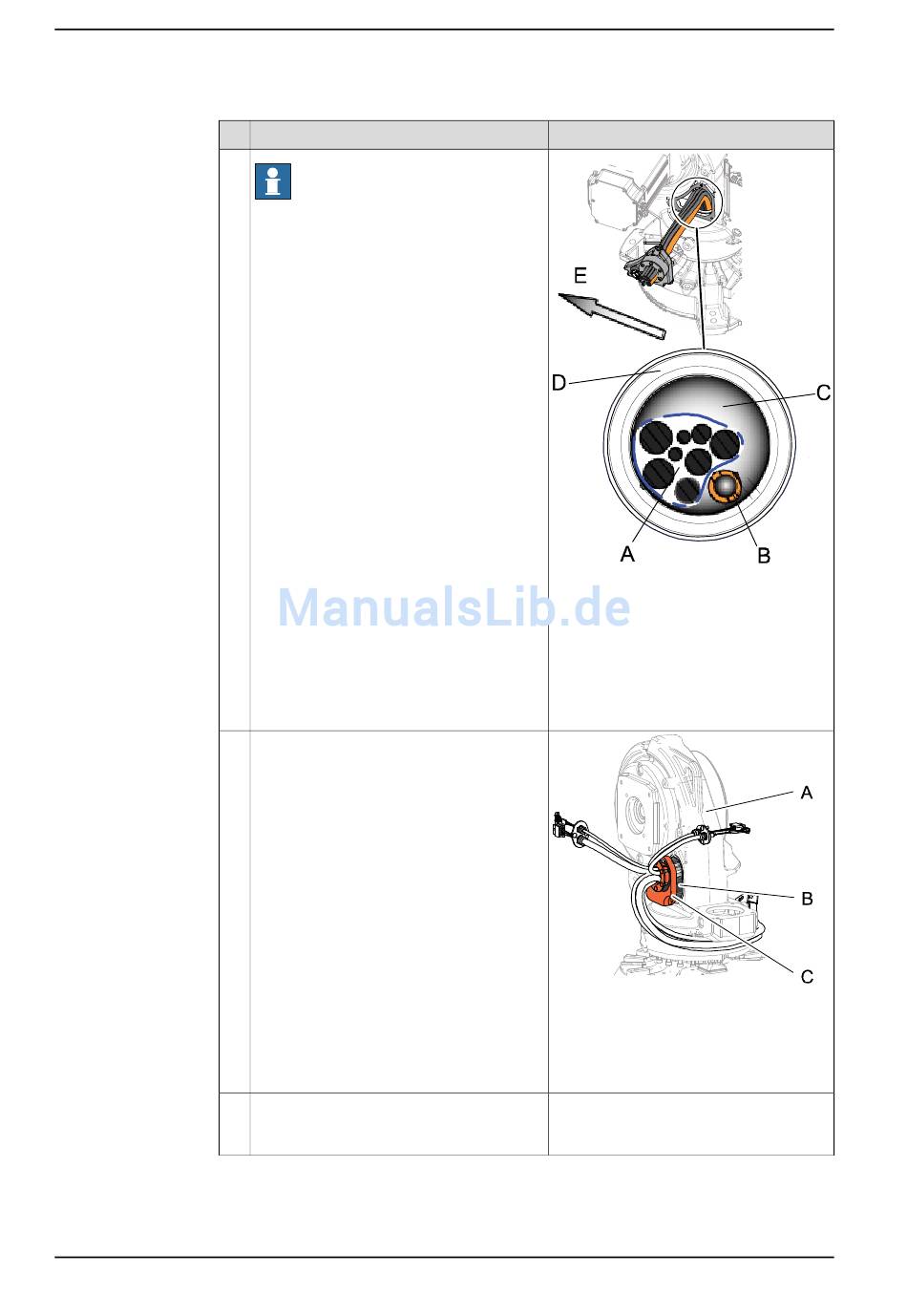

Der Druckluftschlauch muss unbedingt wie
in der Abbildung dargestellt die korrekte
Position aufweisen.
Befestigen Sie die Abdeckung mit den Be-
festigungsschrauben am Rahmen.
Verbinden Sie die Motorkabel Achse 1 und
Achse 2.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
xx0900000096
Teile:
• A: Kabel
• B: Luftschlauch
• C: Öffnung im Rahmen
• D: Kabelführung
• E: Position der Vorderseite des
Roboters
xx0900000016
Teile:
• A: Rahmen
• B: Öffnung im Rahmen
• C: Abdeckung
Das Wiederanschließen der Motorkabel
wird beschrieben im Abschnitt:
• Einbauen der Motoren auf Seite 315
