Aktion
Bringen Sie die Anschlüsse und den Luft-
schlauch an der Halterung an.
• R1.CP/CS
• R1.CBUS (falls verwendet)
• R1.MP
Tipp
Befestigen Sie den R1.SMB-Anschluss und
den Luftschlauch noch nicht. Es ist einfa-
cher, diese anzubringen, wenn die Halte-
rung an die Abstandschrauben angebracht
wurde.
Befestigen Sie die Halterung an den Ab-
standschrauben.
Schließen Sie die Anschlüsse wieder an die
Bremslöseeinheit an:
• X8
• X9
• X10
© Copyright 2014 ABB. Alle Rechte vorbehalten.

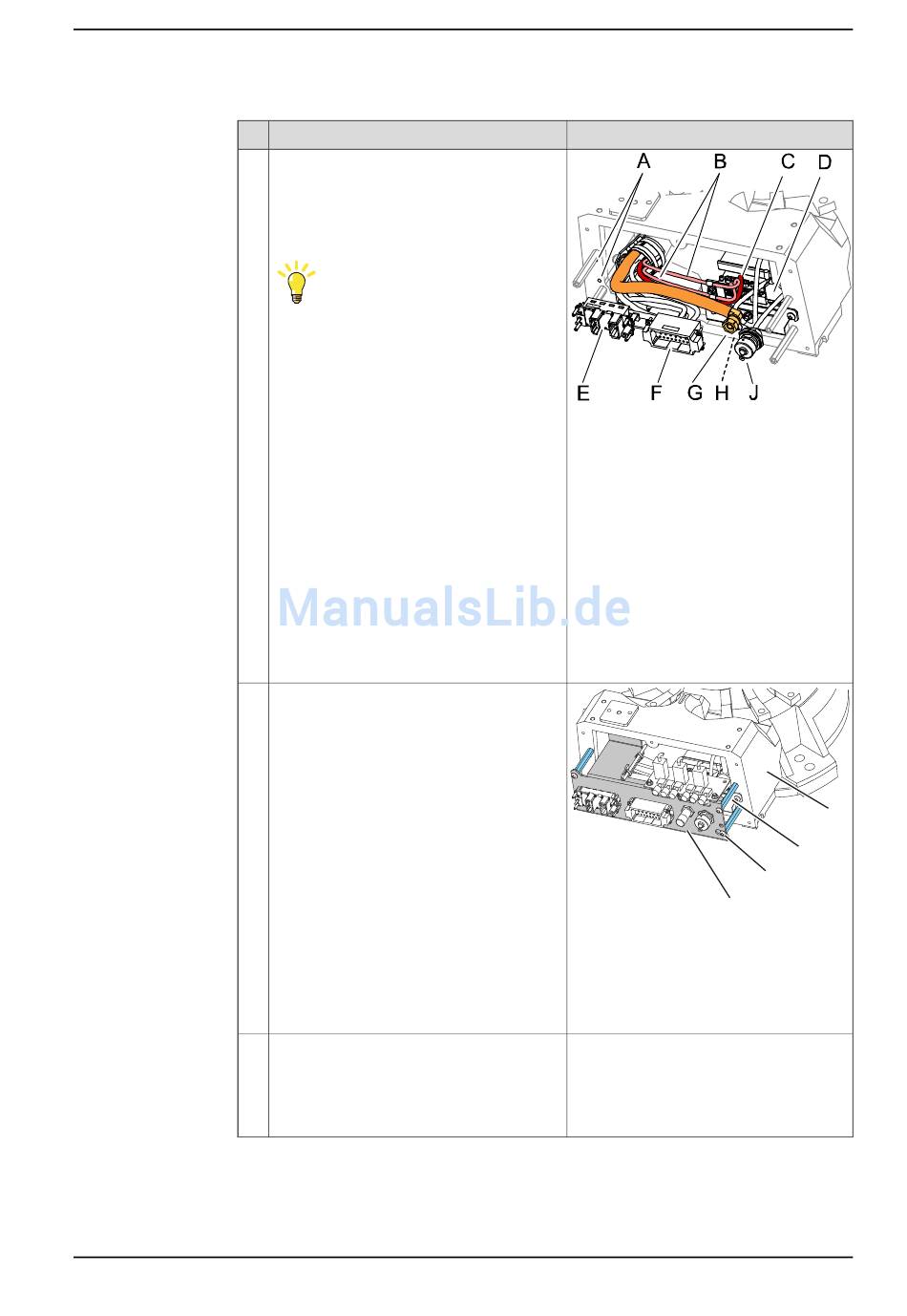

4.3.2 Einbauen des kompletten Kabelbaums
Hinweis
xx0900000017
Steckverbinder:
• A: Erdungskabel
• B: R1.SMB1-2
• C: R1.SMB3-6
• D: R2.SMB
• E: R1.CP/CS
• F: R1.MP
• G: Luftschlauch
• H: Position von R1.CBUS (falls
verwendet)
• J: R1.SMB
xx1200000887
A Basis
B Abstandschraube
C Befestigungsschraube
D Halterung
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
A
B
C
D
