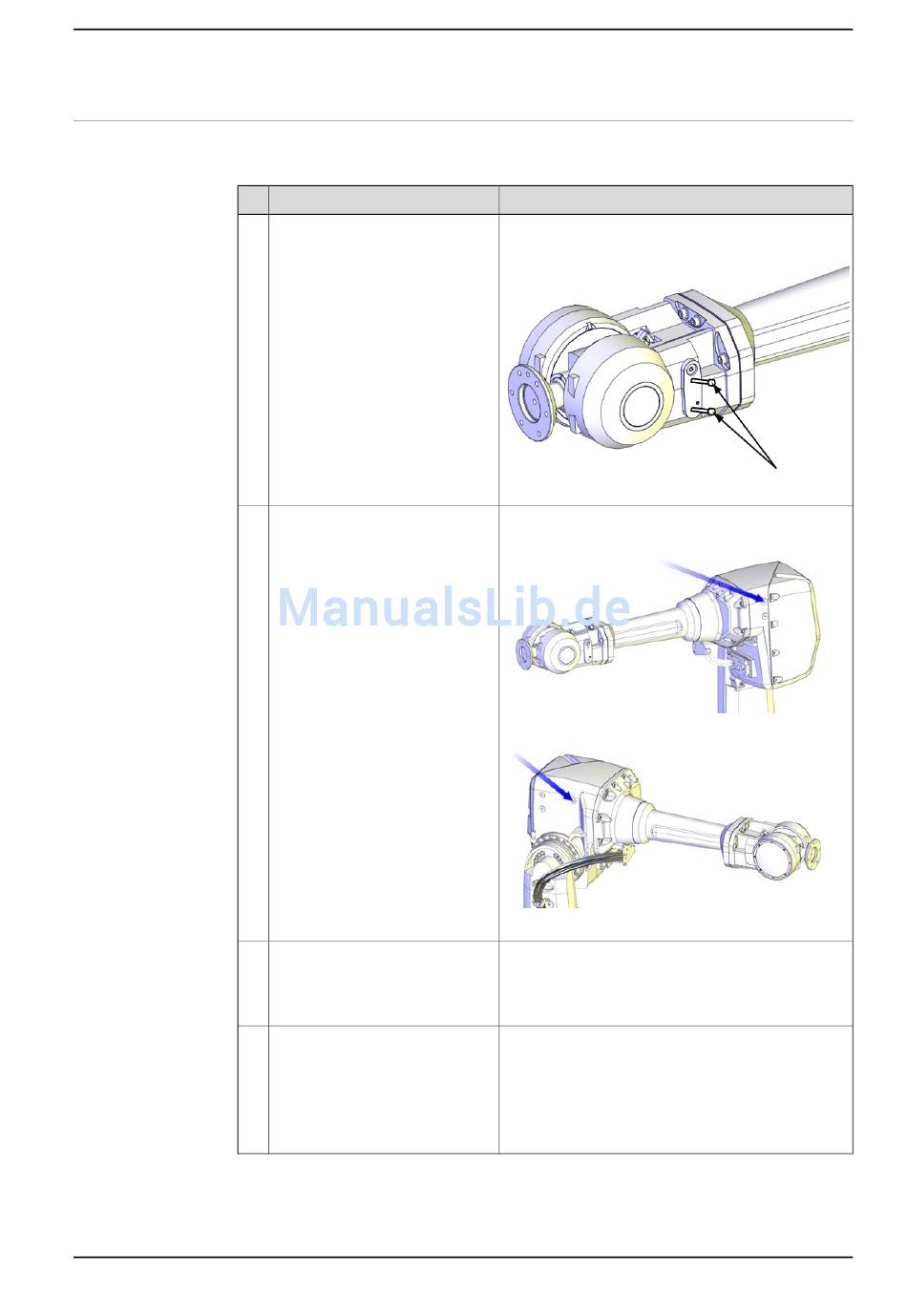

Befestigen der Hebevorrichtung am Oberarm
Befestigen von Hebevorrichtungen
1
2
3
4
3HAC040585-003 Revision: C
Aktion
Setzen Sie zwei Schrauben in die
Handgelenkeinheit.
Diese Schrauben verhindern,
dass die Rundschlinge verrutscht.
Setzen Sie zwei drehende Hebe-
punkte wie abgebildet in die Be-
festigungsbohrungen im Armge-
häuse. Sichern Sie den Hebe-
punkt gut am Armgehäuse, wobei
die Schraube nicht den Boden
erreichen darf. Verwenden Sie
eine zusätzliche Unterlegscheibe,
falls die Schraube den Boden er-
reicht.
Anzugsdrehmoment: 30 Nm.
Führen Sie eine Rundschlinge
durch jeden drehbaren Hebe-
punkt und befestigen Sie beide
Enden am Hubhaken.
Machen Sie eine Schleife aus der
dritten Rundschlinge, führen Sie
sie um die Handgelenkeinheit.
Führen Sie die Rundschlinge an
beiden Seiten der Schrauben
vorbei und befestigen Sie ihr frei-
es Ende am Hubhaken.
