ABB IRB 4600 Foundry Prime Produkthandbuch Seite 337

5
6
7
8
3HAC040585-003 Revision: C
Aktion

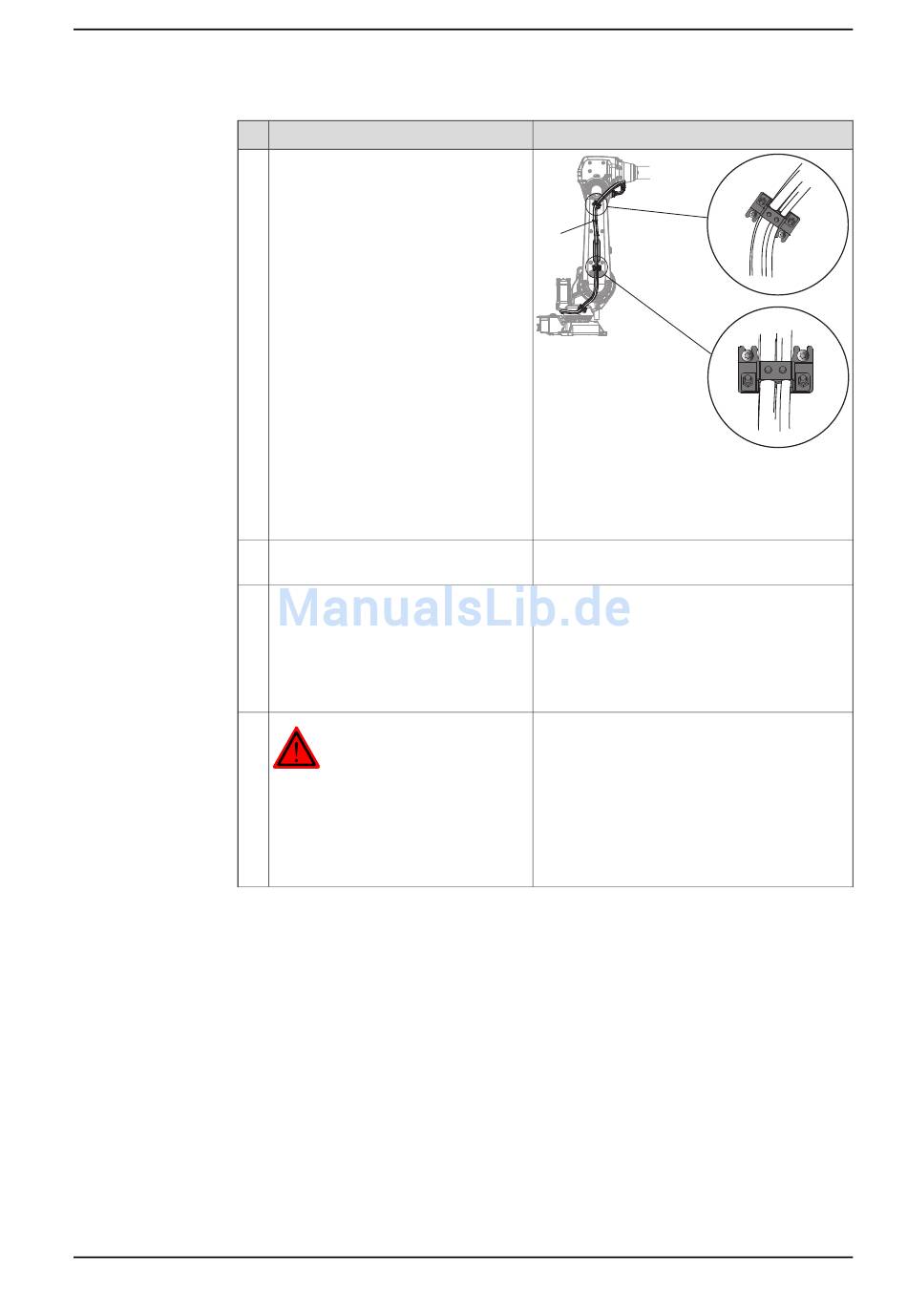

Lösen Sie die Verkabelung vom Unter-
arm, indem Sie zwei Kabelhalterungen
und einen Kabelbinder entfernen.
Bringen Sie eine Rundschlinge um das
Oberarmgehäuse an.
Entlasten Sie das Gewicht des Unter-
arm- und Oberarmpakets durch Deh-
nung der Rundschlingen mit dem Tra-
versenkran. Schalten Sie das Gerät
vorübergehend ein und lösen Sie die
Bremsen von Achse 2, damit das Ge-
wicht auf den Rundschlingen ruht.
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
zum Roboter vor dem Betreten des
Arbeitsbereichs des Roboters.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4.8.2 Austauschen von Getriebe Achse 2
Hinweis
C
xx1100000946
A Kabelhalterung
B Kabelhalterung
C Kabelbinder
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
B
A
337
