3.4.2 Überprüfung des Ölstands, Getriebe Achse 2
Position von Getriebe Achse 2
Das Getriebe Achse 2 sitzt am Drehpunkt des Unterarms unter der Motorhalterung.

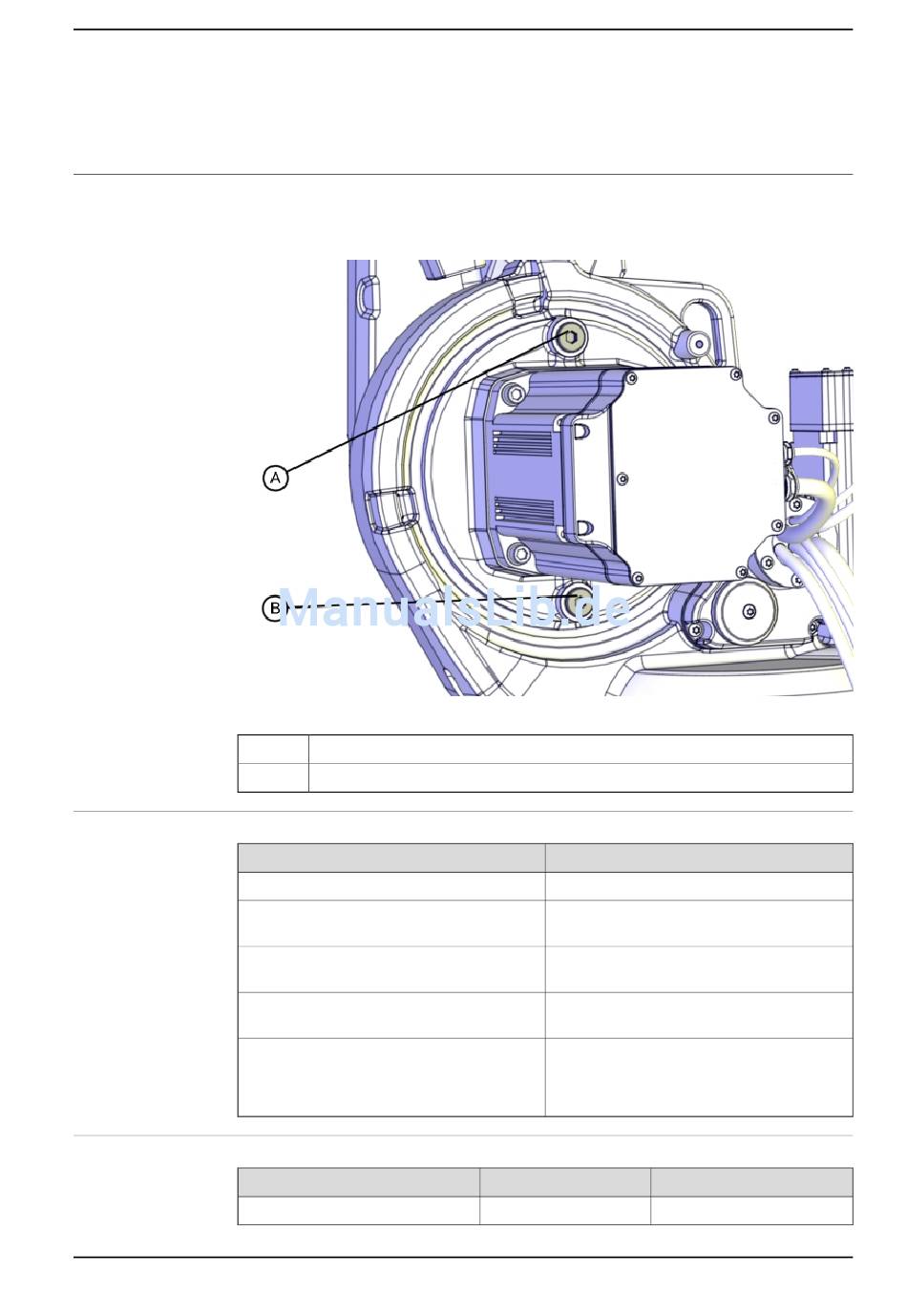

Die Ölstopfen werden in der Abbildung gezeigt.
xx0800000305
A
B
Erforderliche Ausrüstung
Geräte
Ölstopfendichtungsscheibe, Getriebe
Schmieröl
Ölstopfen (Schnellanschluss)
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Zusätzliche Installation - Foundry Prime
Geräte
Rostschutz
3HAC040585-003 Revision: C
3.4.2 Überprüfung des Ölstands, Getriebe Achse 2
Ölstopfen, Auffüllen
Ölstopfen, Ablassen (Schnellanschluss)
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
3HAC029646-001
Siehe Abschnitt
ben auf Seite 160.
Ersatzteilnummer siehe
te 379.
Der Inhalt wird im Abschnitt
zeuge auf Seite 373
Diese Prozeduren umfassen Verweise auf
die erforderlichen Werkzeuge.
Art.-Nr. Hinweis
3HAC034903-001 Mercasol
Fortsetzung auf nächster Seite
3 Wartung
Art der Schmierung in Getrie-
Ersatzteile auf Sei-
Standardwerk-
beschrieben.
129
