3HAC040585-003 Revision: C
Aktion
Nehmen Sie die Sockelabdeckung ab.
Durchschneiden Sie die Kabelbinder, mit
denen das Batteriekabel gesichert wird.
Entfernen Sie die Schraube, die die Halte-
rung befestigt und lösen Sie die anderen
gerade soweit, dass Sie die Halterung zur
Seite wegschieben können.
Hinweis
Es ist nicht notwendig diese drei Schrauben
zu entfernen.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4 Reparatur

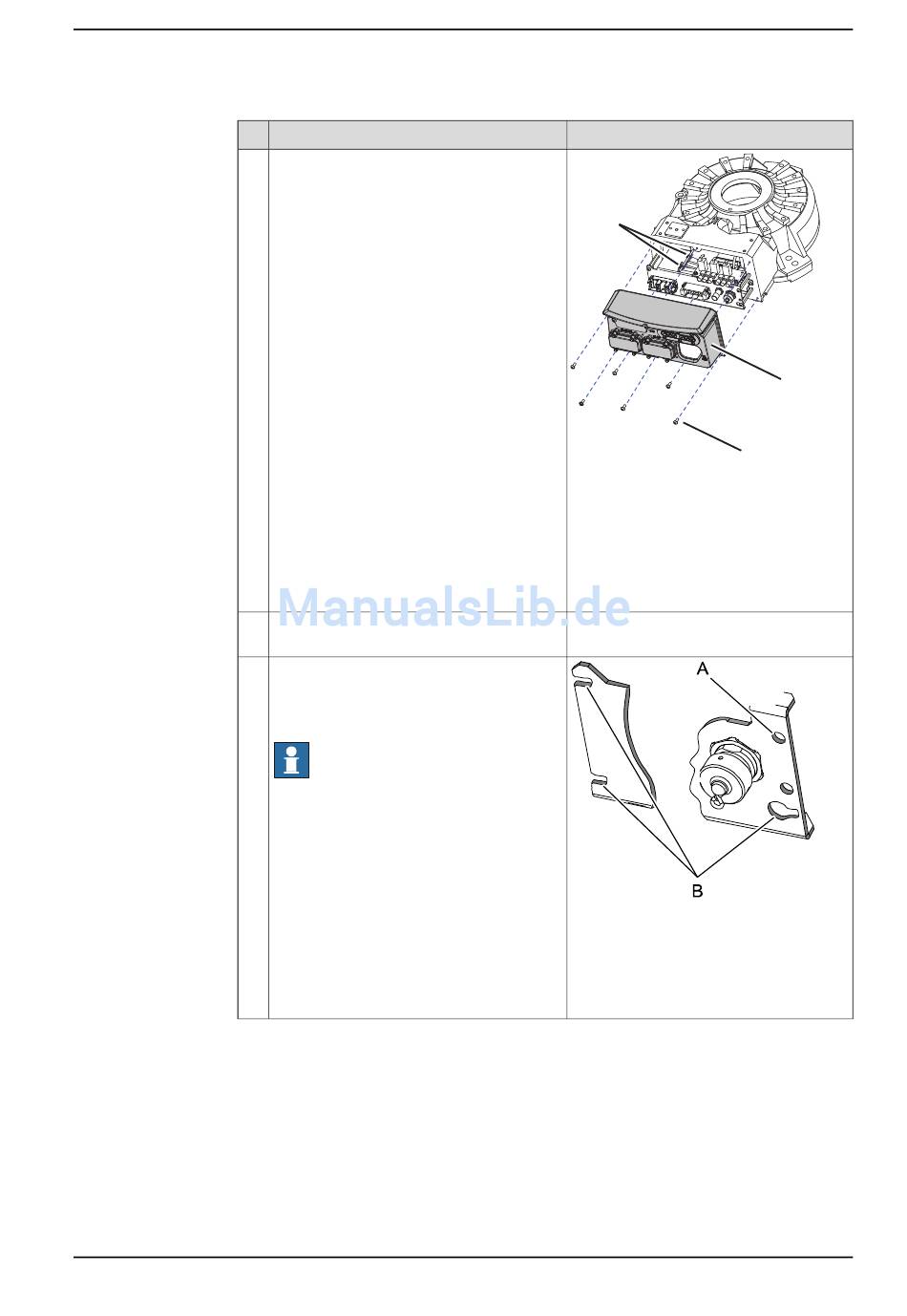

4.3.4 Austauschen der SMB-Einheit
Hinweis
C
xx0900000103
Teile:
• A: Befestigungsschrauben (6
Stück)
• B: Sockelabdeckung
• C: Kabelbinder, Sichern der Batte-
riekabel (2 Stück)
xx0900000100
Teile:
• A: Schraube, die entfernt werden
soll
• B: Schrauben, die etwas gelöst
werden sollen (3 Stück)
Fortsetzung auf nächster Seite
Fortsetzung
B
A
