ABB IRB 4600 Foundry Prime Produkthandbuch Seite 278

4 Reparatur
4.4.1 Entfernen des kompletten Oberarms
Fortsetzung
11
12
13
14
15
16
Fortsetzung auf nächster Seite
278
Aktion
Drücken Sie das Kabelpaket vorsichtig
durch die Öffnung, in der die Kabelhalterung
montiert ist.
Bauen Sie den Luftschlauch wieder am El-
lenbogen-Anschlussstück an.
Befestigen Sie die Kabelhalterung mit den
zugehörigen Schrauben.
Schließen Sie die Motorkabel wieder an.
Montieren Sie die Halterung an der Hohlwel-
leneinheit.
Montieren Sie die Signallampe, falls sie
verwendet wird.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis

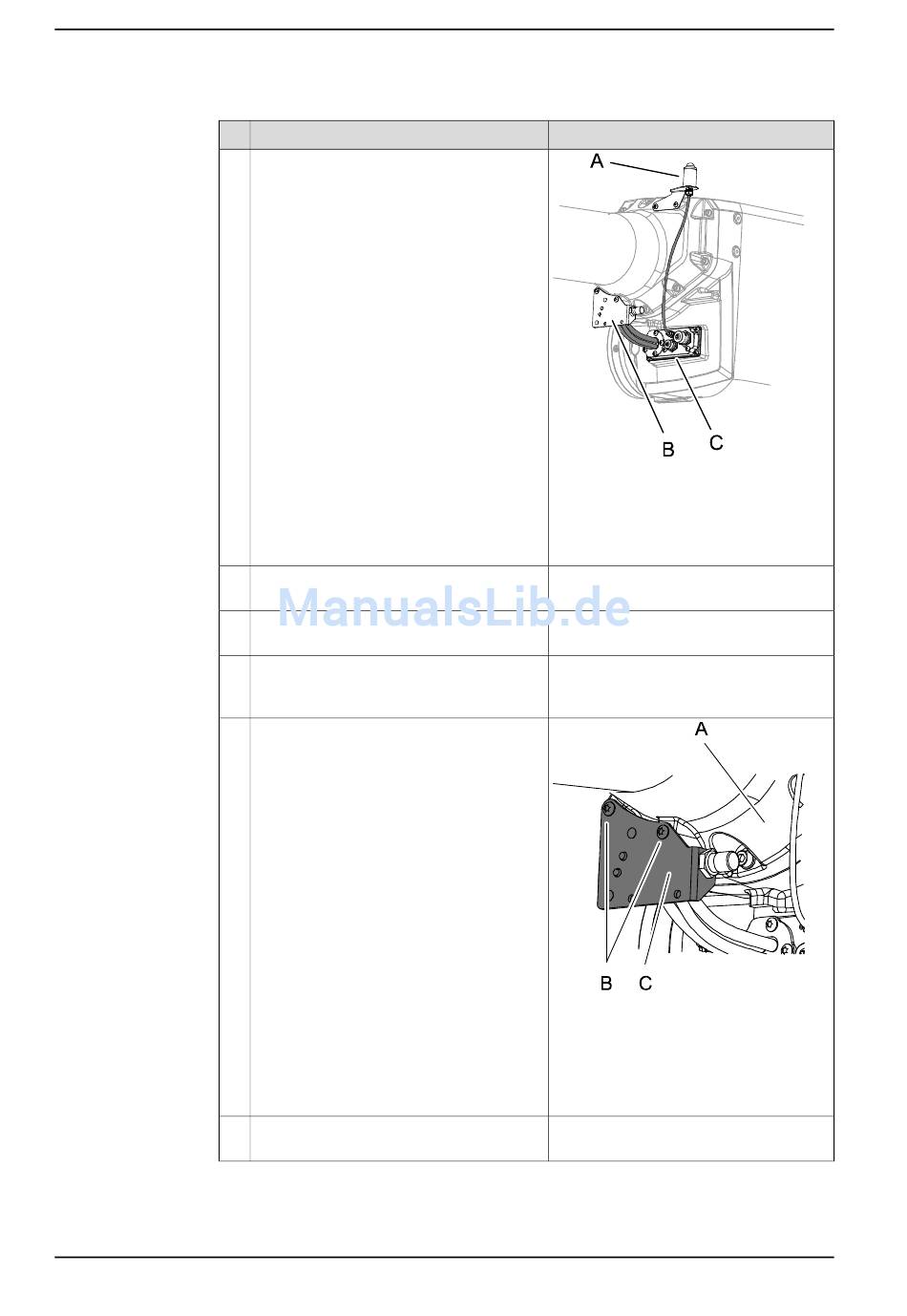

xx0800000338
Teile:
• A: Signallampe
• B: Halterung
• C: Kabelhalterung
Das Anschließen der Motorkabel wird in
folgenden Abschnitten beschrieben:
• Einbauen der Motoren auf Seite 315
xx0800000335
Teile:
• A: Hohlwelleneinheit
• B: Befestigungsschrauben, M6 x
16, Klasse 8.8-A2F (2 Stück)
• C: Halterung
3HAC040585-003 Revision: C
