3.5.4 Ölwechsel, Getriebe Achse 2
Sitz der Ölstopfen

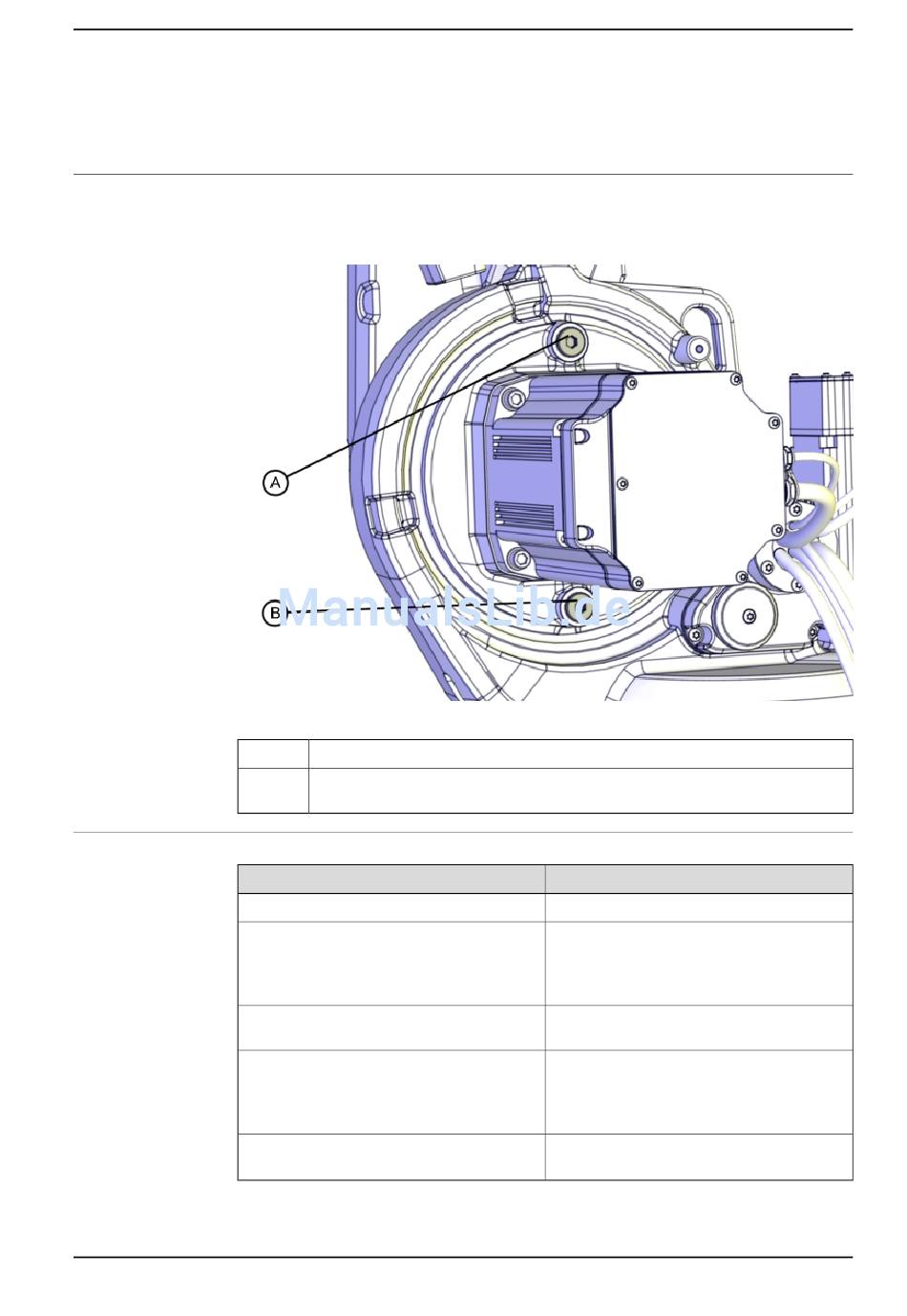

Das Getriebe Achse 2 sitzt am Drehpunkt des Unterarms unter der Motorhalterung.
Die Ölstopfen werden in der Abbildung gezeigt.
xx0800000305
A
B
Erforderliche Ausrüstung
Geräte
Ölstopfendichtungsscheibe, Getriebe
Schmieröl
Ölauffangbehälter
Nippel (TEMA IF 3820 S06)
Standardwerkzeugsatz
3HAC040585-003 Revision: C
Ölstopfen, Auffüllen (zum Ablassen, wenn hängend montiert)
Ölstopfen zum Ablassen (zum Auffüllen, wenn hängend montiert) (Schnellan-
schluss)
© Copyright 2014 ABB. Alle Rechte vorbehalten.
3.5.4 Ölwechsel, Getriebe Achse 2
Hinweis
3HAC029646-001
Informationen zum Öl finden Sie in Technical
reference manual - Lubrication in gearboxes.
Siehe Öltyp und -menge in den Getrieben auf
Seite 160.
Der Behälter muss so groß sein, dass er das
gesamte Öl aufnehmen kann.
Wird an einem Schlauch angebracht und
dann, nach Anschluss am Schnellanschluss,
zum Ablassen verwendet.
Siehe Sitz der Ölstopfen auf Seite
Der Inhalt wird im Abschnitt
zeuge auf Seite 373 beschrieben.
