Auffüllen von Öl
Gehen Sie wie folgt vor, um Öl in das Getriebe zu füllen.
1
3HAC040585-003 Revision: C
Aktion
VORSICHT
Das Getriebe weist möglicherweise einen
Überdruck auf, der gefährlich sein kann.
Öffnen Sie den Ölstopfen vorsichtig, um
den Überdruck abzulassen.
Öffnen Sie den Ölstopfen, Ablassen.
Lassen Sie das Getriebeöl in einen Ölauf-
fangbehälter ab.
Tipp
Setzen Sie einen Druckluftschlauch von et-
wa 100 mm Länge am Getriebe an, um die-
ses zu entlüften.
Hierdurch wird das Ablassen wesentlich
beschleunigt.
WARNUNG
Altöl ist ein Gefahrstoff, der auf sichere
Weise entsorgt werden muss. Weitere Infor-
mationen finden Sie im Abschnitt
auf Seite 361.
Setzen Sie den Ölstopfen wieder ein.
Aktion

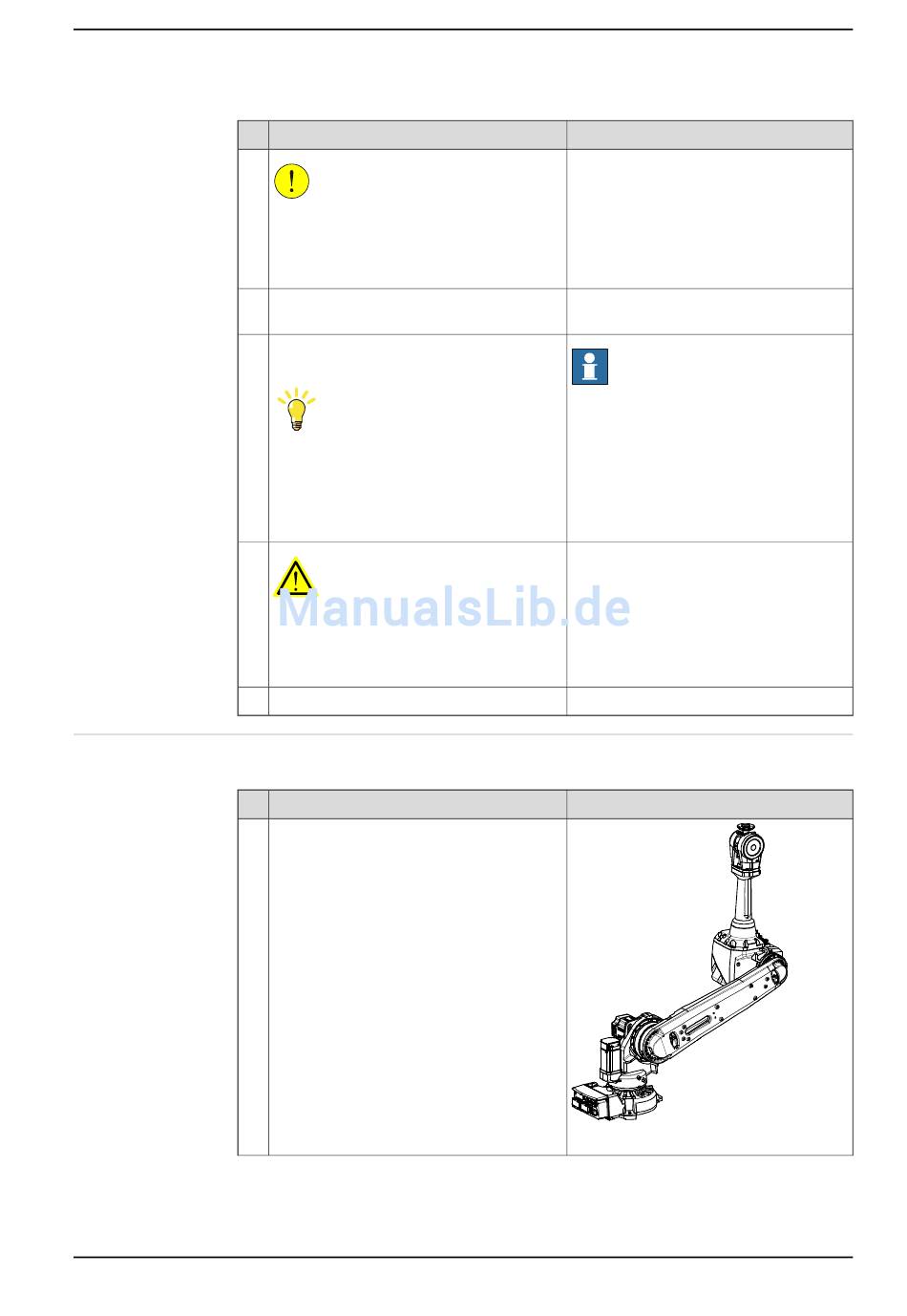

Bewegen Sie den Oberarm zu der in der
Abbildung gezeigten Position.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
3.5.6 Ölwechsel, Getriebe Achse 4
Hinweis
Siehe die Abbildung in:
• Sitz der Ölstopfen auf Seite 183
Hinweis
Das Ablassen des Öls braucht Zeit.
Der Zeitaufwand hängt von der Tempera-
tur des Öls ab.
Stilllegung
Anzugsdrehmoment: 10 Nm.
Hinweis
xx0800000330
Fortsetzung auf nächster Seite
3 Wartung
Fortsetzung
