4 Reparatur
4.3.3 Austausch von Druckluftnippeln und -schläuchen (Foundry Prime)
Fortsetzung
4
5
6
Fortsetzung auf nächster Seite
244

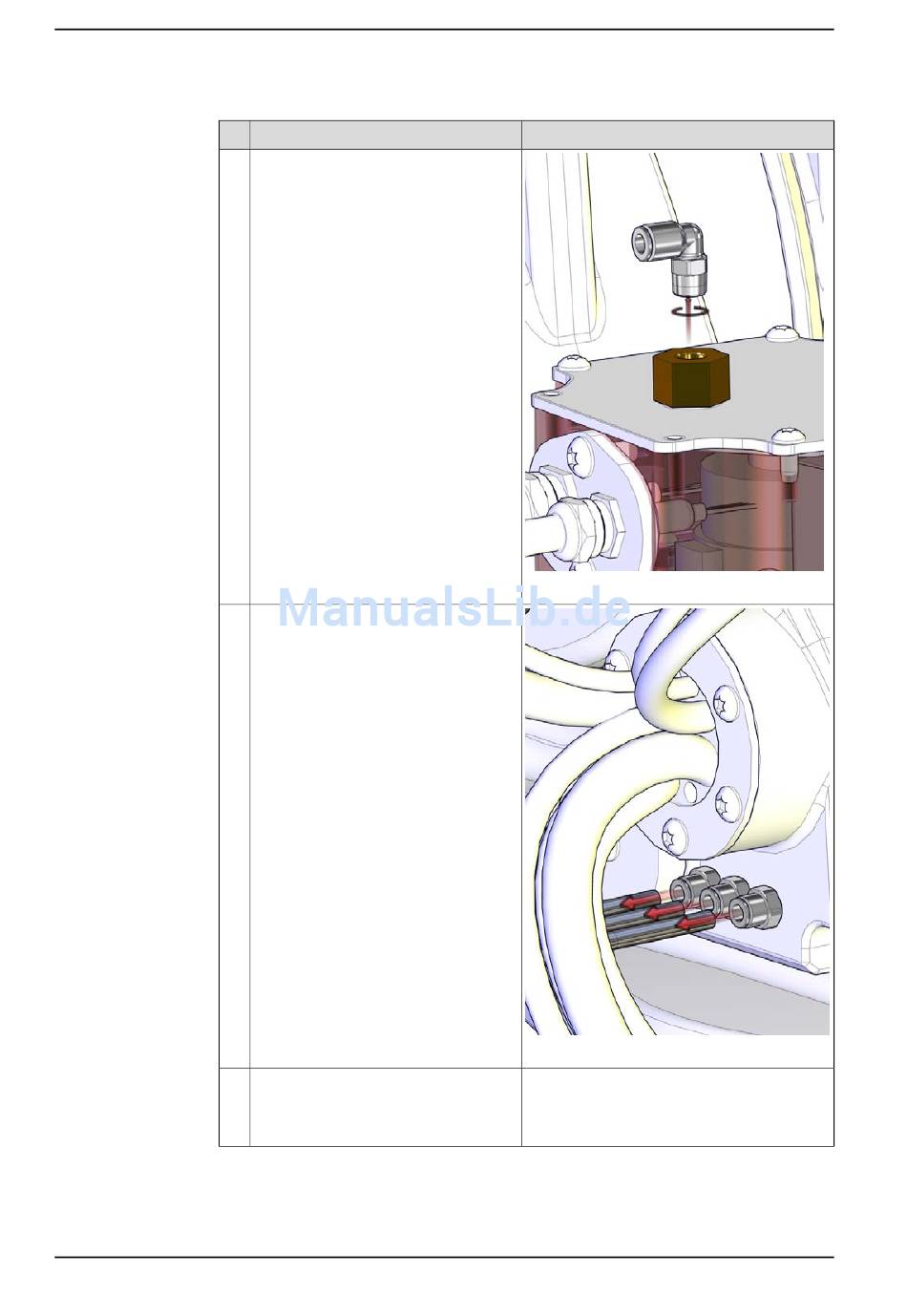

Aktion
Entfernen Sie die Ellenbogen-Anschluss-
stücke. Verwenden Sie hierfür Standard-
werkzeuge.
Entfernen Sie die Schläuche von den
geraden Anschlussstücken von der
Abdeckung am Rahmen. Keine Werkzeu-
ge erforderlich.
Entfernen Sie die geraden Anschluss-
stücke an der Abdeckung am Rahmen.
Verwenden Sie hierfür Standardwerkzeu-
ge.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Info
xx1100000055
xx1100000056
3HAC040585-003 Revision: C
