4.3.4 Austauschen der SMB-Einheit

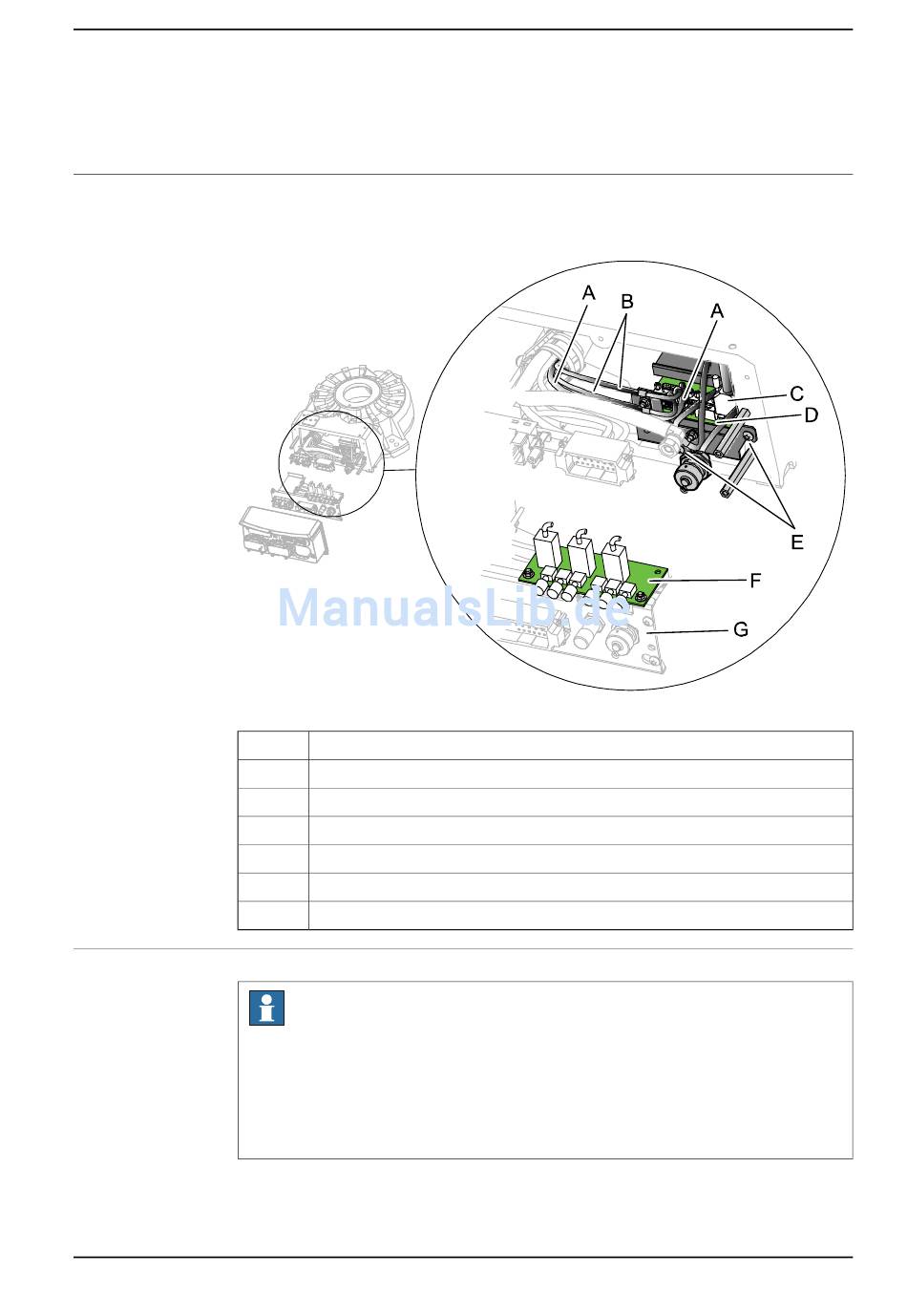

Sitz der SMB-Einheit
Die SMB-Einheit (SMB = Serielle Messbaugruppe) befindet sich im Sockel unter
der Bremslöseeinheit, wie in der Abbildung gezeigt.
xx0800000466
A
B
C
D
E
F
G
Erforderliche Ausrüstung
3HAC040585-003 Revision: C
R1.SMB3-6
R1.SMB1-2
R2.SMB
SMB-Einheit
Befestigungsschrauben M6 x 16, Klasse 8.8-A2F (2 Stück)
Bremslöseeinheit
Halterung
Hinweis
Es gibt verschiedene Varianten der SMB-Einheiten und Batterien. Die Variante
mit dem 3-poligen Batteriekontakt verfügt über eine längere Batterielebensdauer.
Es ist wichtig, dass die SMB-Einheit die richtige Batterie verwendet. Verwenden
Sie unbedingt die korrekten Ersatzteile! Tauschen Sie den Batteriekontakt nicht
aus!
