ABB IRB 4600 Foundry Prime Produkthandbuch Seite 317

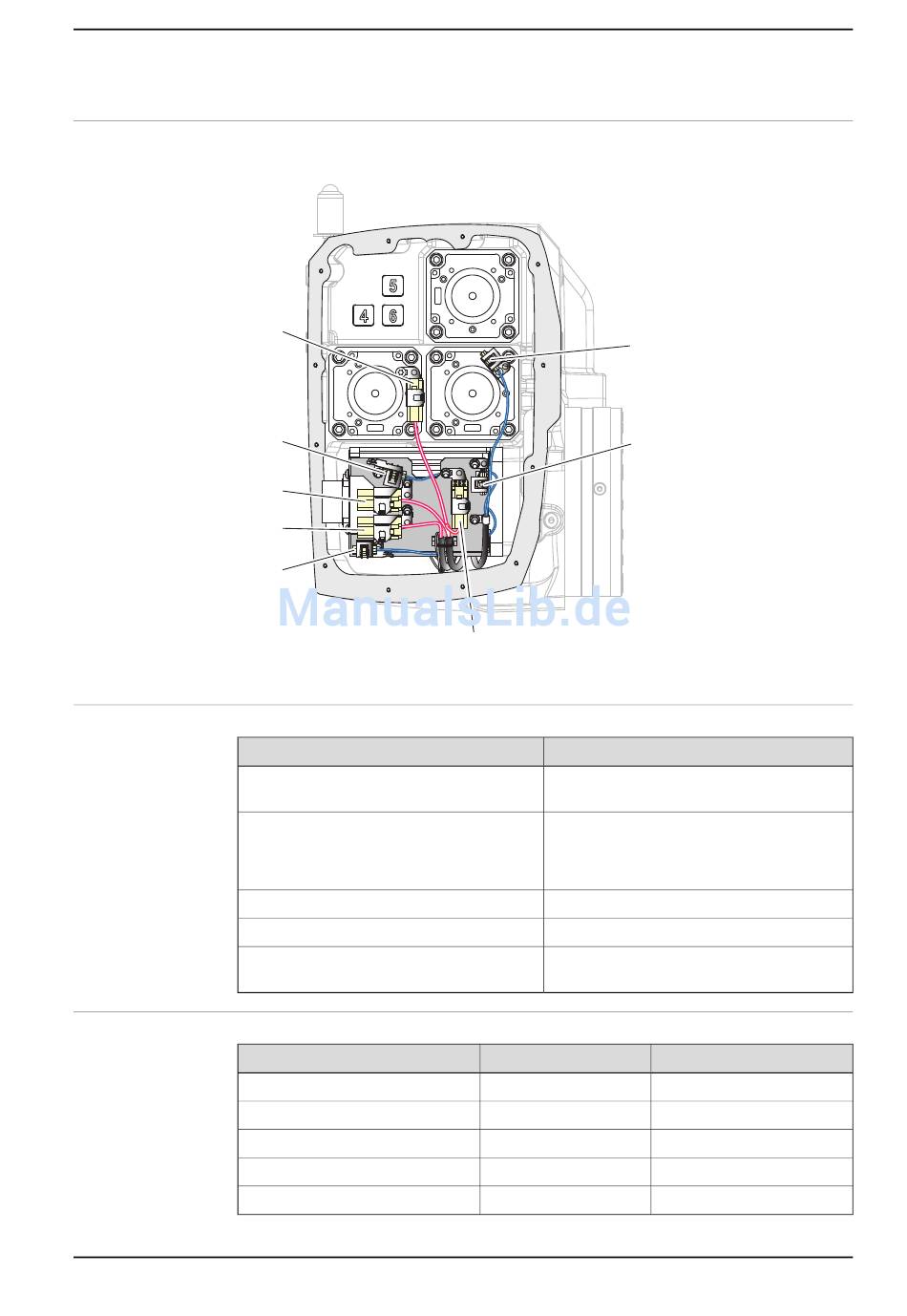

Anschlüsse, Motoren Achse 3 und Achse 4
In der Abbildung werden die Anschlüsse der Motoren Achse 3 und 4 gezeigt.
MP5
FB4
MP4
MP3
FB3
xx0900000410
Erforderliche Ausrüstung
Geräte
Standardwerkzeugsatz
Eventuell sind andere Werkzeuge und Proze-
duren erforderlich. Verweise auf diese Proze-
duren finden Sie in den nachfolgenden
schrittweisen Anleitungen.
Hebewerkzeug, Achse 2
Hebewerkzeug, Achse 3
Motoren
Zusätzliche Installation - Foundry Prime
Geräte
Rostschutz
Sikaflex 521FC
Loctite 574
Pinsel
Foundry Prime Touch Up-Set
3HAC040585-003 Revision: C
MP6
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4.7.2 Einbauen der Motoren
FB5
FB6
Hinweis
Der Inhalt wird im Abschnitt
ge auf Seite 373
Diese Prozeduren umfassen Verweise auf die
erforderlichen Werkzeuge.
Artikelnummer siehe Referenzinformationen.
Artikelnummer siehe Referenzinformationen.
Ersatzteilnummer siehe Kapitel
auf Seite 379.
Art.-Nr. Hinweis
3HAC034903-001 Mercasol
3HAC026759-001
12340011-116
3HAC035355-001
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
Standardwerkzeu-
beschrieben.
Ersatzteile
