2.9.3 Anwenderspezifische Anschlüsse am Oberarm
2.9.3 Anwenderspezifische Anschlüsse am Oberarm
Anwenderspezifische Anschlüsse am Oberarm

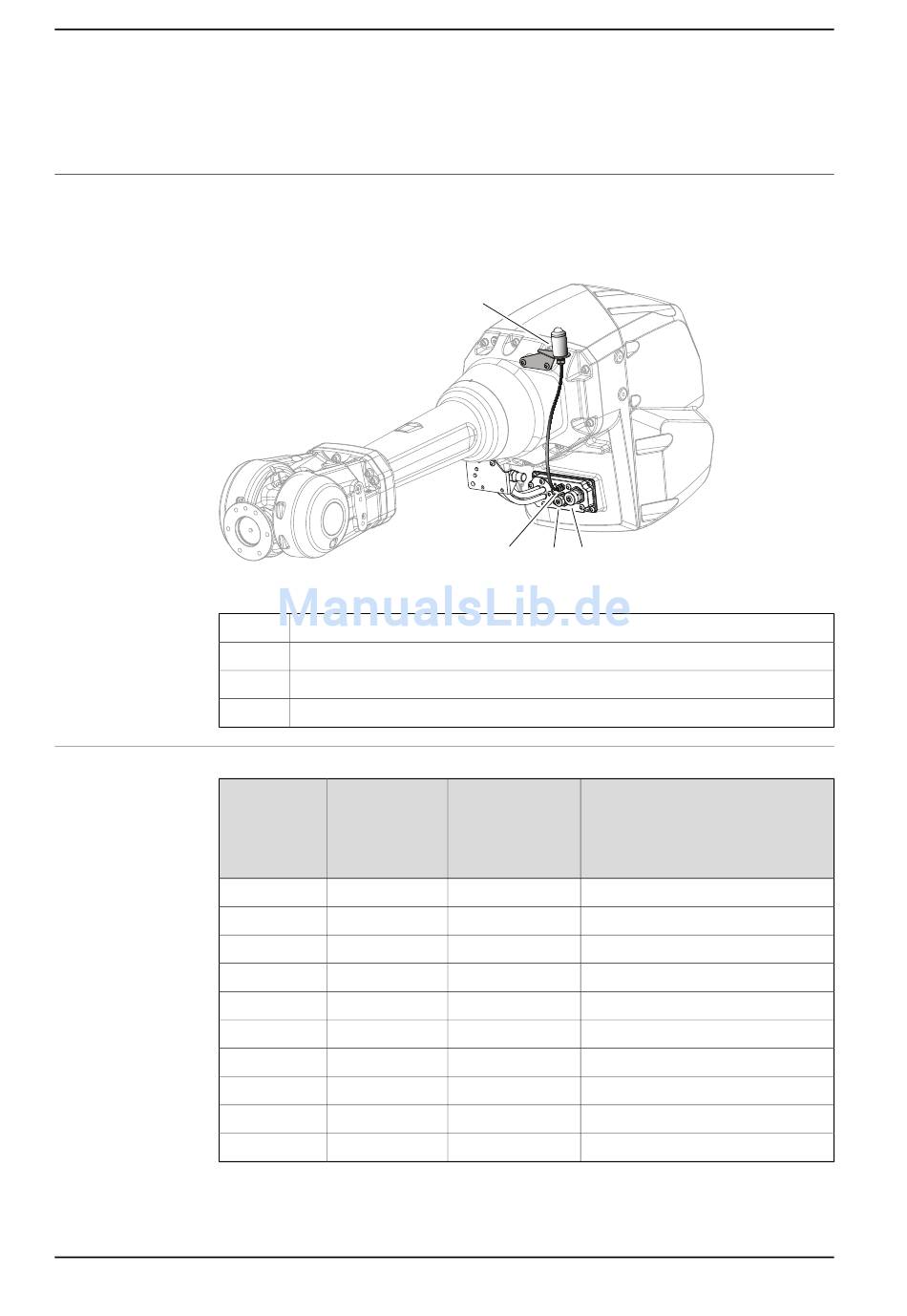

Die nachstehende Abbildung zeigt die anwenderspezifischen Anschlüsse am
Oberarm einschließlich der optionalen Signallampe, die an der Rückseite des
Oberarms befestigt werden kann.
xx0800000290
A
B
C
D
Stromversorgungsanschlüsse am Oberarm
Signalname
CPA
CPB
CPC
CPD
CPE
CPF
CPG
CPH
CPJ
CPK
Fortsetzung auf nächster Seite
106
Signallampe
R3.H1 +, R3.H2 -
R2.CP
R2.CS
Anwenderan-
schlüsse Steue-
rung
XP6.1
XP6.2
XP6.3
XP6.4
XP6.1
XP6.2
-
XP6.3
XP6.4
© Copyright 2014 ABB. Alle Rechte vorbehalten.
A
B C D
Anwenderkontakt Anwenderkontakt am Roboterso-
am Oberarm, R2 ckel
(Das Kabel zwischen Roboter und
Steuerung ist im Lieferumfang nicht
enthalten.)
R2.CP.A R1.CP/CS.d1
R2.CP.B R1.CP/CS.d6
R2.CP.C R1.CP/CS.d3
R2.CP.D R1.CP/CS.d4
R2.CP.E R1.CP/CS.d1
R2.CP.F R1.CP/CS.d6
R2.CP.G (Erde)
R2.CP.H R1.CP/CS.d7
R2.CP.J R1.CP/CS.d3
R2.CP.K R1.CP/CS.d4
3HAC040585-003 Revision: C
