4 Reparatur
4.3.2 Einbauen des kompletten Kabelbaums
Fortsetzung
5
6
Fortsetzung auf nächster Seite
226
Aktion
Gehen Sie wie folgt vor, wenn Sie den alten
Kabelbaum austauschen:

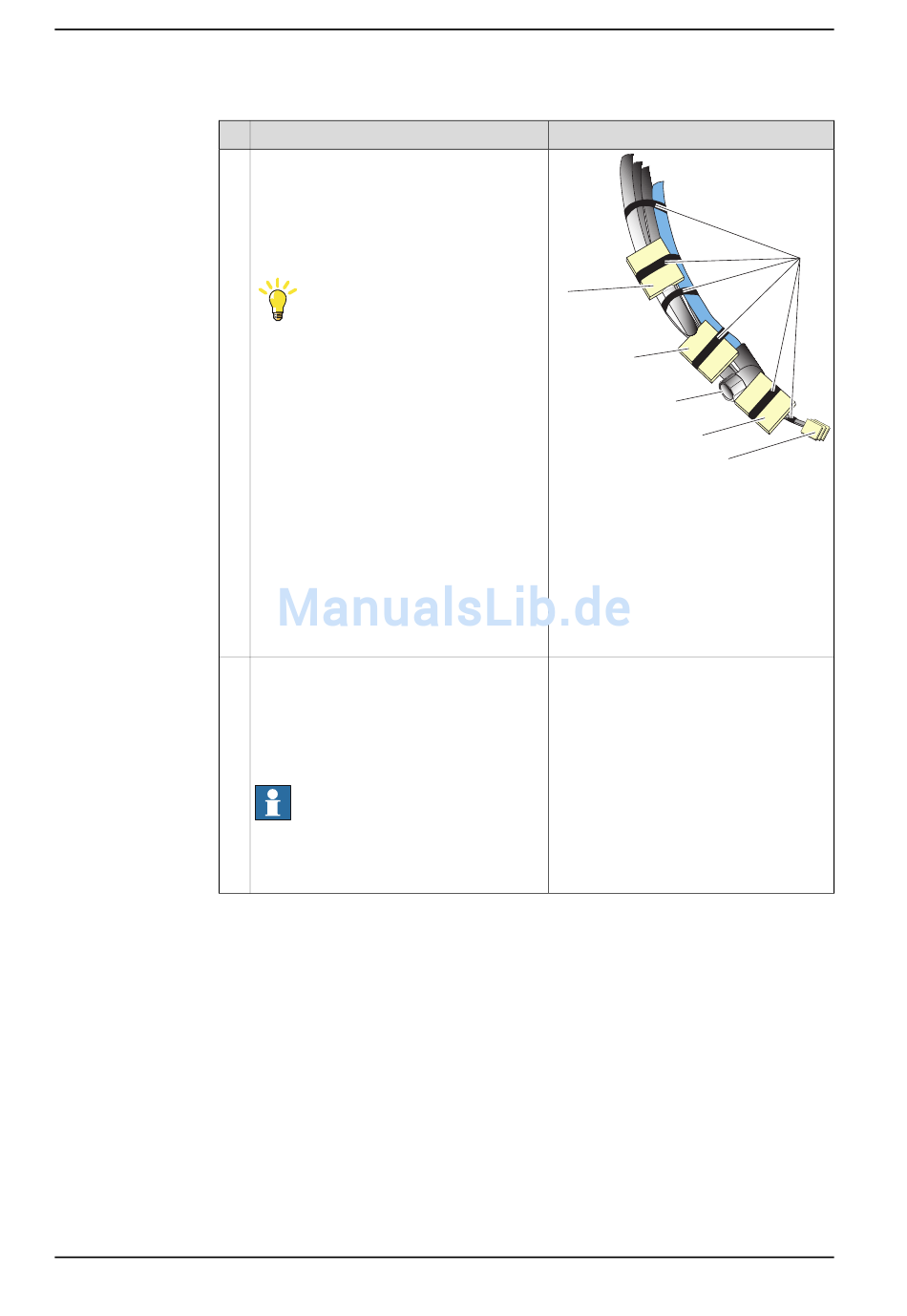

Methode 1, Schritt 1:
Bereiten Sie das Ende des Kabelpakets im
Sockel mit Klebeband wie in der Abbildung
gezeigt vor.
Tipp
Decken Sie die Anschlüsse mit Kunststoff
ab, bevor Sie den Kabelbaum durch die
Öffnung im Rahmen drücken, um zu verhin-
dern, dass Restschmiere vom Kabelbaum
auf die Anschlüsse gelangt.
Gehen Sie wie folgt vor, wenn Sie den alten
Kabelbaum austauschen:
Methode 1, Schritt 2:
Drücken Sie das Kabelpaket vorsichtig
durch den Sockel hoch durch das Loch im
Rahmen.
Hinweis
Dieser Vorgang muss vorsichtig ausgeführt
werden, um die Kabel oder andere Kompo-
nenten nicht zu beschädigen.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
F
E
D
C
B
xx1200000886
A Klebeband
B Anschlüsse zu SMB-Einheit und
Bremslöseeinheit
C R1.CP/CS
D Luftschlauch
E R1.MP
F R1.SMB (Verbindung gebogen und
nach oben geklebt)
3HAC040585-003 Revision: C
A
