ABB IRB 4600 Foundry Prime Produkthandbuch Seite 318

4 Reparatur
4.7.2 Einbauen der Motoren
Fortsetzung
Gewicht
Das Gewicht der Motoren für die verschiedenen Achsen wird angegeben in der
Tabelle:
Motor
Motor Achse 1
Motor Achse 2
Motor Achse 3
Motor Achse 4
Motor Achse 5
Motor Achse 6

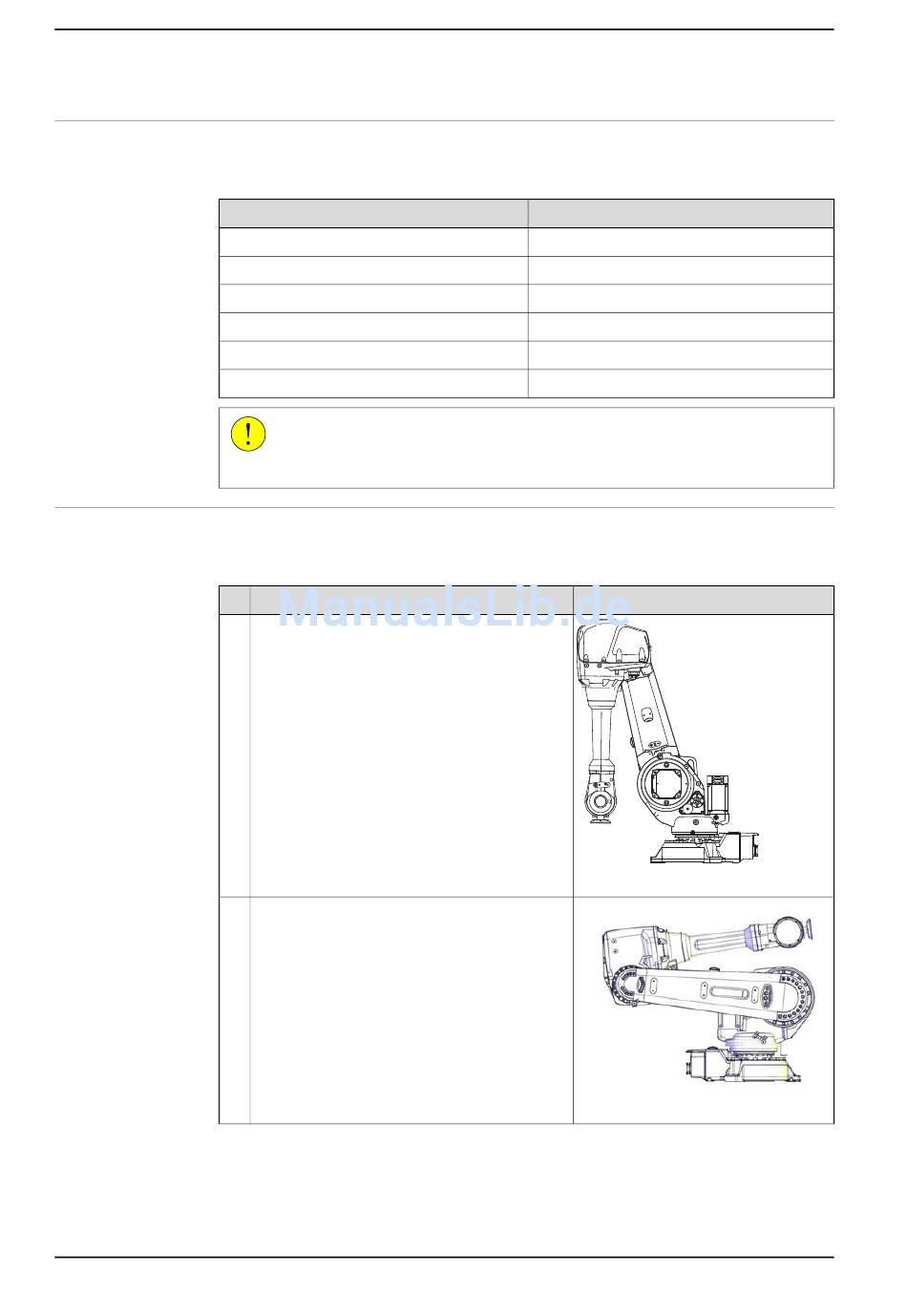

Position des Roboters
Gehen Sie wie folgt vor, um den Roboter in die empfohlene Position für den
Austausch von Motoren zu bringen.
Fortsetzung auf nächster Seite
318
VORSICHT
Alle Hebevorrichtungen müssen entsprechend dimensioniert sein!
Aktion
Motoren Achse 1, Achse 4, Achse 5 und Achse
6
• Bewegen Sie den Roboter in eine Positi-
on, in der das Handgelenk zum Boden
zeigt, wie in der Abbildung dargestellt.
So ist es möglich, die Motoren ohne Ab-
lassen des Getriebeöls auszubauen.
Motor Achse 2
• Bringen Sie den Roboter in eine Position,
in der der Oberarm fest auf dem Dämpfer
von Achse 3 ruht. Lösen Sie die Bremse
von Achse 2 um sicherzustellen, dass
der Unterarm in der Endposition bleibt.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Gewicht in kg
13 kg
25 kg
13 kg
8 kg
8 kg
8 kg
Info
xx0800000388
xx1100000548
3HAC040585-003 Revision: C
