4 Reparatur
4.8.2 Austauschen von Getriebe Achse 2
Fortsetzung
1
2
3
4
Fortsetzung auf nächster Seite
336
Aktion

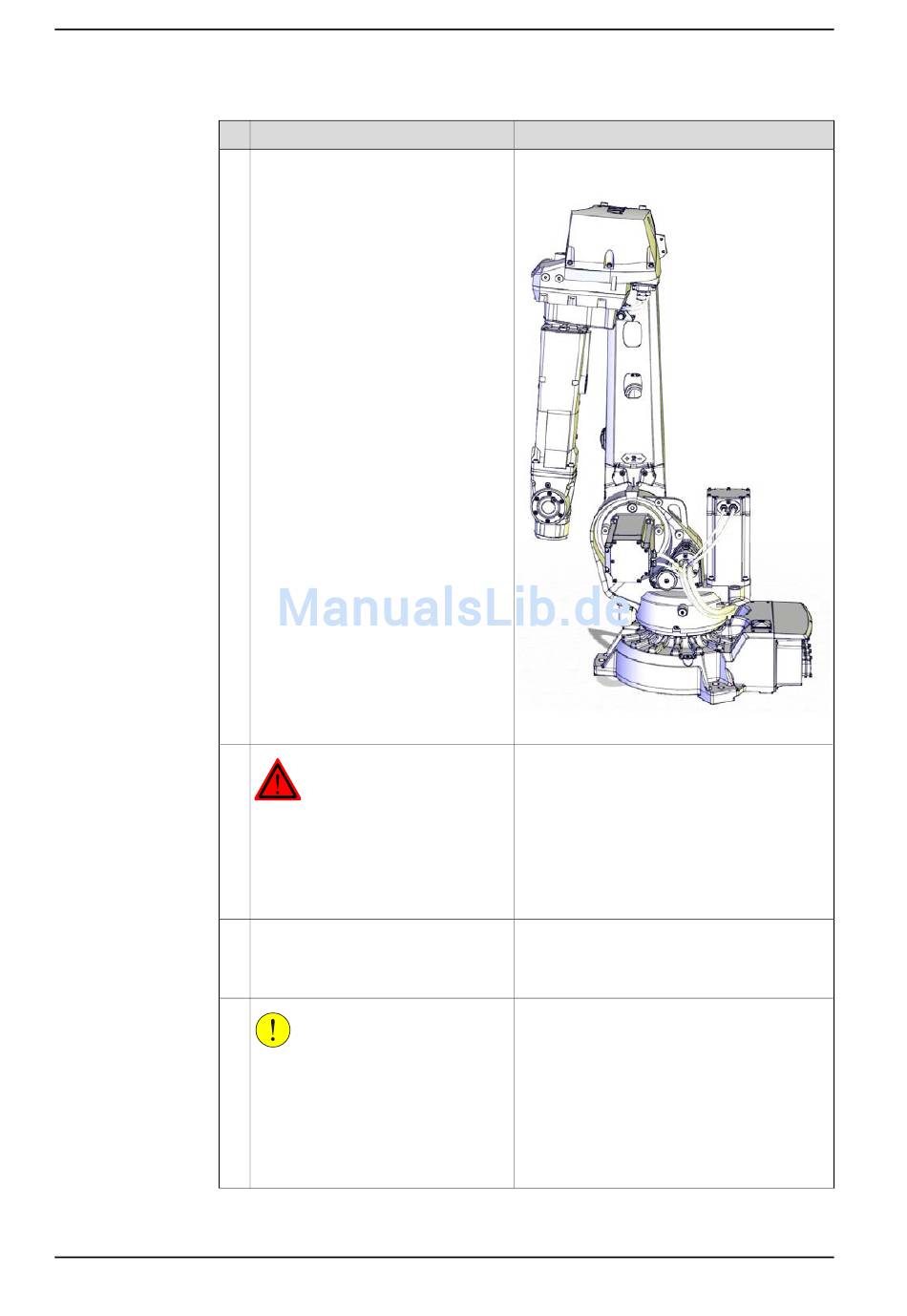

Bewegen Sie den Roboter zur in der
Abbildung gezeigten Position.
Der Oberarm sollte auf dem Dämpfer
von Achse 3 ruhen.
GEFAHR
Unterbrechen Sie sämtliche:
• Stromversorgung
• pneumatische Druckversorgung
zum Roboter vor dem Betreten des
Arbeitsbereichs des Roboters.
Lassen Sie das Öl aus dem Getriebe
ab.
VORSICHT
Schneiden Sie bei der Demontage von
Teilen eines Reinraumroboters oder
Foundry Prime-Roboters immer die
Farbe mit einem Messer durch und
schleifen Sie die Farbkante ab! Siehe
Austausch von Teilen bei Foundry-
Prime-Robotern auf Seite 207
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
Die Abbildung zeigt IRB 2600, die Position des
Roboters ist jedoch richtig.
xx1200000068
Das Ablassen des Getriebeöls wird in folgen-
dem Abschnitt beschrieben:
• Ölwechsel, Getriebe Achse 2 auf Sei-
te 173
3HAC040585-003 Revision: C
