ABB IRB 4600 Foundry Prime Produkthandbuch Seite 216

4 Reparatur
4.3.1 Ausbauen des kompletten Kabelbaums
Fortsetzung
15
16
Fortsetzung auf nächster Seite
216
Aktion

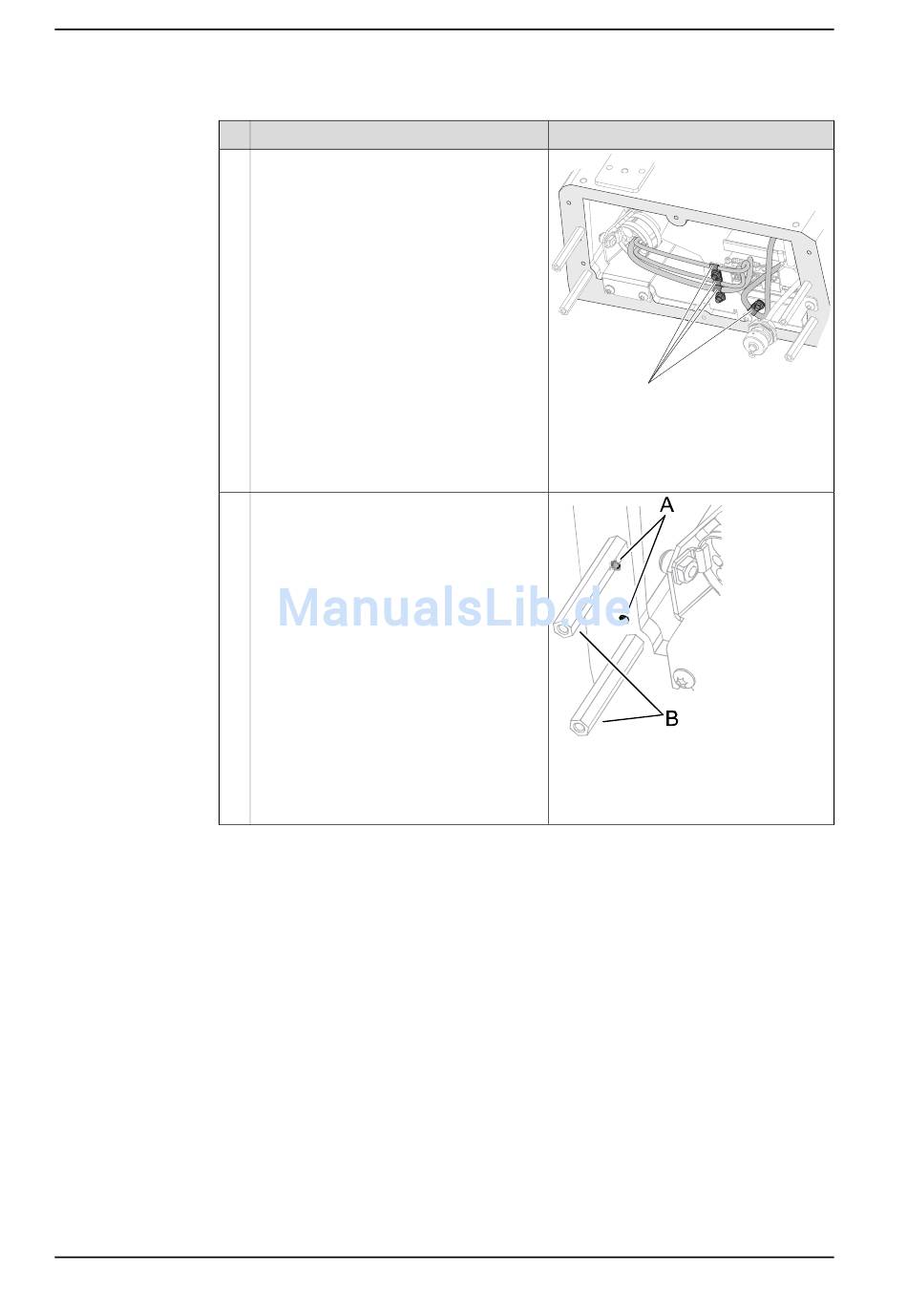

Trennen Sie die Abschirmungsanschlüsse
folgender Kontakte:
• R1.SMB1-2
• R1.SMB2-6
Ziehen Sie die Erdungskabel ab.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Hinweis
A
xx0900000035
Teile:
• A: Abschirmungsanschlüsse (4
Stück)
xx0900000015
Teile:
• A: Erde
• B: Abstandschrauben
3HAC040585-003 Revision: C
