Aktuelle Ausführung:
xx1000000669
A
B
C
Erforderliche Ausrüstung
Geräte
Ölstopfendichtungsscheibe, Getriebe
Schmieröl
3HAC040585-003 Revision: C

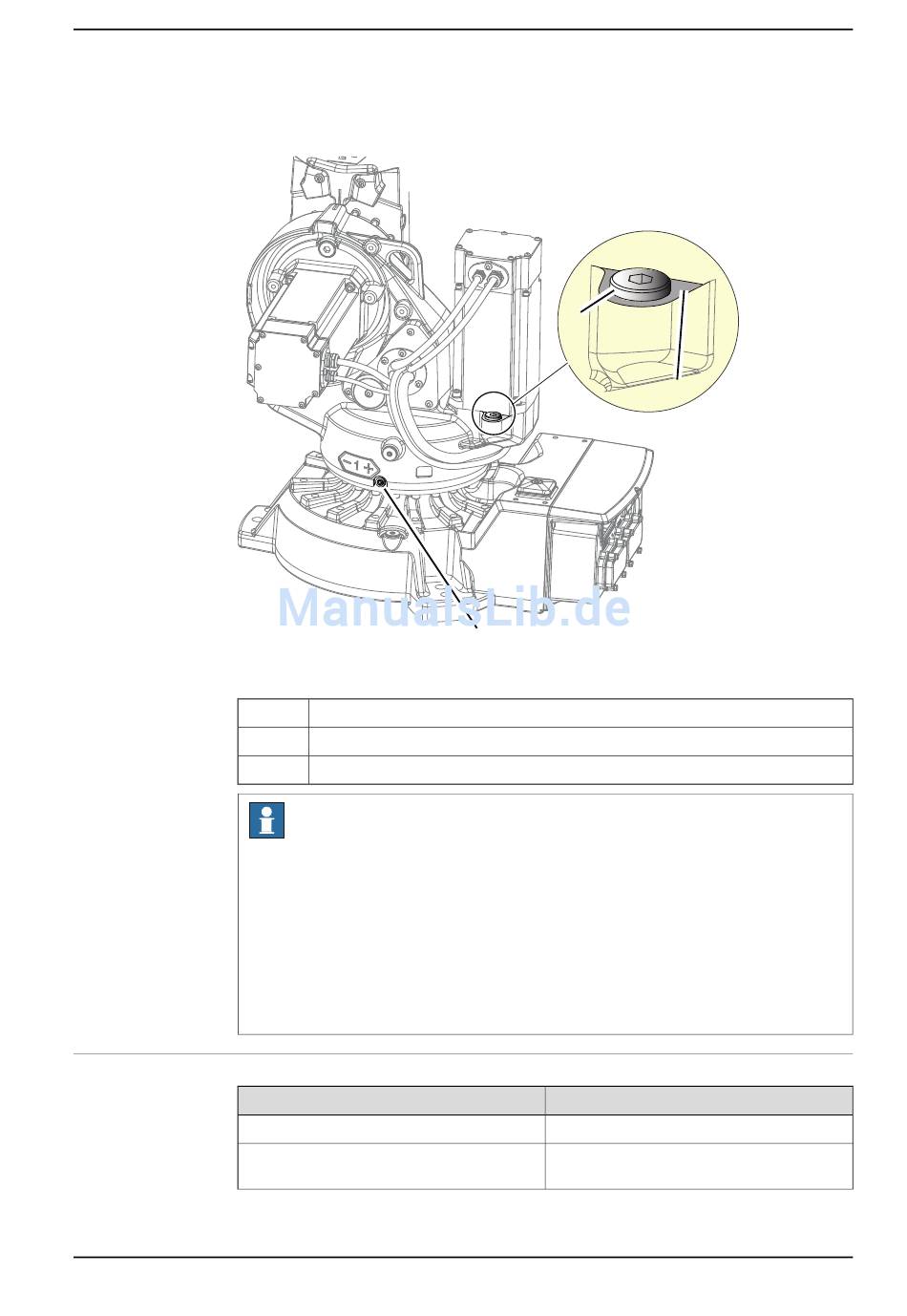

3.5.2 Ölwechsel, Getriebe Achse 1 an stehend montierten Robotern
Ölstopfen, Ablassen, Getriebe 1
Ölstopfen, Auffüllen, Getriebe 1
Fläche für Motorflansch
Hinweis
Verwenden Sie zum Auffüllen und Ablassen die korrekten Ölstopfen, je nachdem,
in welcher Position der Roboter montiert ist:
Bodenmontage:
• Ablassen = Ölstopfen am Getriebe.
• Auffüllen = Ölstopfen an Fläche für Motorflansch.
Montage in hängender Position:
• Ablassen und Auffüllen = Ölstopfen an Fläche für Motorflansch.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
B
A
Hinweis
3HAC029646-001
Siehe Abschnitt
ben auf Seite 160.
Fortsetzung auf nächster Seite
3 Wartung
Fortsetzung
C
Art der Schmierung in Getrie-
