4.6 Rahmen und Sockel

4.6.1 Austauschen des Anschlagstifts Achse 1

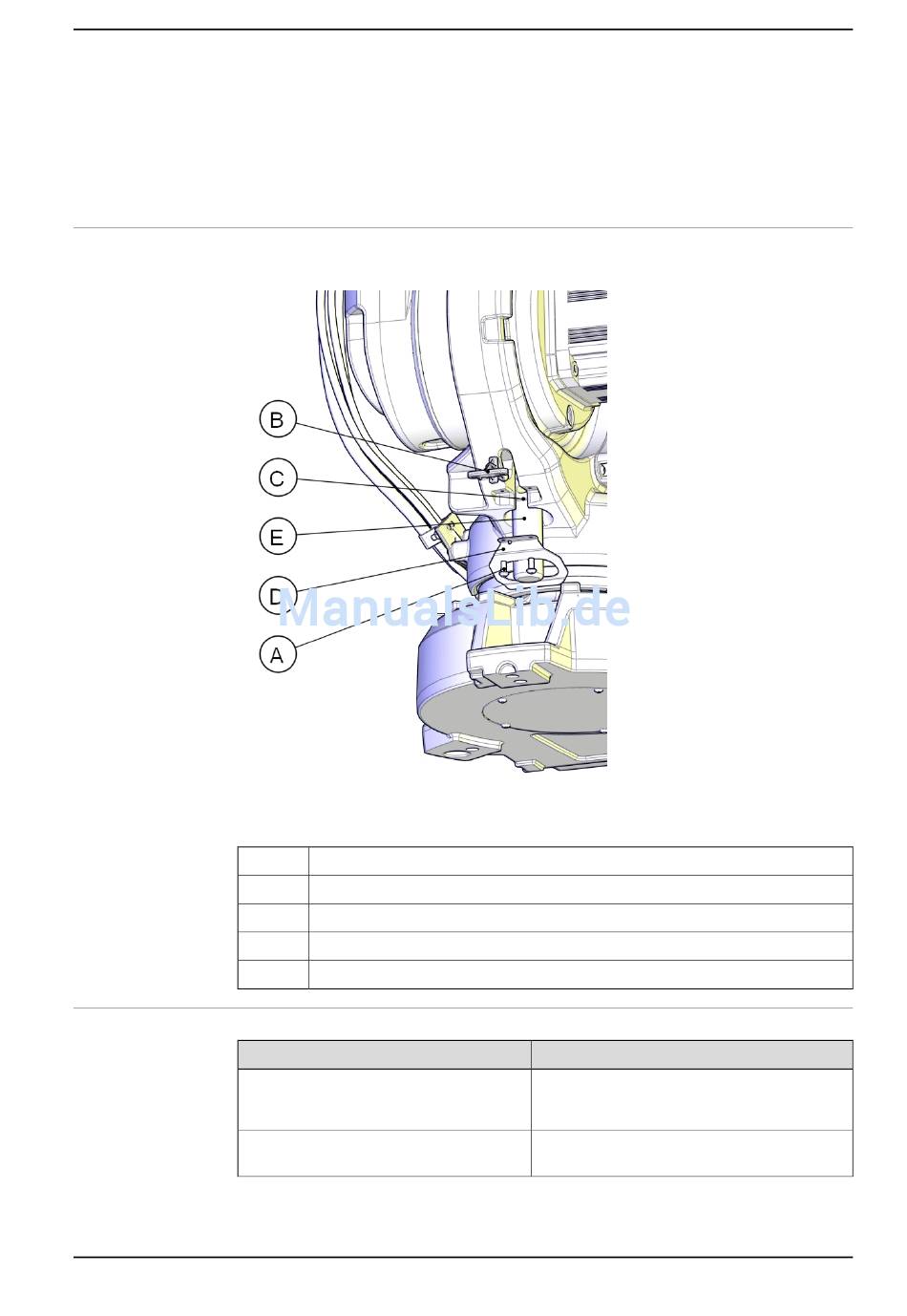

Position des Anschlagstifts Achse 1
Die Position des Anschlagstifts Achse 1 wird in der Abbildung gezeigt.
xx0800000045
A
B
C
D
E
Erforderliche Ausrüstung
Geräte
Anschlagstift
Standardwerkzeugsatz
3HAC040585-003 Revision: C
Befestigungsschrauben M6 x 16, Klasse 8.8-A2F (2 Stück)
Halterung
O-Ring (2 Stück)
Halterung
Anschlagstift
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4.6.1 Austauschen des Anschlagstifts Achse 1
Hinweis
Für Ersatzteilnummern siehe Ersatzteile –
Rahmen und Sockel in Product manual, spare
parts - IRB 2600.
Der Inhalt wird im Abschnitt
ge auf Seite 373 beschrieben.
Fortsetzung auf nächster Seite
4 Reparatur
