ABB IRB 4600 Foundry Prime Produkthandbuch Seite 308

4 Reparatur
4.7.1 Ausbauen der Motoren
Fortsetzung
G
H
I

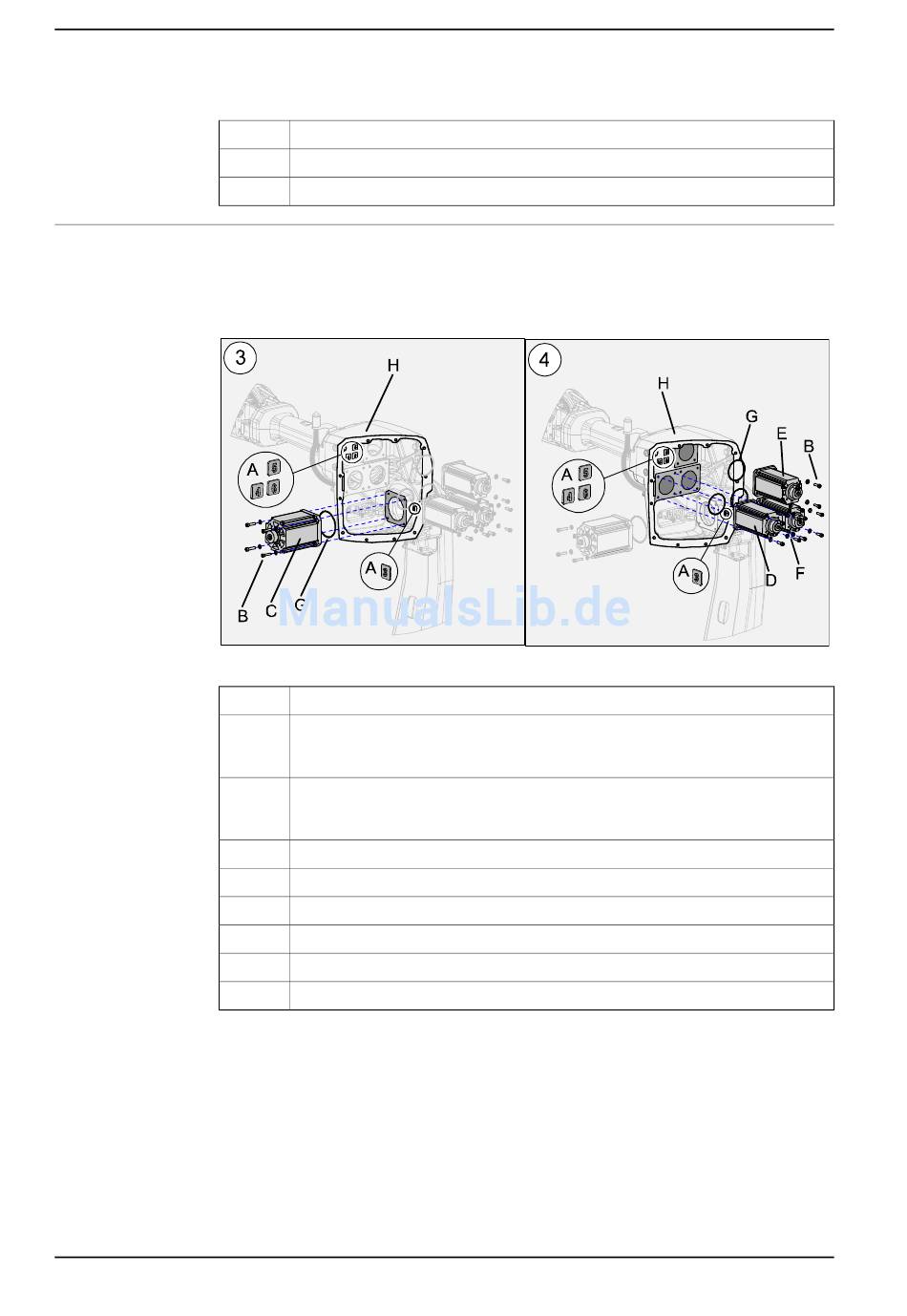

Position der Motoren Achse 3, Achse 4, Achse 5 und Achse 6
Der Sitz von Motor Achse 3, Achse 4, Achse 5 und Achse 6 wird in der Abbildung
gezeigt.
Motoren: (3) = Motor Achse 3. (4) = Motoren Achse 4, Achse 5 und Achse 6.
xx0900000303
A
B
B
C
D
E
F
G
H
Fortsetzung auf nächster Seite
308
Abdeckung Kabelstopfbuchse
Schlauchschutz
Ellenbogennippel
Markierungen im Armgehäuse kennzeichnen die Position jedes Motors.
Befestigungsschrauben, Motor Achse 3 (4 Stück) und Unterlegscheiben. Mehr
Informationen finden Sie unter
auf Seite 319
Befestigungsschrauben, Motoren Achse 4, Achse 5 und Achse 6 (3 x 4 Stück)
und Unterlegscheiben.
Seite 319
Motor Achse 3
Motor Achse 4
Motor Achse 5
Motor Achse 6
O-Ring (Achse 4, Achse 5 und Achse 6)
Armgehäuse
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Anzugsdrehmomente und Befestigungsschrauben
Anzugsdrehmomente und Befestigungsschrauben auf
3HAC040585-003 Revision: C
