ABB IRB 4600 Foundry Prime Produkthandbuch Seite 316

4 Reparatur
4.7.2 Einbauen der Motoren
Fortsetzung
I

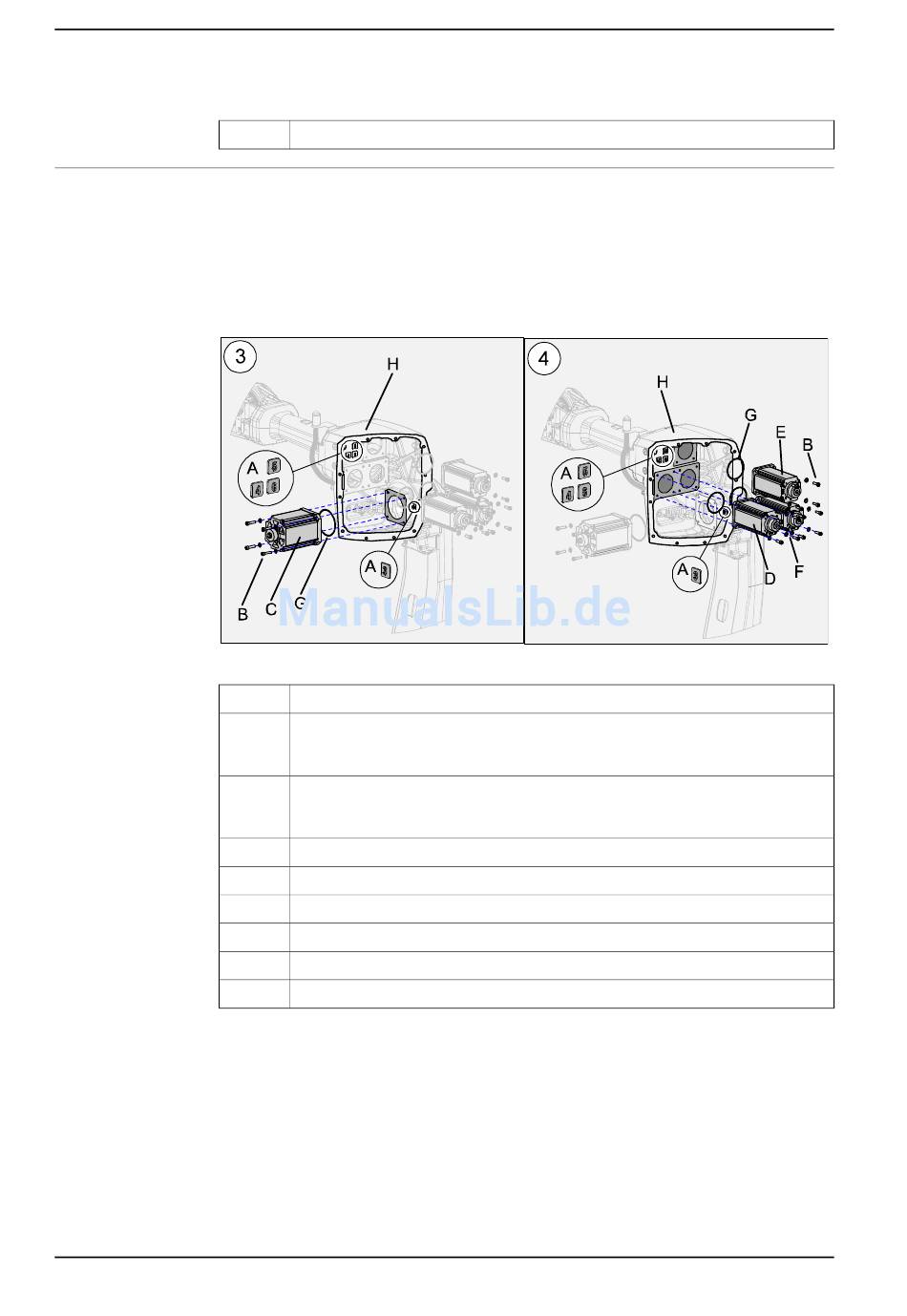

Position der Motoren Achse 3, Achse 4, Achse 5 und Achse 6
Der Sitz von Motor Achse 3, Achse 4, Achse 5 und Achse 6 wird in der Abbildung
gezeigt.
Motoren:
(3) = Motor Achse 3
(4) = Motoren Achse 4, Achse 5 und Achse 6
xx0900000303
A
B
B
C
D
E
F
G
H
Fortsetzung auf nächster Seite
316
Ellenbogennippel
Markierungen im Armgehäuse kennzeichnen die Position jedes Motors.
Befestigungsschrauben, Motor Achse 3, (4 Stück) und Unterlegscheiben. Mehr
Informationen finden Sie unter
auf Seite 319
Befestigungsschrauben, Motoren Achse 4, Achse 5 und Achse 6, (3 x 4 Stück)
und Unterlegscheiben. Mehr Informationen finden Sie unter
und Befestigungsschrauben auf Seite 319
Motor Achse 3
Motor Achse 4
Motor Achse 5
Motor Achse 6
O-Ring (Achse 4, Achse 5 und Achse 6)
Armgehäuse
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Anzugsdrehmomente und Befestigungsschrauben
3HAC040585-003 Revision: C
Anzugsdrehmomente
