ABB IRB 4600 Foundry Prime Produkthandbuch Seite 68

2 Installation und Inbetriebnahme
2.3.3 Arbeitsbereich und Art der Bewegung
Fortsetzung

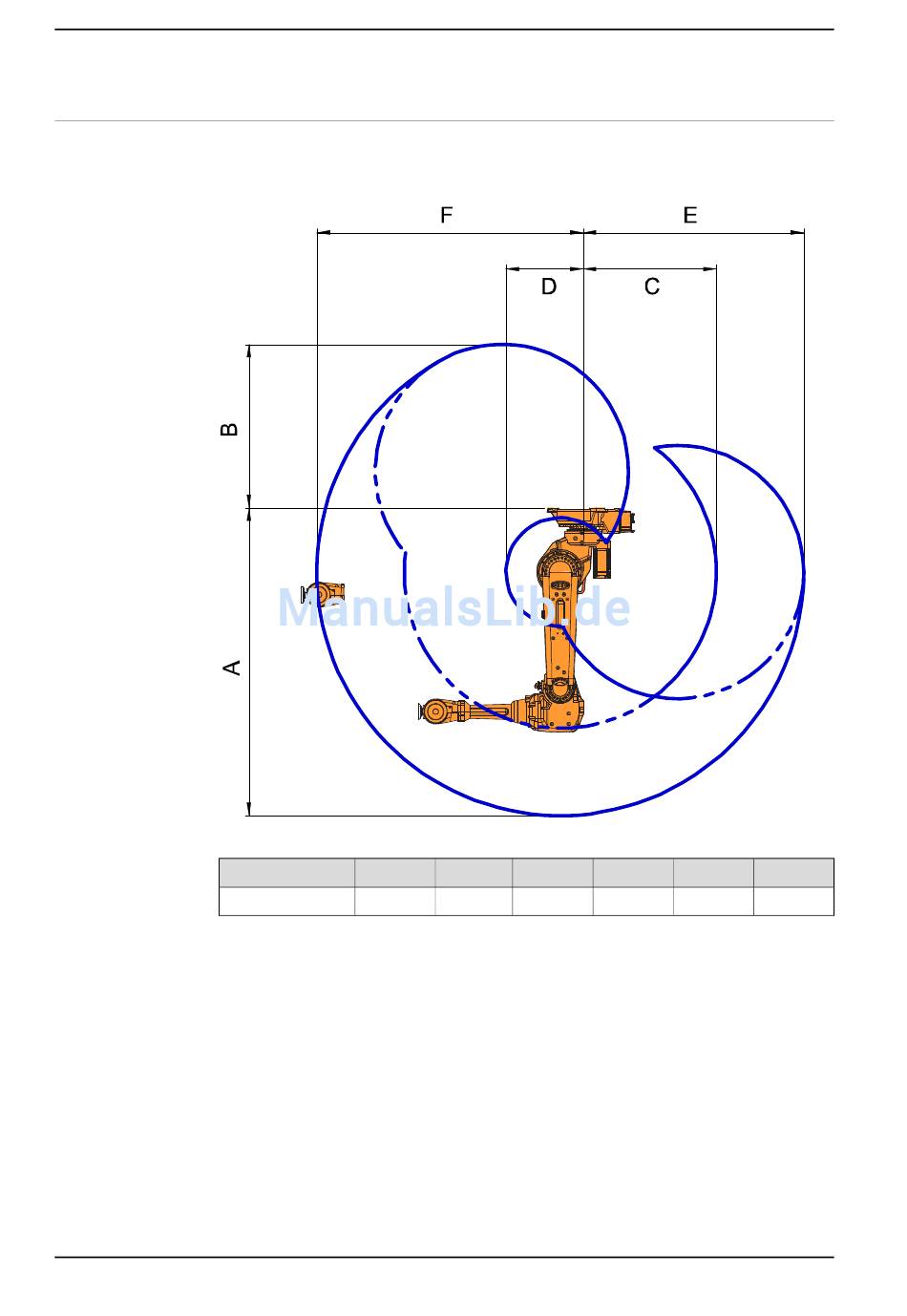

Arbeitsbereich, hängende Montage
Die Abbildung zeigt den uneingeschränkten Arbeitsbereich bei hängender Montage
des Roboters.
xx0900000055
Variante
IRB 4600 - 60/2.05
Fortsetzung auf nächster Seite
68
Position A Position B
2371 mm 1260 mm
© Copyright 2014 ABB. Alle Rechte vorbehalten.
Position C Position D Position E
1028 mm 593 mm 1701 mm
3HAC040585-003 Revision: C
Position F
2051 mm
