ABB IRB 4600 Foundry Prime Produkthandbuch Seite 323

8
9
10
11
12
13
3HAC040585-003 Revision: C
Aktion
Gilt nur für die Motoren Achse 4, 5 und 6!
Überprüfen Sie, ob die Leitungsausgänge des
Motors die richtige Position aufweisen.
Gilt nur für die Motoren Achse 4, 5 und 6!
Bringen Sie die Befestigungsschrauben des
Motors an und ziehen Sie sie leicht an. Der
Motor muss sich bei der Einstellung parallel
zum Getriebe bewegen können.
Gilt nur für die Motoren Achse 4, 5 und 6!
Stellen Sie das Spiel am Motor ein.
Sichern Sie den Motor mit den Befestigungs-
schrauben und Unterlegscheiben.
Hinweis
Wenden Sie das korrekte Anzugsdrehmoment
an!
Unterbrechen Sie die Bremslösespannung.
Gilt nur für die Motoren Achse 1 und 2!
Montieren Sie den Anschlusskasten (falls er
entfernt wurde).
Hinweis
Stellen Sie sicher, dass der O-Ring montiert
ist!
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4 Reparatur
4.7.2 Einbauen der Motoren
Fortsetzung
Info

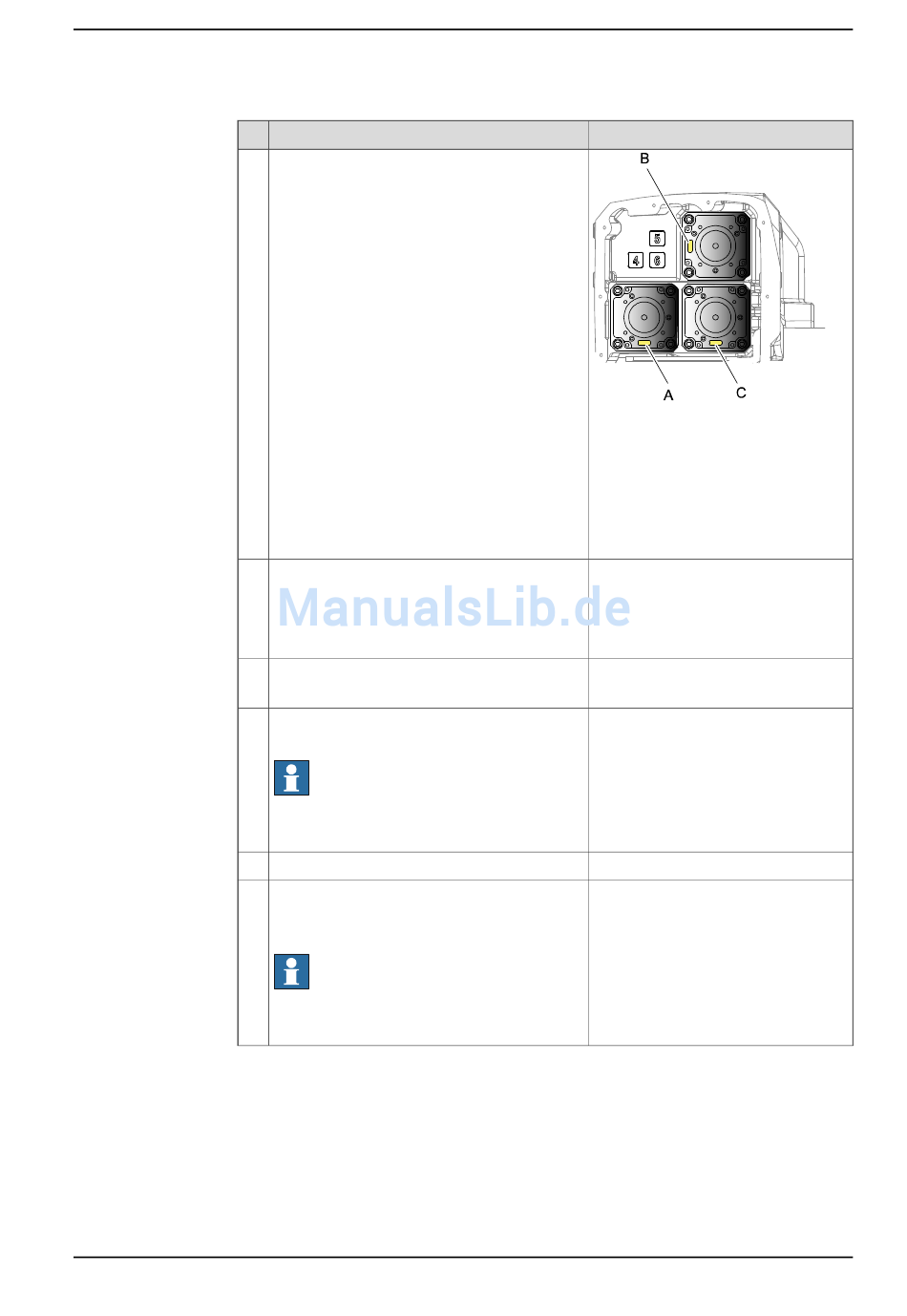

xx0900000062
Teile:
• A: Leitungsausgang, Motor
Achse 4
• B: Leitungsausgang, Motor
Achse 5
• C: Leitungsausgang, Motor
Achse 6
Siehe Anpassen des Spiels der Moto-
ren, Achsen 4, 5 und 6 auf Seite
Anzugsdrehmoment und Befestigungs-
schrauben werden in der Tabelle ange-
geben:
• Anzugsdrehmomente und Befes-
tigungsschrauben auf Seite 319
Siehe die Abbildung in:
• Position der Motoren Achse 1
und Achse 2, (Foundry Prime)
auf Seite 315
Fortsetzung auf nächster Seite
326.
