3 Wartung
3.5.3 Ölwechsel, Getriebe Achse 1 an hängend montierten Robotern
Fortsetzung

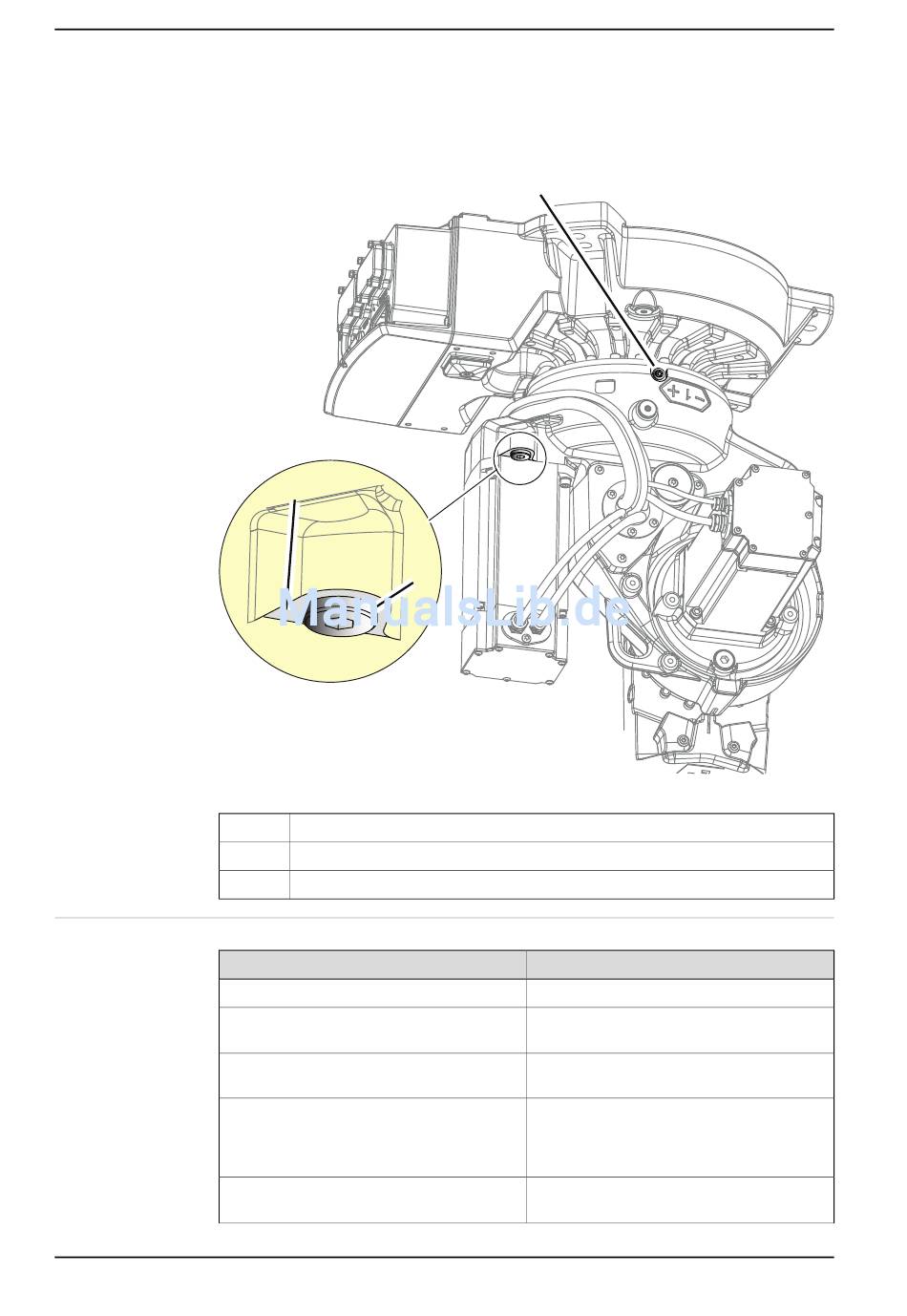

Typ C:
xx1000001436
A
B
C
Erforderliche Ausrüstung
Geräte
Ölstopfendichtungsscheibe, Getriebe
Schmieröl
Ölauffangbehälter
Ölgeber
Ausrüstung für Ölwechsel
Fortsetzung auf nächster Seite
168
C
B
Ölstopfen, Entlüftung
Ölstopfen, Ablassen und Einfüllen
Motorflansch
© Copyright 2014 ABB. Alle Rechte vorbehalten.
A
Hinweis
3HAC029646-001
Siehe Abschnitt Art der Schmierung in Getrie-
ben auf Seite 160
Der Behälter muss so groß sein, dass er das
gesamte Öl aufnehmen kann.
Ein Beispiel für einen Ölgeber finden Sie im
folgenden Abschnitt:
• Art der Schmierung in Getrieben auf
Seite 160
Siehe Abschnitt Spezialwerkzeuge auf Sei-
te 374
