ABB IRB 4600 Foundry Prime Produkthandbuch Seite 331

3
4
5
6
3HAC040585-003 Revision: C
Aktion

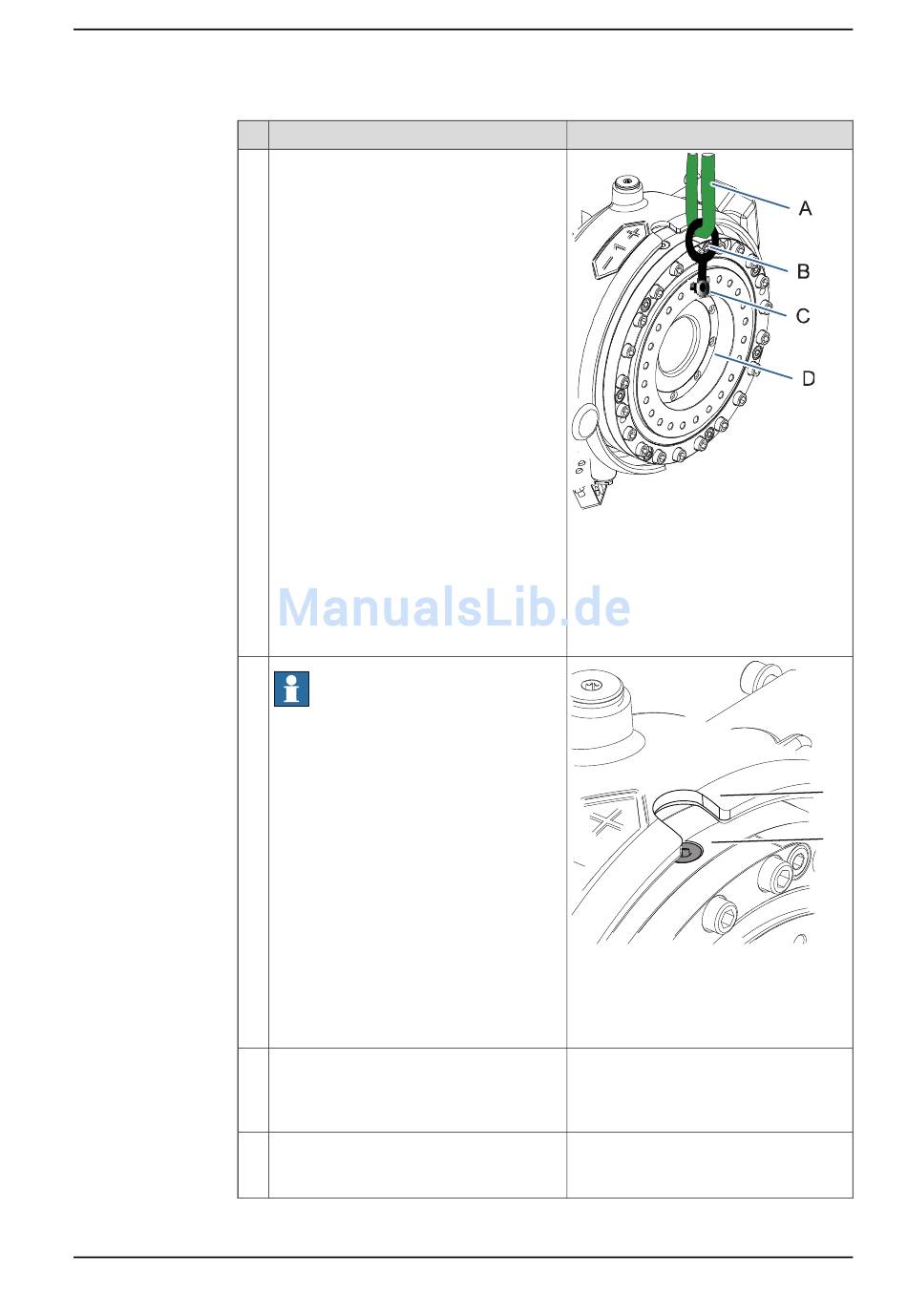

Montieren Sie einen Hebeanschlag in der
obersten Bohrung für die Befestigungs-
schrauben des Sockels, wie in der Abbil-
dung gezeigt.
Hinweis
Überprüfen Sie beim Montieren des Hebe-
anschlags, ob sich beideÖlstopfen in der
korrekten Position befinden, nachdem das
Getriebe wie in der Abbildung eingebaut
wurde. Die Ölstopfen werden in die Öffnun-
gen im Rahmen eingesetzt.
Tragen Sie Fett auf den O-Ring auf.
Reinigen Sie alle Montageflächen.
Entfernen Sie mit einem Messer alle Farbe
von den Montageflächen.
© Copyright 2014 ABB. Alle Rechte vorbehalten.
4.8.1 Austauschen von Getriebe Achse 1
Hinweis
xx0800000440
Teile:
• A: Rundschlinge
• B: Hebeanschlag
• C: Oberste Befestigungsbohrung
zum Befestigen des Sockels
• D: Getriebe Achse 1
xx0800000441
Teile:
• A: Öffnung für Ölstopfen im Rah-
men
• B: Ölstopfen
Siehe die Abbildung in:
• Sitz des Getriebes auf Seite 327
Tauschen Sie den O-Ring aus, falls er
beschädigt ist.
Fortsetzung auf nächster Seite
4 Reparatur
Fortsetzung
A
B
331
