4 Reparatur
4.3.3 Austausch von Druckluftnippeln und -schläuchen (Foundry Prime)
Fortsetzung

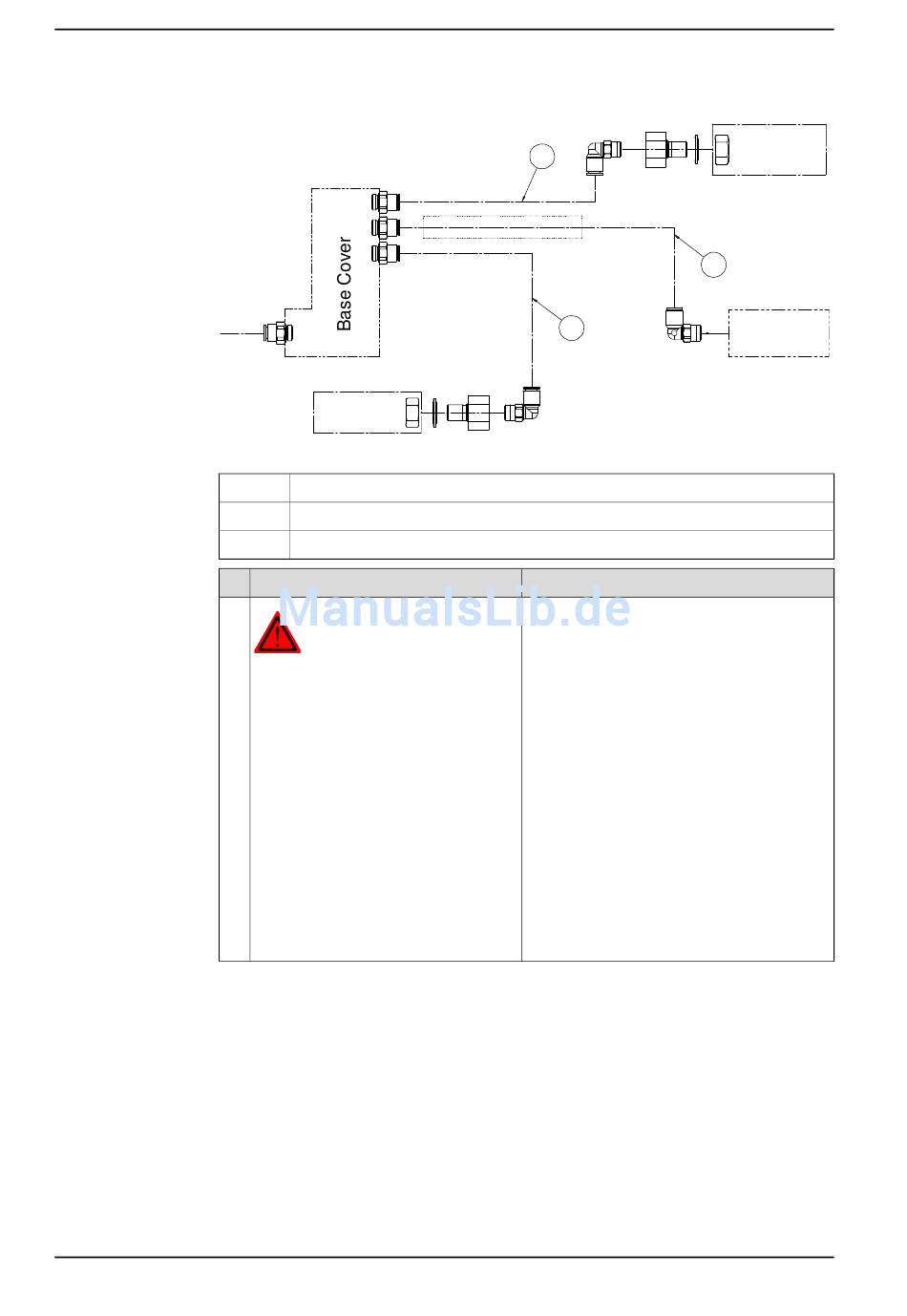

xx1100000051
A
B
C
1
Fortsetzung auf nächster Seite
242
Motor 1
Druckluftschlauch - Foundry Prime 360 mm
Druckluftschlauch - Foundry Prime 410 mm
Druckluftschlauch - Foundry Prime 2500 mm
Aktion
GEFAHR
Unterbrechen Sie sämtliche Stromver-
sorgungen, hydraulische und pneumati-
sche Druckversorgungen, bevor Sie den
Arbeitsbereich des Manipulators betre-
ten.
Lesen Sie auch die Abschnitte zur Si-
cherheit:
• Sicherheitsrisiken in Zusammen-
hang mit pneumatischen/hydrau-
lischen Systemen auf Seite 25
• Gefahren im Zusammenhang mit
stromführenden elektrischen
Teilen auf Seite 28
• Sicherheitsrisiken bei Installation
und Wartungsarbeiten an Manipu-
latoren auf Seite 20
