R&S UPV
Fernsteuerbefehl:
SENSe[1]:FUNCtion

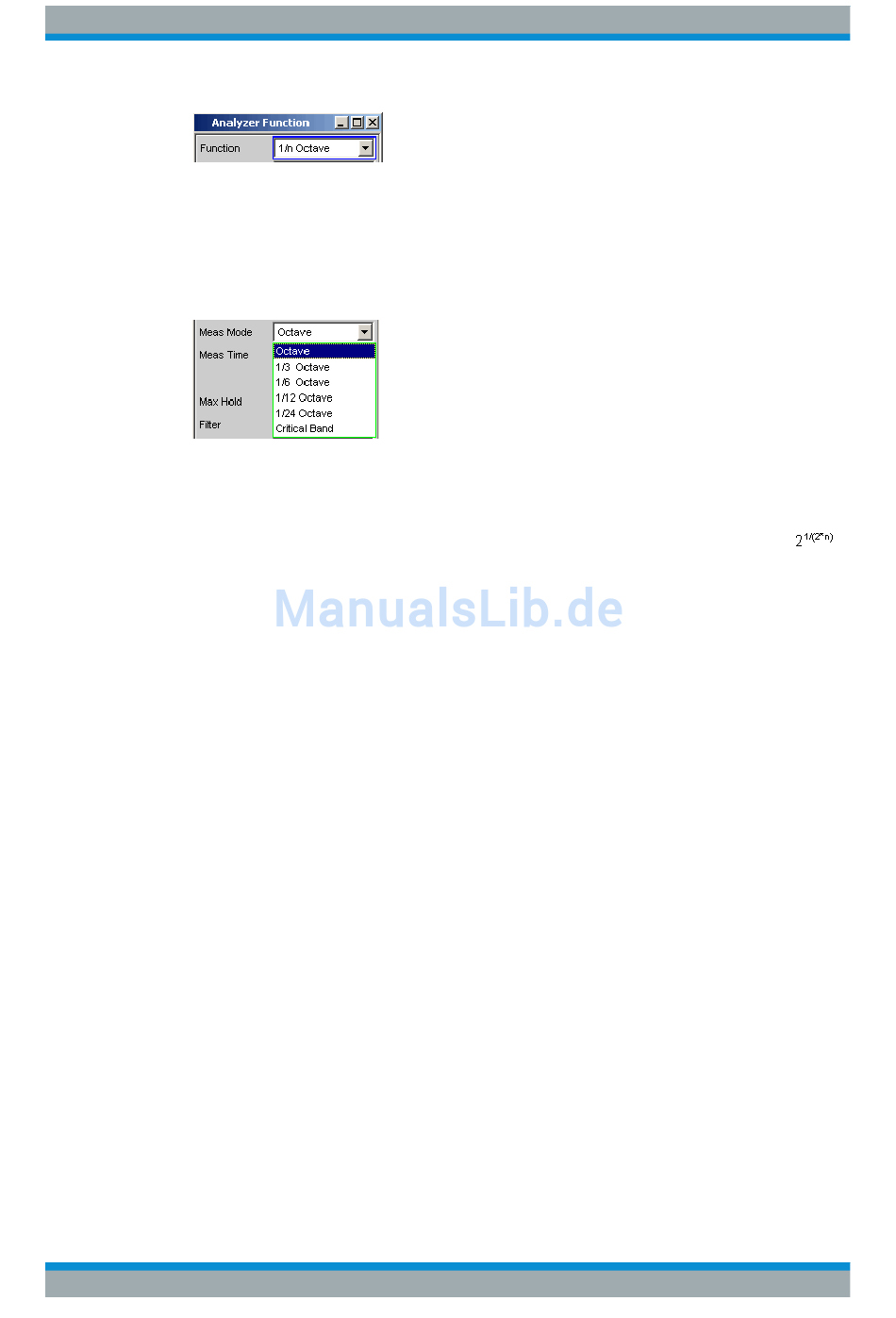

Meas Mode
Bestimmt den Mess-Modus und somit implizit die Mittenfrequenzen und die relative
Bandbreite der Bandpassfilter.
Die Mittenfrequenzen der Teilbänder liegen im Abstand 2
renzfrequenz 1 kHz. Die genauen Werte können der Bargraph-Data List entnommen
werden.
Die Bandgrenzen eines Teilbandes haben von der Mittenfrequenz den Abstand
Je größer n gewählt wird, desto schmäler werden die Bänder und desto länger die
minimale Messzeit.
"Octave"
"1/3 Octave"
"1/6 Octave"
"1/12 Octave"
"1/24 Octave"
"Critical
Bands"
Fernsteuerbefehl:
SENSe<n1>:FUNCtion:MMODe
Meas Time
Wahl der Messzeit.
Die minimale Messzeit entspricht der Sampling-Zeit der FFT und ist somit durch die
verwendete FFT-Size bestimmt. Durch die Wahl einer längeren Messzeit werden meh-
rere FFTs duchgeführt und gemittelt, so dass neben der Update-Rate auch die
Schwankung der Messwerte reduziert wird.
Bedienhandbuch 1146.2084.31 ─ 13
NOCTave
Der Audiobereich wird in Oktavbänder zerlegt.
Der Audiobereich wird in Terzbänder zerlegt.
Der Audiobereich wird in 6-tel-Oktavbänder zerlegt.
Der Audiobereich wird in 12-tel-Oktavbänder zerlegt.
Der Audiobereich wird in 24-tel-Oktavbänder zerlegt. Wegen der ext-
remen Schmalbandigkeit ist die Analyse erst ab 21.5 Hz möglich.
Der Audiobereich wird entsprechend der Bark-Skala in Critical Bands
zerlegt. Die Bandgrenzen liegen auf der Bark-Skala, die Mittenfre-
quenzen jeweils 0.5 Bark oberhalb der unteren Bandgrenze.
Durch die Einteilung in Critical Bands sind die tieffrequenten Fre-
quenzbänder breiter als bei der vergleichbaren Terz-Analyse,
wodurch die nötige FFT-Size und somit auch die Messzeit kleiner
sind.
auf Seite 957
Gerätefunktionen
Frequenzbandanalyse
1/n
, ausgehend von der Refe-
.
