R&S UPV

5.42.5 Settling der Phasenmessung

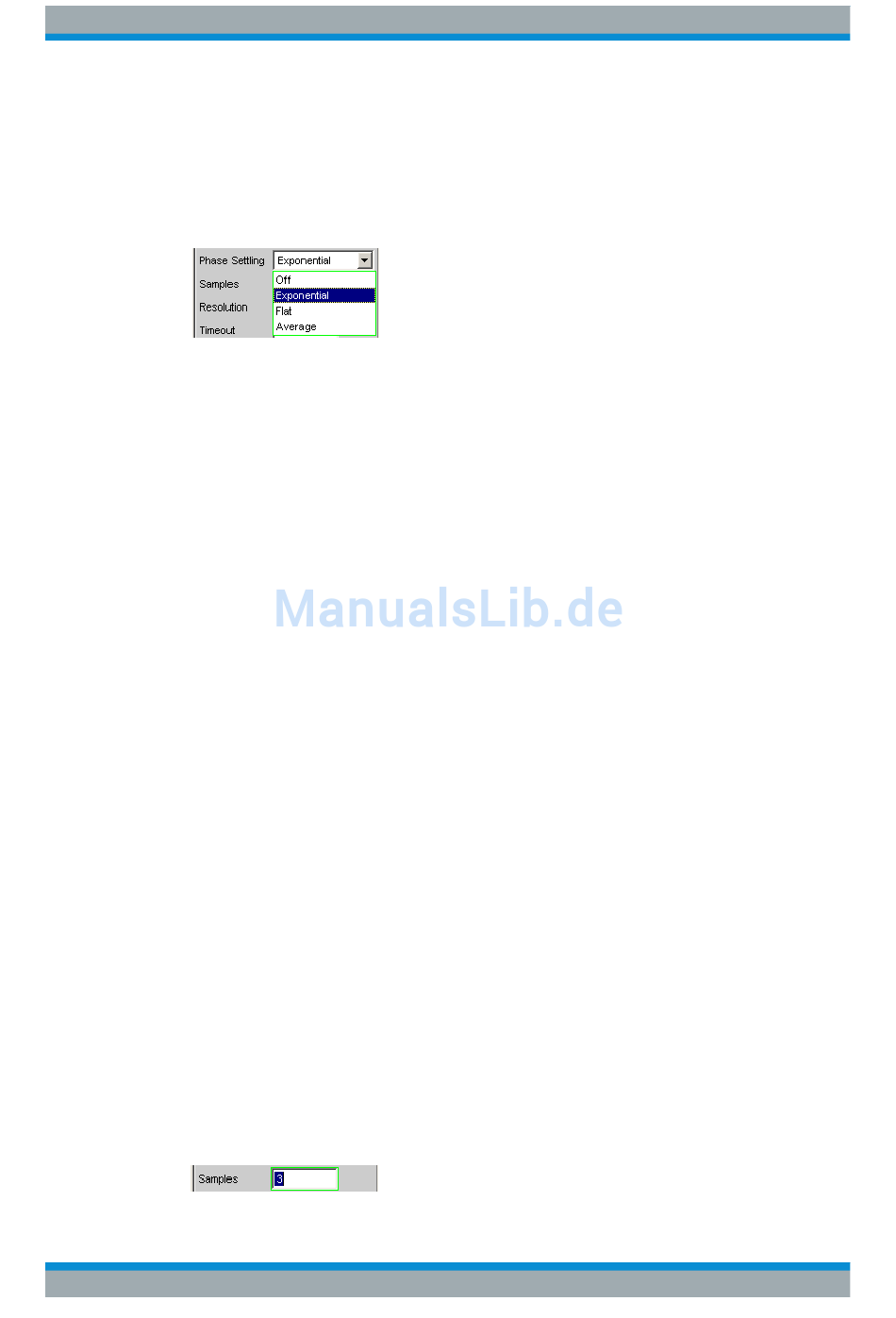

Phase Settling
Aktivierung des Phasen-Settlings und Wahl des Settling-Verfahrens (nicht für Multika-
nal-Analysatoren).
Das Phasenergebnis wird erst dann gültig, wenn die gewählte Settling-Bedingung
erfüllt ist.
Unabhängig von der gewählten Einheit wird für das Settlingverfahren immer ° zugrun-
degelegt.
"Off"
"Exponential"
"Flat"
"Average"
Fernsteuerbefehl:
SENSe<n1>:PHASe:SETTling:MODE
Samples
Dieser Wert bezeichnet die Anzahl der vom Settling-Algorithmus erfassten Messwerte,
d.h. gibt an, wieviele Phasenmesswerte zum Settling bzw. zur Mittelung herangezogen
werden.
Bedienhandbuch 1146.2084.31 ─ 13
Das Phasen-Settling ist ausgeschaltet. Keine Verlängerung der
Gesamtmesszeit, da nur einmal gemessen wird.
Empfohlen, wenn die Signallaufzeit im DUT
●
vernachlässigt werden kann,
●
bekannt ist und über ein festes Delay berücksichtig wird.
Das Phasen-Settling ist eingeschaltet und erfolgt nach dem Exponen-
tialverfahren. Da mehrere Messungen durchgeführt werden müssen,
verlängert sich die Gesamtmesszeit gegenüber dem ausgeschalteten
Settling.
Da die Phase eines DUT nicht exponentiell einschwingt, sondern –
bei Frequenzänderung – i.d.R. nur maximal einen ungültigen Zwi-
schenwert liefert, ist dieser Settling-Modus meist nicht praxisgerecht.
Stattdessen sollte mit dem Flat-Algorithmus und verringerter Sample-
Zahl gearbeitet werden.
Das Phasen-Settling ist eingeschaltet und erfolgt nach dem Flat-Ver-
fahren.
Empfohlen, wenn sichergestellt werden soll, dass mehrere aufeinan-
derfolgende Messungen eingeschwungen sind.
Es erfolgt eine arithmetische Mittelwertbildung über eine wählbare
Anzahl aufeinanderfolgender Phasenmesswerte.
Empfohlen, um Messwertschwankungen auszugleichen. Zusätzlich
sollte – wenn möglich – die Signallaufzeit des DUT über das Start
Condition-Delay berücksichtigt werden.
auf Seite 982
Gerätefunktionen
Settling-Verfahren
